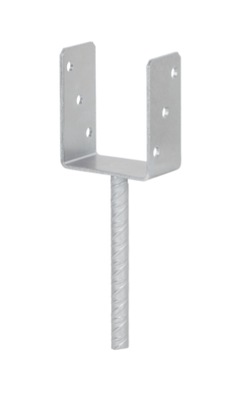

PODSTAWA SŁUPA 41

kod produktu: 41120P

Złącze produkcji SIMPSON STRONG-TIE lidera złączy do drewna.

Zastosowanie:

Jest lżejszą wersją podstawy słupa PPD. Przeznaczona jest do mniejszych obiektów budowlanych. Nie jest zaprojektowana na przenoszenie sił poziomych.

WYMIARY 41120P

A:120mm B:60mm C:102mm D:200mm E:16mm

Materiał:

Stal ocynkowana ogniowo metodą zanurzeniową S235JR

Mocowanie:

MOCOWANIE DO DREWNA:

Otwory: Ø5; Ø11

Mocowanie podstawy słupa 41 do drewna – przy pomocy wkrętów z łbem sześciokątnym ø8x60 – 2 szt. i ø10x60 – 1 szt.

MOCOWANIE DO BETONU:

Pręt żebrowany 200mm

Zatapiany w świeżej mieszance betonowej lub kotwiony chemicznie kotwą AT-HP Simpson Strong-Tie.

Gwoździe pierścieniowe CNA 4.0

Wkręty CSA 5.0

Wkręty do drewna

Śruby Ø8 do 12 mm

Kotwy mechaniczne i chemiczne

Wymogi:

W przypadku betonu wymagana jest minimalna, klasa betonu C20/25. Warunki nośności dla połączeń z betonem należy przeprowadzać zawsze odrębnie.

Połączenia za pomocą kotw

Kotwy stalowe należy dobrać odpowiednio do występujących obciążeń. Należy określić dla nich siły rozciągające wynikające z obciążeń poziomych, odpowiednio do wysokości przyłożenia obciążenia oraz ramięnia dźwigni.

Nd = H * e / f

Vd = H/n , gdzie: Nd - siła wyrywająca kotwy , Vd - siła ścinająca kotwy
