Przedmiotem aukcji jest zestaw uruchomieniowy z mikrokontrolerem z rdzeniem ARM Cortex-M3 LPC1768 oraz wyświetlaczem graficznym LCD TFT 3,2 cala z panelem dotykowym. Płyta główna składa się z wielu peryferii takich jak: kontroler Ethernet, CAN, RS232, RS485 itp... Dodatkowo wyposażony jest w programator zgodny z J-link. Zestaw uruchomieniowy jest, ale jest w pełni sprawny, wszystkie funkcje i peryferia działają poprawnie. Używany kilka razy w celach przetestowania kilku aplikacji.

Zachęcam serdecznie do wzięcia udziału w licytacji!!!

Zestaw zawiera:

1. EVK407I development board x 1
2. 3.2 inch 320x240 Touch LCD x 1
3. USB type A plug to mini-B plug cable x 1
4. USB type A receptacle to mini-B plug cable x 1
5. 4-pin wire x 2
6. 2-pin wire x 2
7. USB power cable x 1
8. Software CD x 1

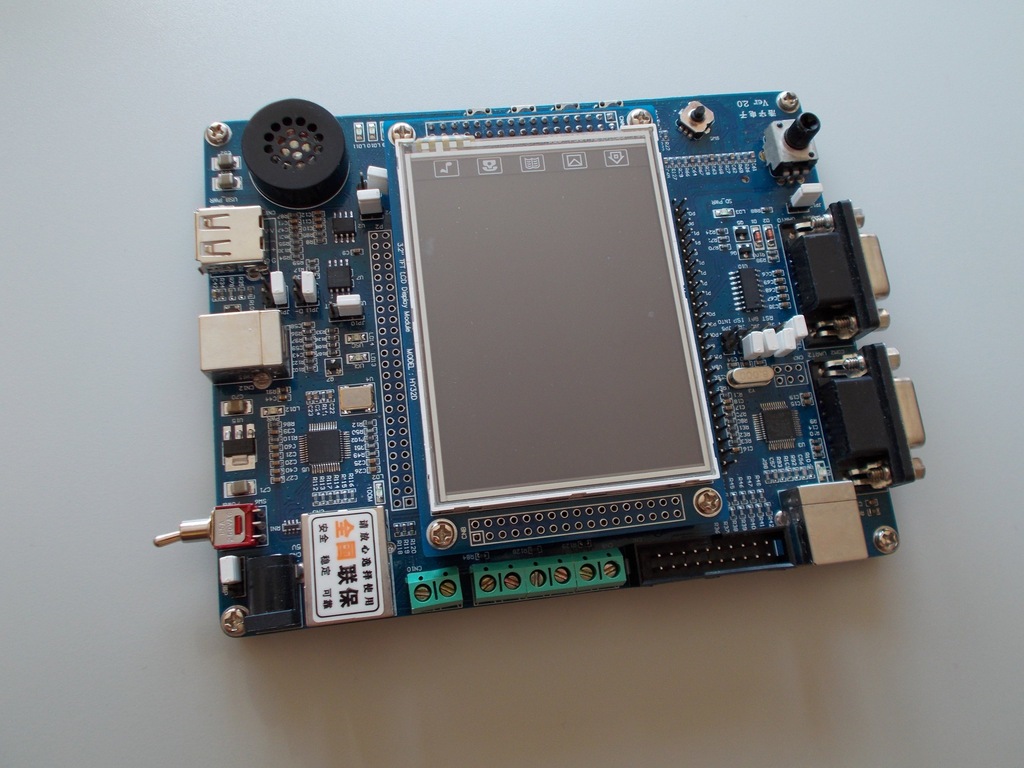

Specyfikacja płyty głównej zestawu:

• CPU: LPC1768 ARM Cortex-M3 512KB Flash, 64 kB SRAM, Ethernet, USB 2.0 Host/Device/OTG, CAN
• programator, debuger na płycie zestawu zrealizowany na STM32F101CBT6, zestaw jest wykrywany jako J-Link
• wyświetlacz TFT 3,2" 320x240 z panelem dotykowym
• Ethernet: DP83848I 10/100 Mb/s Ethernet Physical Layer Transceiver
• płyta w wiekszości jest zgodna z zestawem MCB1700
• 2 x CAN na złączach ARK, SN65HVD230
• RS485 wyprowadzony na złącza ARK, SP3485
• RS232: UART0 oraz UART2 mikrokontrolera wyprowadzone na złącza DB9
• pamięc eeprom I2C 24LC02B
• pamięc DataFlash AT45DB161D
• gniazdo kart pamięci SD
• gniazdo USB
• potencjometr do dowolnego wykorzystania
• Joy
• 8 diód LED
• głośnik
• przełącznik on/off
• złącze JTAG
• wejście dla zewnetrznego zasilania 5V
• 2 przyciski dowolnego wykorzystania
• przycisk RESET
• przycisk INT0

Dodatkowe wyposażenie zestawu:

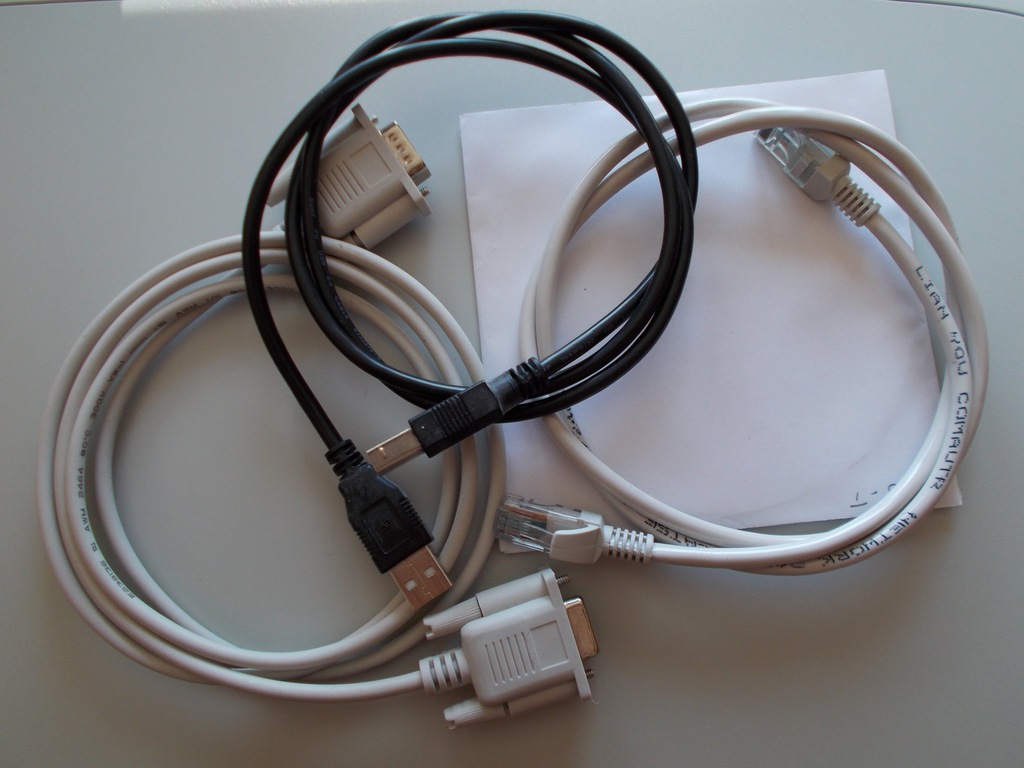

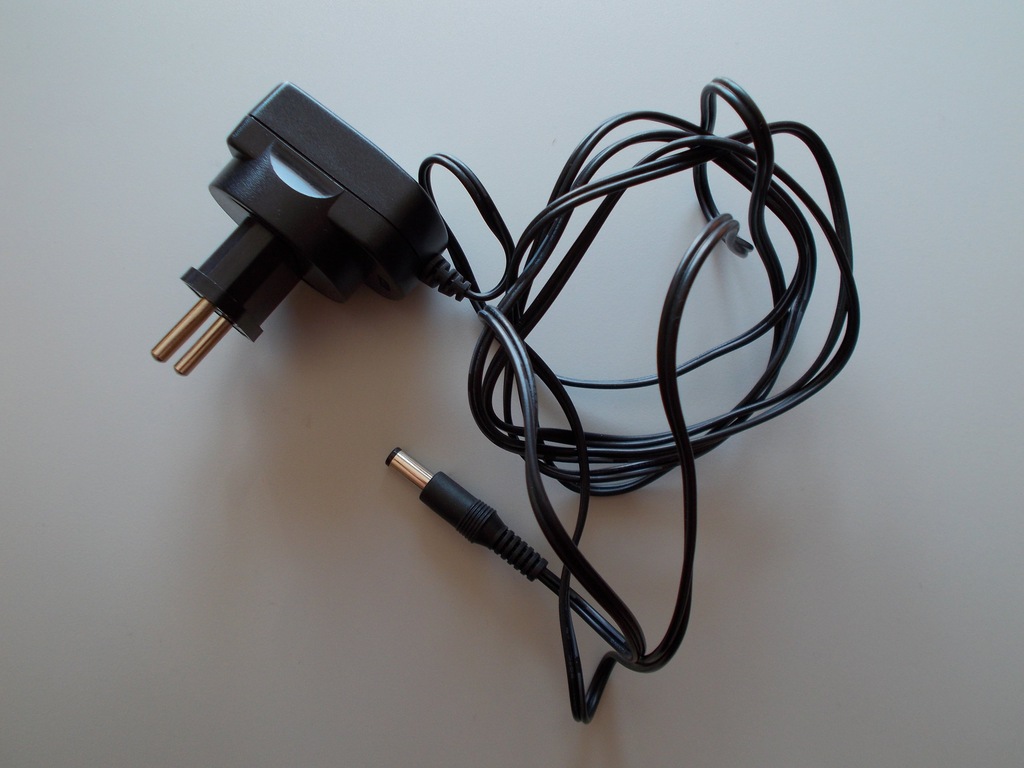

• Okablowanie - kabel USB, skrętka RJ45 oraz zasilacz
• Płyta CD z oprogramowaniem
• Schemat: http://elty.pl/upload/download/HY-LandTiger_SCH.pdf

Więcej informacji na temat zestawu uruchomieniowego na stronie:

https://os.mbed.com/media/uploads/wim/landtiger_v2.0_-_manual__v1.1.pdf

http://www.haoyuelectronics.com//Attachment/HY-MiniSTM32V/HY32D_SCH.pdf

http://www.haoyuelectronics.com//Attachment/HY-MiniSTM32V/HY32D_Module_Label.pdf
