ZESTAW TAŚMA LED RGB 15M 12V Z PILOTEM RF (RADIOWYM) ORAZ ZASILACZ MODUŁOWY SLIM 120W

Zestaw taśm LED + sterownik + zasilacz to idealne rozwiązanie dla osób ceniących sobie czas. Zestaw jest tak skonfigurowany że połączenie poszczególnych jego elementów nie może być prostsze

SPECYFIKACJA

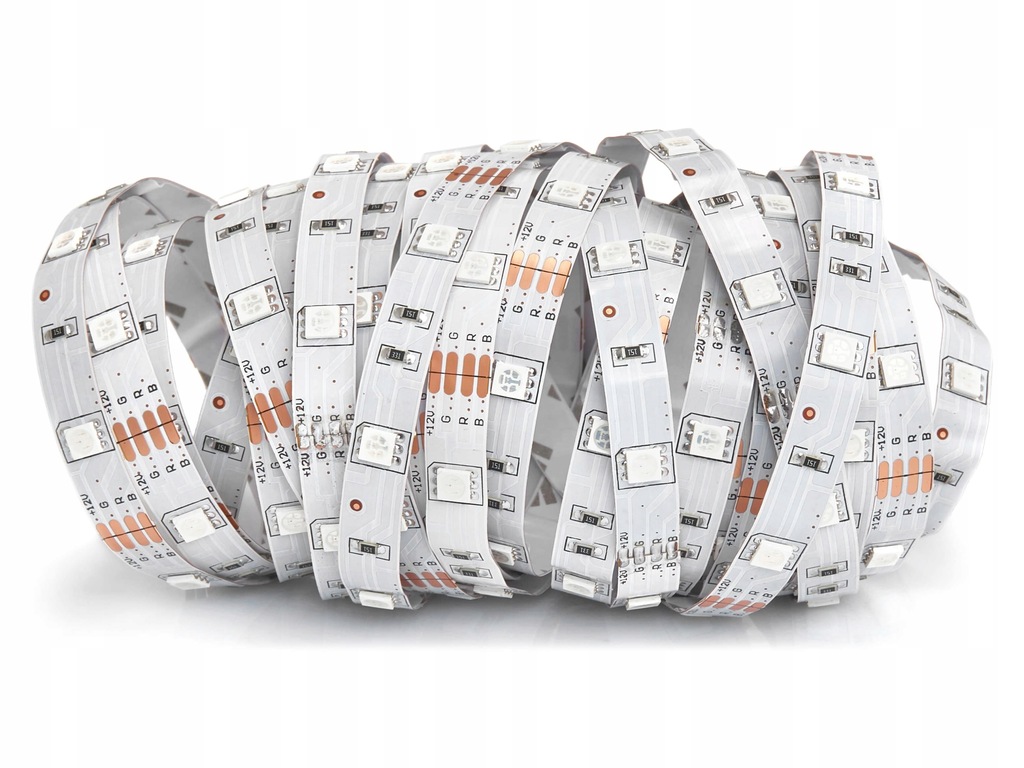

Taśma LED (3x 5m):

• Typ taśmy LED: RGB (MULTIKOLOR)
• Typ chipu LED: SMD 5050
• Ilość LED/m: 30
• Kąt rozrysu światła: 120 st.
• Strumień świetlny: 10 lm/LED
• Długość: 15m
• Szerokość: 10mm
• Napięcie zasilania: 12V
• Pobór mocy [w]/[m]: ≤ 7,2 (POMIAR 1mb)
• Współczynnik oddawania barw: CRI (Ra) ≥ 80
• Stopień ochrony: IP20
• Możliwość cięcia na odcinki: TAK: MIEJSCE CIĘCIA CO OK. 10cm
• Kolor podłoża PCB: BIAŁY
• Żywotność: DO 30000 [h] (W ZALEŻNOŚCI OD WARUNKÓW PRACY)
• Liczba cykli wł./wył.: 20000
• Taśma dwustronna: TAK

Sterownik:

• Rodzaj obsługiwanej TL: RGB (MULTIKOLOR)
• Napięcie wej./wyj.: 12V
• Max. moc znamionowa: 120W
• Max. natężenie pracy: 10A
• Sposób obsługi: PILOT
• Zasięg obsługi: do 20m
• Sposób komunikacji: RADIOWY (RF)
• Kolor produktu: BIAŁY
• Sposób podłączenia TL: PRZEWÓD
• Sposób podłączenia zasilania: PRZEWÓD LUB GNIAZDO 2.1/5.5mm
• Stopień ochrony: IP20
• Wymiary: 110x52x20mm (PILOT), 85x45x23mm (KONTROLER)

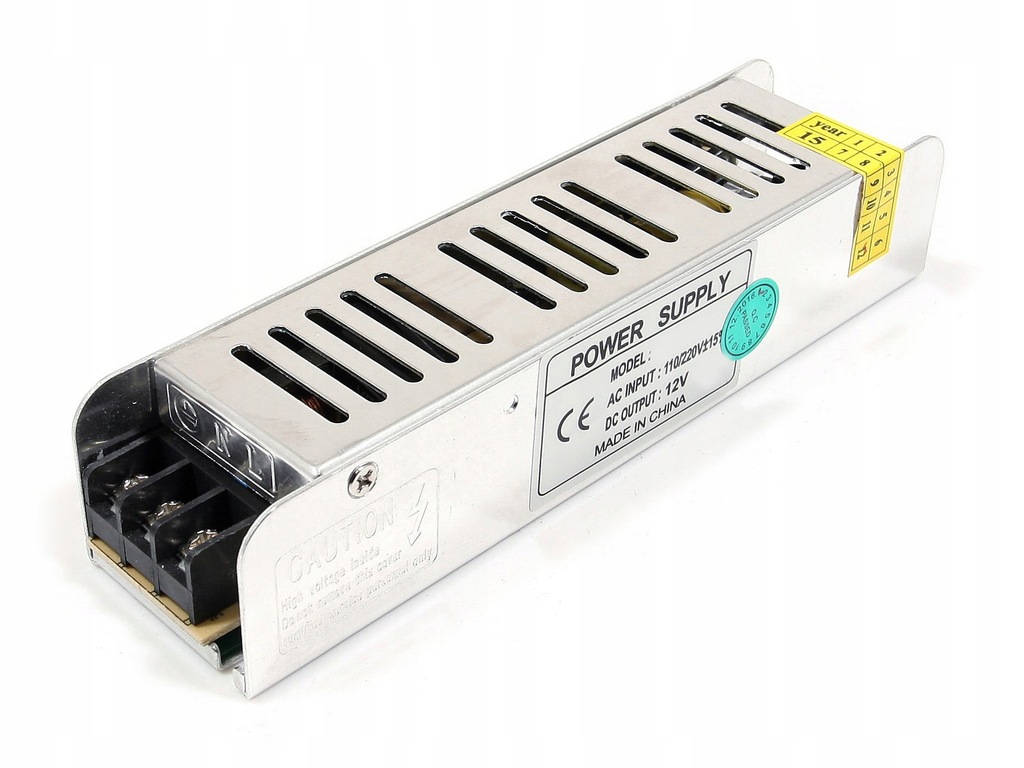

Zasilacz:

• Typ: SLIM
• Napięcie wejścia: 110/220V ±15%
• Napięcie wyjścia: 12V
• Regulacja napięcia: ±0,5V
• Moc znamionowa: 120W
• Natężenie wyjścia: 10A
• Zab. przeciwprzeciążeniowe: TAK
• Ochrona przeciwprzepięciowa: TAK
• Metoda chłodzenia: PASYWNE
• Stopień ochrony: IP20
• Wymiary produktu: 187x47x37mm

ZŁĄCZKA CN-15 (x2):

• Rodzaj obsługiwanej TL: Szerokość TL
• RGB: 10mm
• Napięcie wej./wyj.: 12V

ZŁĄCZKA CN-24 (x2):

• Rodzaj obsługiwanej TL: RGB
• Szerokość TL: 10mm
• Napięcie wej./wyj.: 12V
• Długość: 8cm

ZŁĄCZKA CN-19:

• Długość: 30cm
• Rodzaj obsługiwanej TL: RGB
• Szerokość TL: 10mm
• Napięcie wej./wyj.: 12V

PRZEWÓD 2PIN X0,35:

• Długość: 1m
• Ilość żył: 2
• Średnica przewodu: 0.35mm

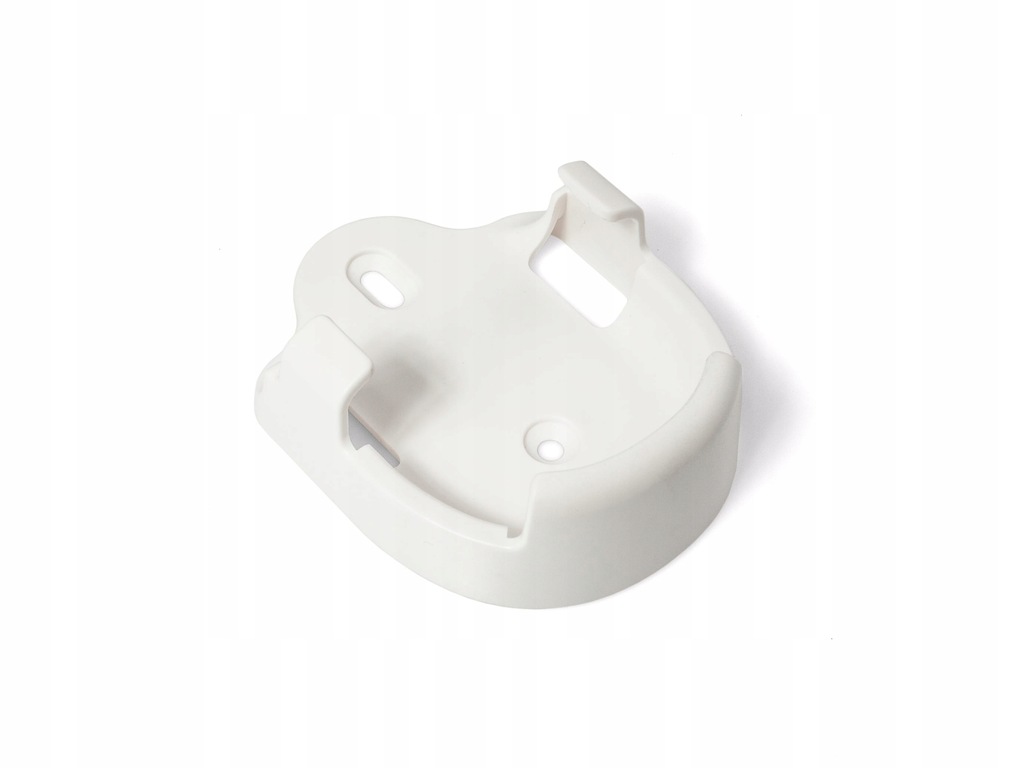

UCHWYT ŚCIENNY:

• Typ produktu: UCHWYT ŚCIENNY
• Kolor: BIAŁY
• Montaż: ŚCIENNY
• Materiał: Produkty w opakowaniu
• TWORZYWO SZTUCZNE: UCHWYT, 2X KOŁEK ROZPOROWY, TAŚMA DWUSTRONNA
• Wymiary: 80x62x26mm

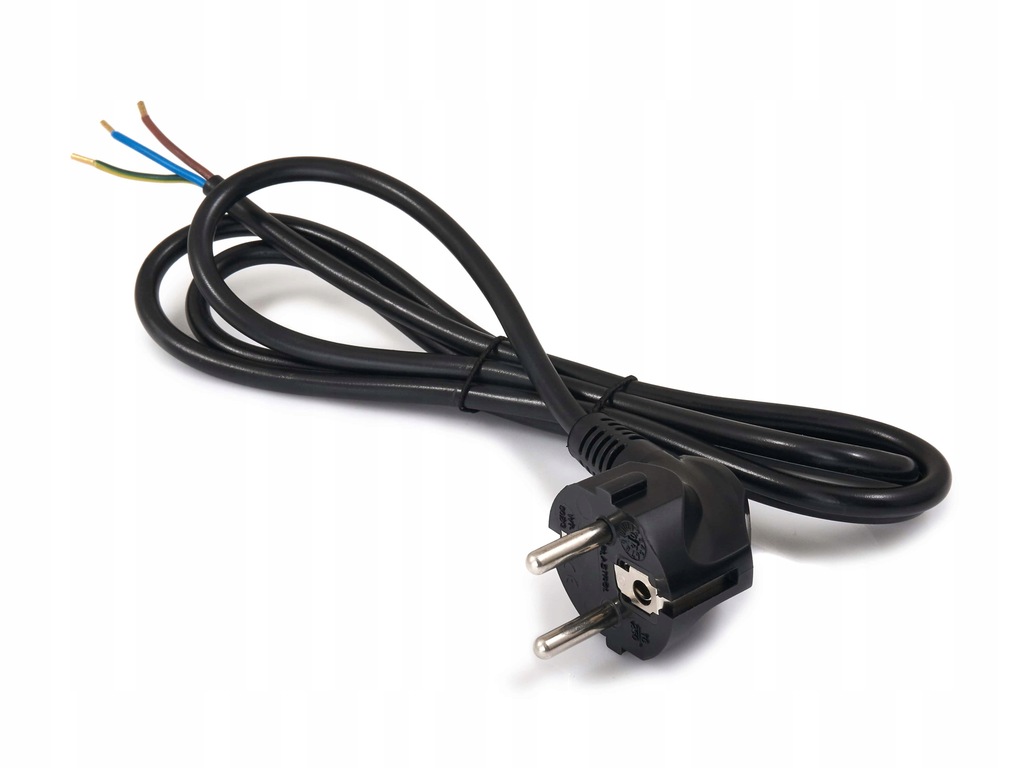

WTYCZKA Z PRZEWODEM ZASILAJĄCYM:

• Uziemienie: Tak
• Długość przewodu z wtyczką: 1.5m
• Rodzaj otuliny: OMY
• Ilość żył: 3 (L, N, PE)
• Napięcie zasilania: 230V
• Prąd znamionowy: 16A
• Kierunek wprowadzenia wtyczki: Prostopadły
• Kolor: Czarny
• Z kotwą/kołkiem: TAK
• Stopień ochrony: IP20

Zestaw składający się z taśmy LED, zasilacza, sterownika i wszystkich komponentów niezbędnych do bezproblemowego montażu bez konieczności lutowania. Zestaw jest tak przygotowany aby w możliwie jak najkrótszym czasie zmontować produkty.

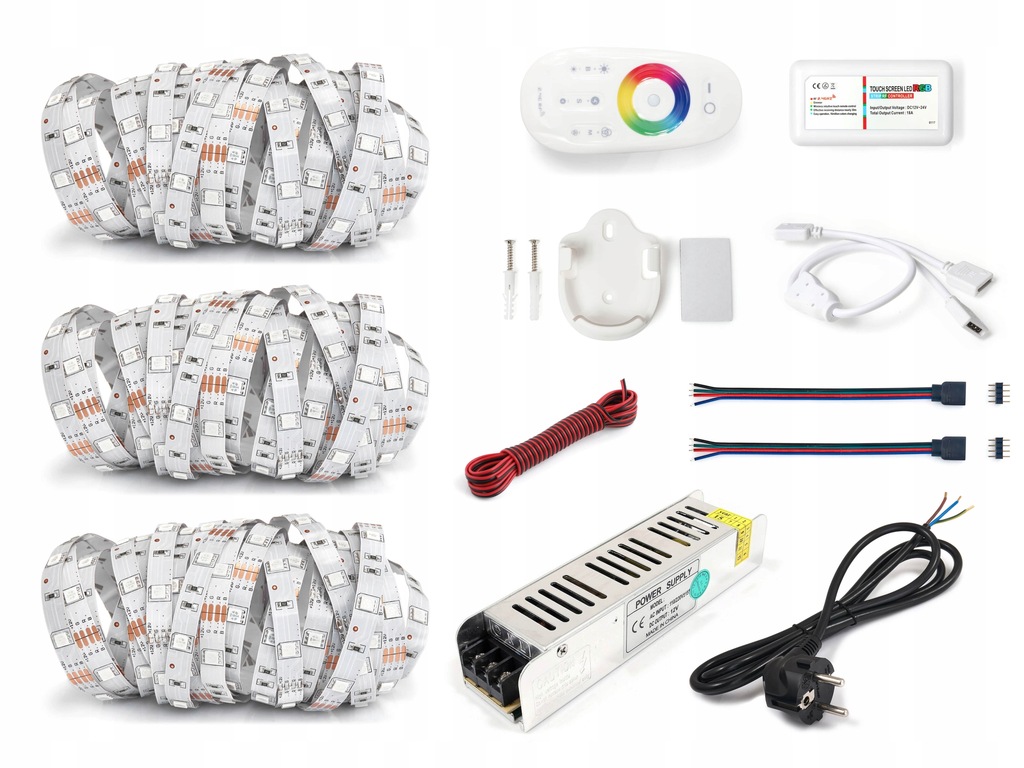

Zestaw składa się z:

1. Taśma LED RGB (x2) o długości 5m zakończonej szybko złączką. Źródłem światła jest chip SMD5050, który zbudowany jest z trzech segmentów R-czerwony, G-zielony, B-niebieski (3w1). W wyniku regulacji natężenia każdego z tych segmentów można uzyskać pożądaną barwę światła. Taśma zbudowana jest na solidnym podkładzie PCB i pracuje pod napięciem 12V. Produkt można ciąć co ok. 10cm dzięki czemu można go dostosować według potrzeby do danego miejsca montażu. Na jej lewej stronie znajduje się taśma dwustronna.

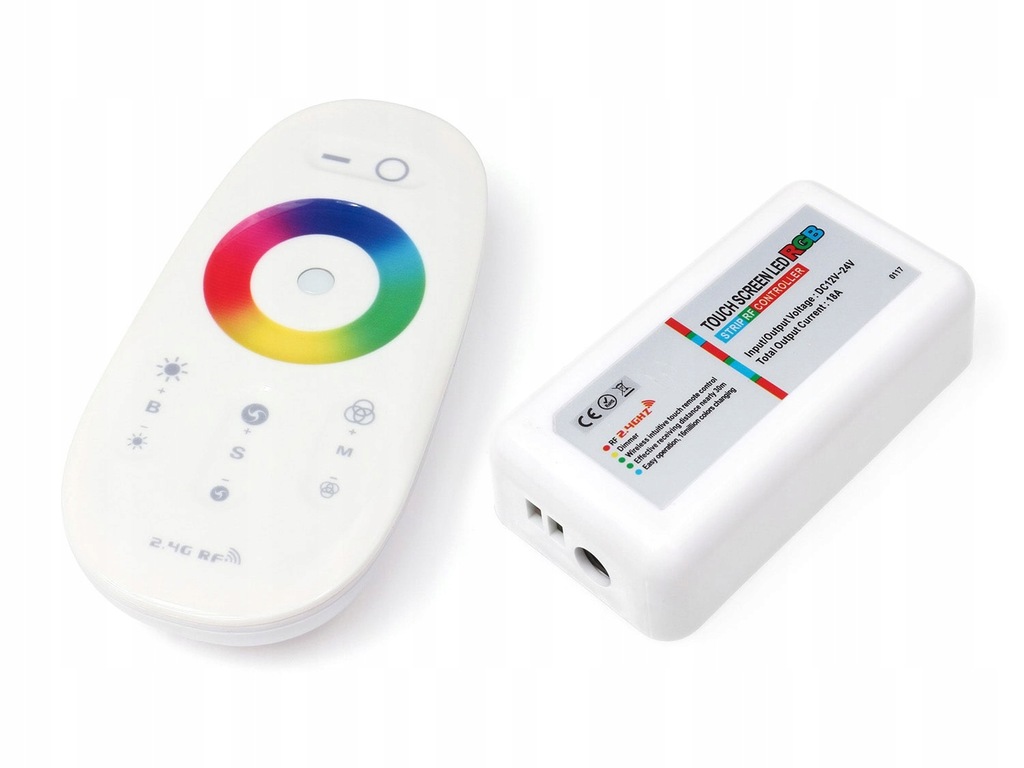

2. Radiowy sterownik RF-RGB-004, jest to bezprzewodowy osprzęt sterujący taśmą LED RGB. Do sterownika podpina się zasilanie 12V z jednej strony, natomiast taśmę RGB z drugiej strony. Podpięcie zasilania można wykonać przez użycie szybko złączki o wymiarach 2,1/5,5m (np. zasilacz desktop) lub za pomocą przewodu 2-pinowego (zaciski śrubowe w sterowniku). Taśmę podpina się za pomocą przewodów (zaciski śrubowe w sterowniku). Komunikacja pilota ze sterownikiem odbywa się przez fale radiowe (RF) , dzięki czemu sterownik nie musi być „widoczny” dla pilota. Sterownik jest niewielkich rozmiarów, dzięki czemu można go w łatwy sposób ukryć. Pilot wyposażony jest w wiele funkcji do których należą m.in.: sterowanie barwy za pomocą pierścienia kolorów, kilkanaście trybów pracy, zmiana szybkości trybu pracy, ściemnianie i rozjaśnianie oraz włączanie i wyłączanie..

3. Zasilacz desktop 12V 72W, którego cechy charakterystyczne to  wysoka jakość oraz trwałość, prosty montaż.  Jego montaż odbywa się poprzez umieszczenie wtyczki 220V w gniazdku z jednej strony oraz wtyczki 2.1/5.5 w sterowniku.

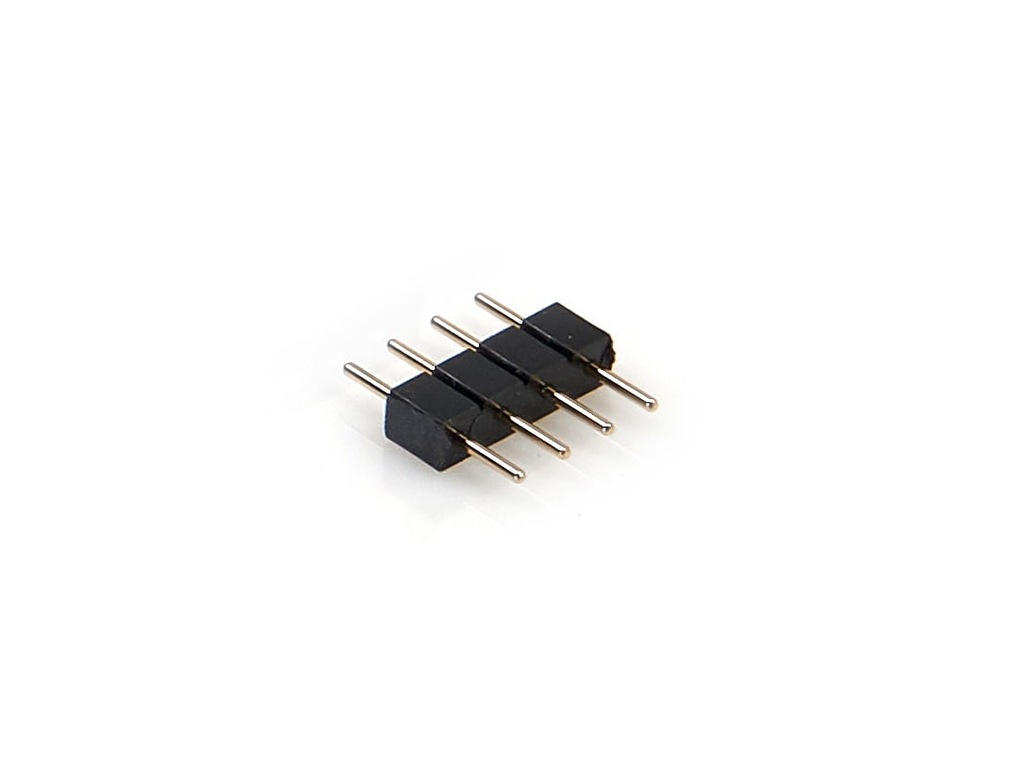

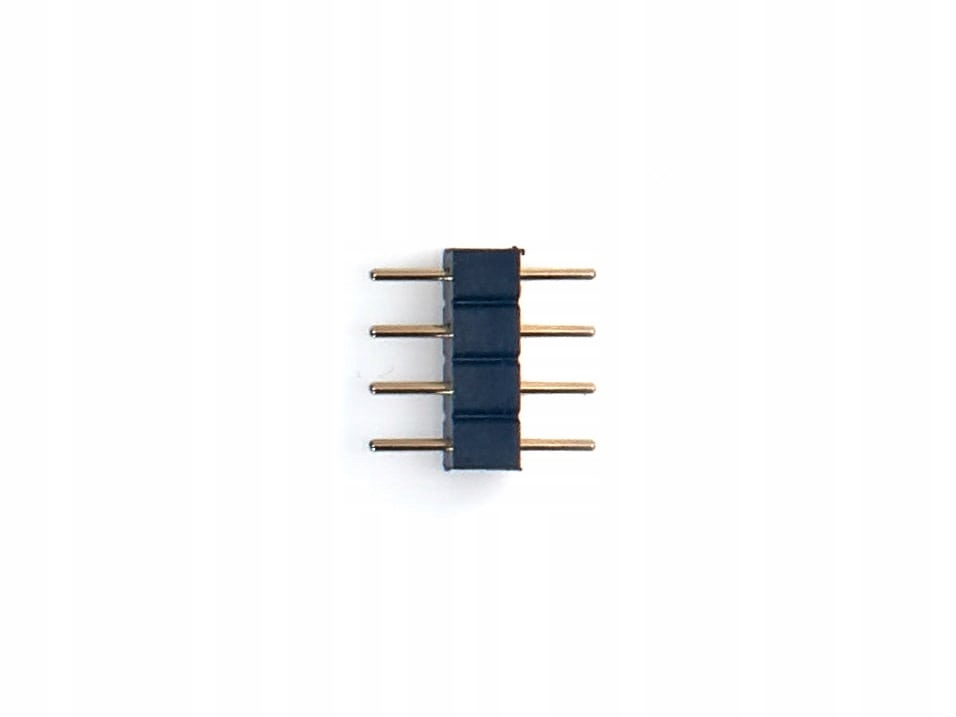

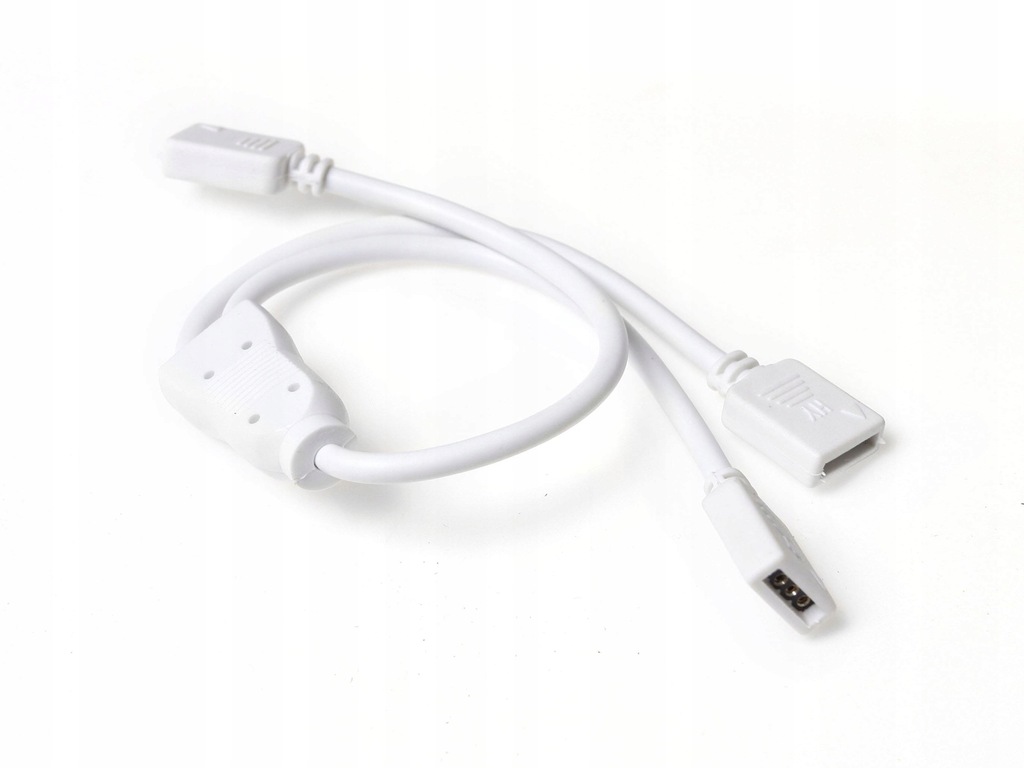

4. Złączka CN-15 (drabinka 4PIN), złączka CN-19 (rozdzielacz 4PIN) oraz złączka CN-24 (gniazdo 4PIN z przewodem do wpięcia w sterownik)

5. Uchwyt ścienny do pilota

Produkty posiadają wszystkie niezbędne certyfikaty w tym CE i RoHS. Certyfikat CE oznacza, że produkt nie zagraża zdrowiu człowieka ani nie jest szkodliwy dla środowiska naturalnego zarówno podczas użytkowania jak i produkcji. Certyfikat RoHS - zgodność z Unijną dyrektywą RoHS, która traktuje o limitach emisji szkodliwych substancji do środowiska podczas wytwarzania produktu.

UWAGI DODATKOWE

Każdy produkt przed dokonaniem montażu należy sprawdzić pod kątem zgodności ze specyfikacją oraz poprawnością działania. Fabryczne łączenie taśmy zgrzewem cynowym nie jest wadą fabryczną i może występować w odcinkach mniejszych niż co 5m, i nie wpływa to na jakość światła oraz żywotność taśmy.
