Zestaw Starter Kit ARDUINO UNO + pudełko (7736697407)



Sprzedano za: 42,00 zł

Zakończona o 10:28 dnia 26.09.2019 r.

Kategoria: Komputery
Lokalizacja: Szczecin


Zobacz aktualne oferty
aktualne przedmioty sprzedającego

Parametry

Stan
Nowy

oferta nr 7736697407


Opis

Starter Kity (zestaw startowy)

przeznaczony jest przede wszystkim dla tych, którzy swoją przygodę z elektroniką dopiero zaczynają. Jest to zestaw podstawowych elementów, których zastosowanie pomoże Ci w nauce i poznawaniu możliwości platformy Arduino, ale nie tylko! :).

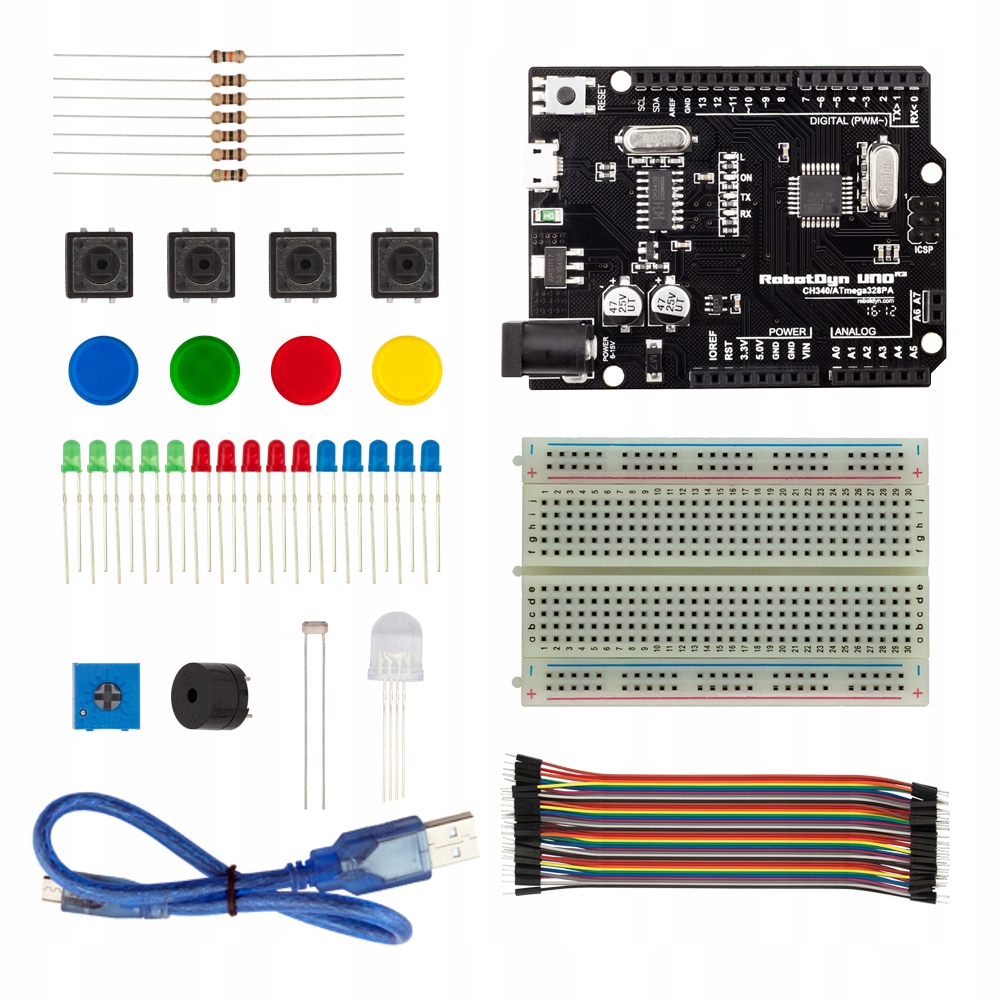

W zestawie:

  • 1x Uno R3 (ATmega328) with additional Analog in A6, A7
  • 1x Breadboard (8.3x5.5cm) Self-Adhesive
  • 1x MicroUSB cable (50cm)
  • 5x LED (Red)
  • 5x LED (Green)
  • 5x LED (Blue)
  • 1x LED RGB
  • 1x Buzzer
  • 1x Light sensor (Photocell - CDS photoresistor)
  • 4x PushButton switch with color cap
  • 10x Dupont Jumper wire Male to Male 4"(100mm)
  • 5x Dupont Jumper wire Male to Male 8" (200mm)
  • 5x Dupont Jumper wire Male to Male 12"(300mm)
  • 5x Resistor DIP, 100 Ohm, 1/4W
  • 1x Resistor DIP, 1K Ohm, 1/4W
  • 1x Resistor DIP, 10K Ohm, 1/4W
  • 1x Potentiometer adjustable resistor 10K (3362P)

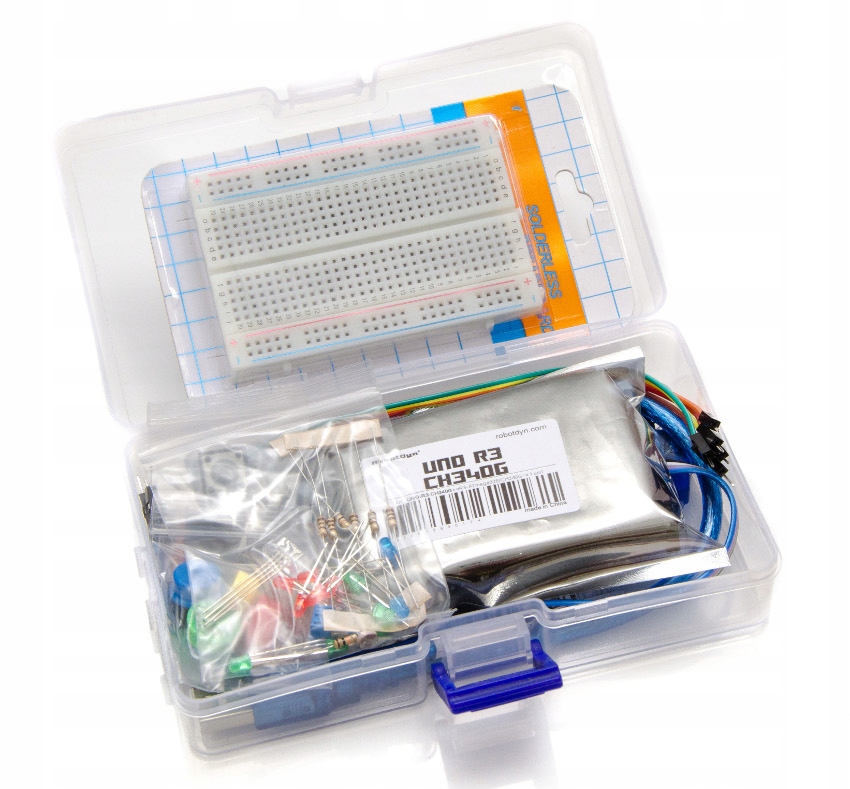

  • 1x Pudełko

UNO R3 jest najnowszą i jedną z najpopularniejszych wersji modułu projektu ARDUINO. Jest to moduł o znakomitym stosunku jakości i możliwości do ceny. Wyprodukowany na podstawie dokumentacji włoskiej, dzięki czemu jest konstrukcją, w pełni zgodną i nie odbiegającą od oryginału zarówno w jakości jak i w funkcjonalności.

  • Procesor : ATmega328
  • Taktowanie układu : 16MHz
  • Układ odpowiedzialny za transmisję danych USB : CH340
  • Napięcie - logika układu : 5V
  • Złącze microUSB (złącze kompatybilne z przewodami od telefonów)
  • Napięcie zasilania : 7-12V
  • Porty I/O : 14
  • Porty wyjście w trybie PWM : 6
  • Dodatkowe porty A6 - A7
  • Porty analogowe : 8 ( kanały przetwornika A/C )
  • Max prąd na pinie I/O : 40 mA
  • Max wydajność prądowa, pinu 3.3V : 50 mA
  • Pamięć FLASH : 32 KB z czego 0,5kB użyte przez bootloader
  • Pamięć SRAM : 2 KB
  • Pamięć EEPROM : 1 KB

Zasilanie. Moduł można zasilać na kilka sposobów: poprzez przewód USB bezpośrednio z komputera lub zasilacza 5V ze złączem USB, oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Zasilacz podłączany jest do standardowego gniazda DC. Moduł może być zasilany napięciem z zakresu: 6 V-12 V. Producent zaleca jednak wybór wartości 7 V- 9 V. Przy napięciu poniżej 7 V, stabilizator 5 V zamontowany w module nie będzie pracował w sposób prawidłowy (napięcie wyjściowe < 5 V będzie niestabilne). Przy wartości powyżej 9 V, podczas poboru stosunkowo dużego prądu, stabilizator może ulec przegrzaniu, co prowadzi do uszkodzenia całej płytki.

Porty I/O. Arduino UNO posiada 14 cyfrowe wejścia/wyjścia (I/O). Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA i napięciu max 5V, co umożliwia bezpośrednie podłączenie z układami, takimi jak np: dioda LED z rezystorem, oraz sterowanie innymi układami scalonymi. Podłączenie układów o wyższym poborze prądu, wymaga zastosowania układów pośredniczących. Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne, opis dodatkowych funkcji widoczny na zdjęciu obok.

Programowanie. UNO można programować bezpośrednio przez port USB, w tym przypadku należy najpierw zainstalować sterowniki dla układu CH340  lub za pomocą zewnętrznego programatora AVR poprzez złącze ICSP. Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

Zabezpieczenie portu USB Moduł posiada układ chroniący podłączony komputer przed zwarciem oraz przepływem, zbyt wysokiego prądu przez złącza USB. Ograniczenie zaczyna działać powyżej prądu 500 mA. Dlatego jeżeli do Arduino podłączone są podzespoły o wyższym poborze prądu, dla stabilnej pracy, należy zasilać je z osobnego źródła napięcia.

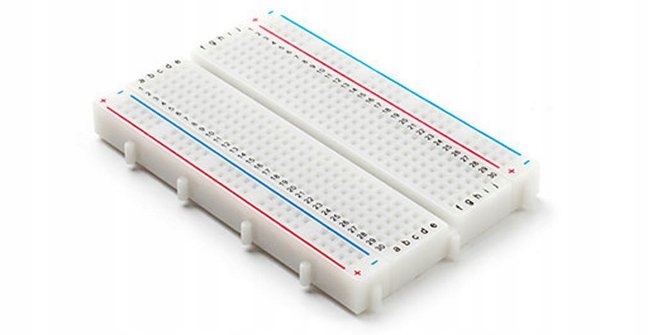

Płytki stykowe pozwalają budować układy elektroniczne bez użycia lutownicy i cyny. Układy buduje się umieszczając elementy w odpowiednie otwory na płytce. Płytki można łączyć w większe moduły a połączenia elektryczne wykonywać za pomocą przewodów lub zworek. Płytka stykowa zawiera na spodniej stronie dwustronną taśmę samoprzylepną, dzięki której można ją przykleić do podłoża lub urządzenia. Ułatwieniem przy projektowaniu są paski (niebieski i czerwony) oznaczające polaryzacje zasilania.

  • Liczba pól: 500
  • Liczba modułów dystrybucji zasilania: 2szt (100 pól)
  • Liczba modułów montażowych: 1szt (300 pól)
  • Wymiary (cm): 8.3x5.5x0.85cm
  • Taśma przylepna na spodniej stronie płytki
