Zestaw elementów przeznaczony do prototypowania urządzeń elektronicznych. Składa się m. in. modułu głównego Maker UNO, płytki stykowej, modułu zasilania, konwertera stanów logicznych, zestawu przewodów, przycisków, diod LED, tranzystorów, buzzerów, kondensatorów i rezystorów.

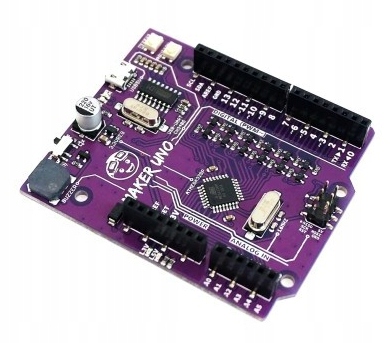

Cytron Maker Uno to płytka zgodna z Arduino UNO, oparta na popularnym mikrokontrolerze ATmega328P w wersji SMD z rodziny AVR. Do dyspozycji użytkownika jest 14 linii I/O, 6 kanałów PWM, 6 wejść analogowych oraz interfejsy komunikacyjne (UART, SPI, I2C). Układ CH340G realizuje komunikację przez interfejs USB. Dodatkowo na płyce znalazło się 12 diod LED, programowalny przycisk oraz wbudowany buzzer.

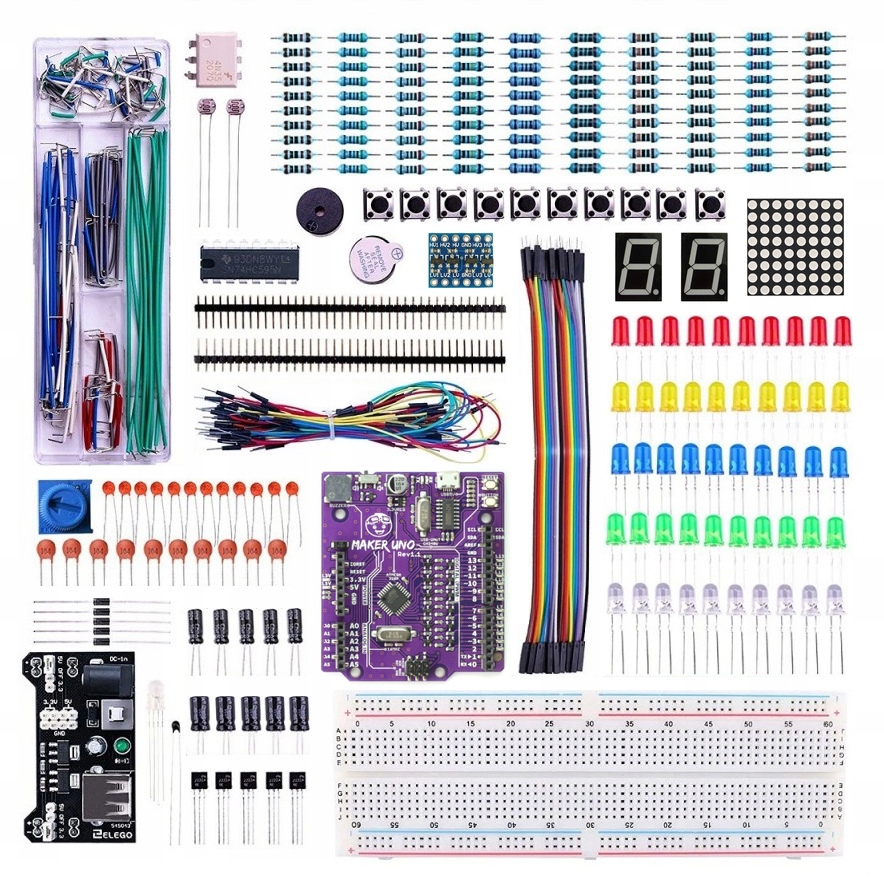

Zdjęcie zestawu ma charakter poglądowy.

W zestawie

• Moduł główny - Maker UNO
• Płytka stykowa 830 pól
• Moduł zasilający do płytki stykowej
• 2 x Listwa goldpin prosta 1x40
• 10 x Przycisk Tact Switch
• 65 x Przewód połączeniowy M-M
• Buzzery - pasywny i aktywny
• Potencjometr obrotowy
• Układ scalony 74HC595N (rejestr przesuwny)
• Transoptor 4N35
• Tranzystor NPN PN2222
• 5 x Kondensator elektrolityczny 100uF/50V
• 5 x Kondensator elektrolityczny 10uF/50V
• 5 x Dioda prostownicza 1N4007
• 2 x Fotorezystor
• LED RGB
• Termistor
• 10 x Przewód połączeniowy M-F
• Zestaw przewodów (zworek) do płytki stykowej
• 10 x Kondensator ceramiczny 100 nF
• 10 x Kondensator ceramiczny 22 pF
• 10 x Rezystor 10 Ω, 100 Ω, 220 Ω, 330 Ω, 1 kΩ, 2 kΩ, 5,1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ
• 10 x LED czerwona
• 10 x LED zielona
• 10 x LED biała
• 10 x LED niebieska
• 10 x LED żółta
• Wyświetlacz matrycowy LED 8X8
• 2 x Wyświetlacz 7-segmentowy LED
• Konwerter stanów logicznych

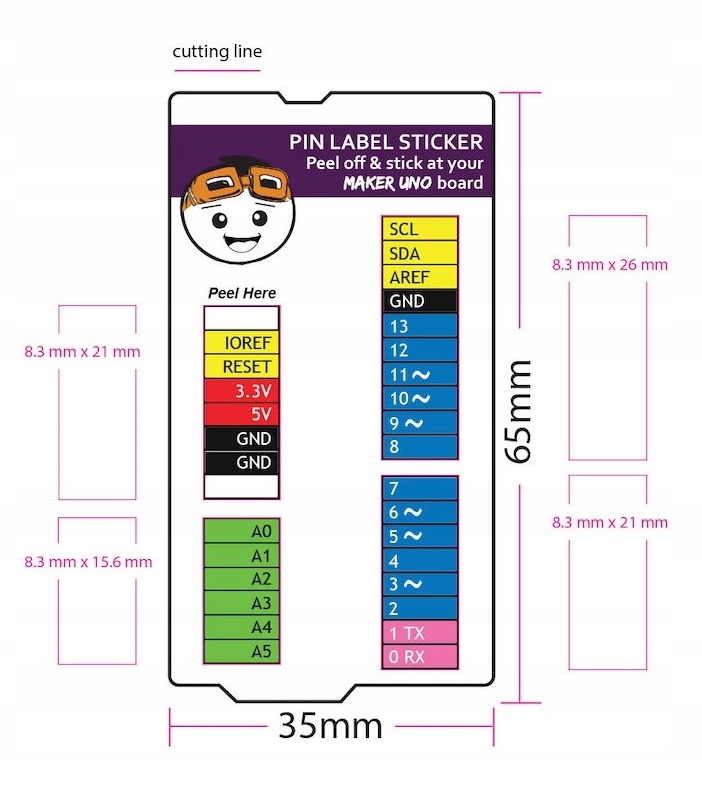

• Naklejka opisowa na złącza modułu głównego

• Mikrokontroler: ATmega328
• Częstotliwość układu: 16 MHz
• Pamięć Flash: 32 kB
• Pamięć RAM: 2 kB
• Pamięć EEPROM: 1 kB
• Ilość pinów cyfrowych: 20
• Ilość kanałów PWM: 6
• Ilość wejść analogowych: 6
• Przetwornik ADC: 1x 10bit
• Interfejs USB: 1
• Napięcie logiki: 5 V
• Napięcie zasilania: 5 V

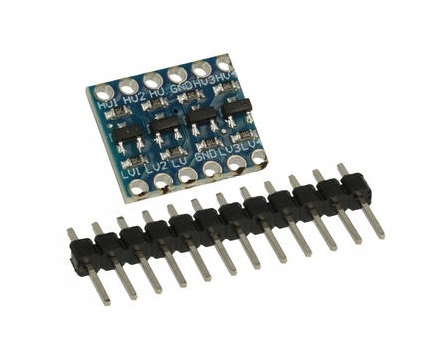

Konwerter stanów logicznych 3,3÷5V 4-kanałowy, dwukierunkowy

Dzięki modułowi możemy bezpiecznie skomunikować układy o logice 5V z układami o logice 3,3V i na odwrót.

Sposób podłączenia:

Doprowadzić masę, podłączyć zasilanie 5V do HV i 3,3V do LV.

Układy o logice 5V podpinać do wyprowadzeń opisanych HVx, a o logice 3,3V do LVx, gdzie x to numer kanału od 1 do 4

Uwaga, w roli układu umożliwiającego transmisję danych pomiędzy płytką Maker UNO a komputerem zastosowano popularny CH340G. Sterowniki są dostępne m. in. na stronie: https://sparks.gogo.co.nz/ch340.html
