Unitra-Diora SSL-042

Przedmiotem aukcji jest zestaw Hi-Fi Unitra-Diora SSL-042.

Sprzęt jest używany, 100% sprawny.

Stan urządzeń oceniam na Bardzo Dobry, sprzęt nosi niewielkie ślady użytkowania i jest zadbany.

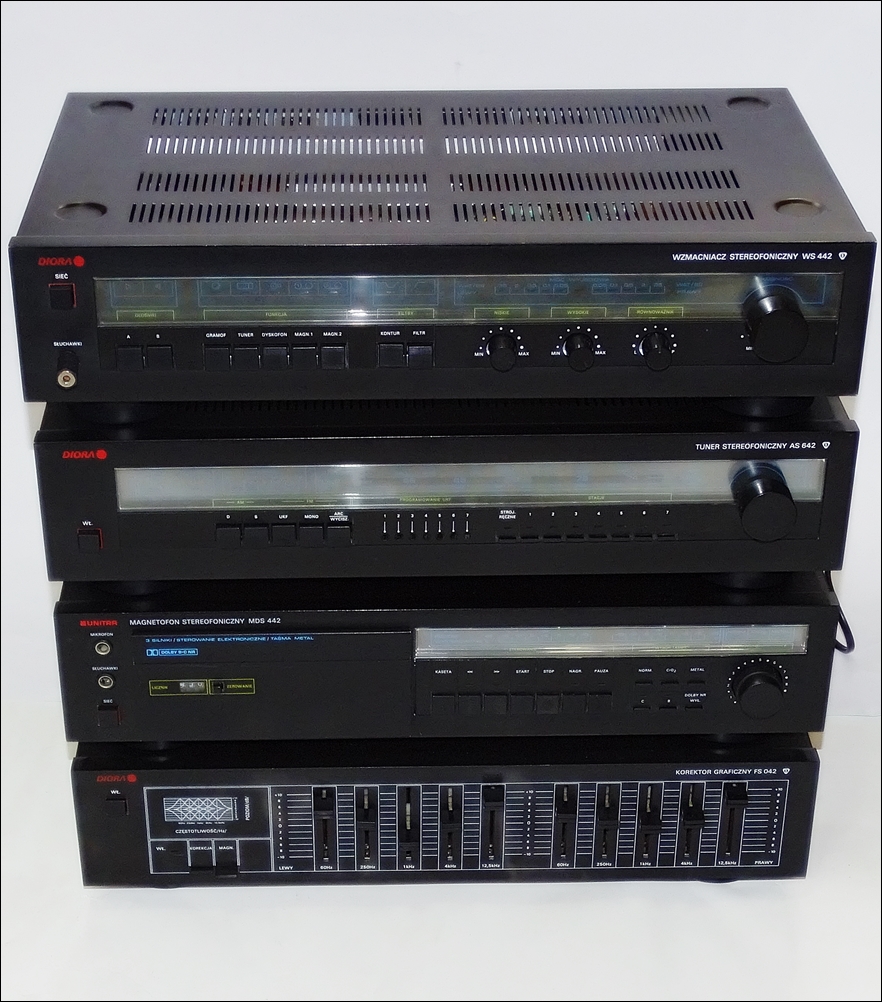

W skład zestawu wchodzą:

• Wzmacniacz WS 442,

• Magnetofon MDS 442,

• Tuner AS 642,

• Korektor Graficzny FS042.

• Pełne okablowanie oraz przejściówka z dużego Jacka na 3,5 mm

Opis:

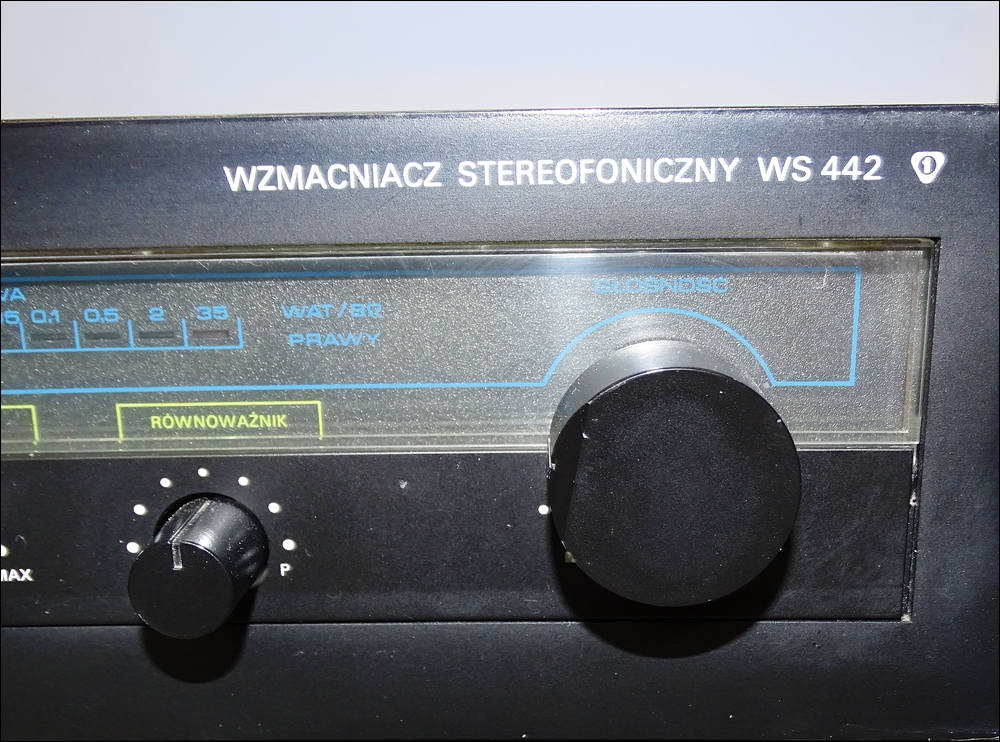

Wzmacniacz sterofoniczny WS-442 jest elementem zestawów Hi-Fi firmy Unitra-Diora SSL-042.

Wyposażono go w wskaźniki źródeł sygnału, funkcji oraz mocy wyjściowej na diodach świecących (LED). Posiada możliwość podłączenia 5 źródeł sygnału oraz korektora graficznego. Może obsługiwać 4 kolumny jednocześnie lub w parach A+B, A, B

Wzmacniacz WS-442 jest następcą WS-418 i WS-432.

Dane techniczne:

• Znamionowa moc wyjściowa przy Robc=2x8 Ω: 2x35 W
• Zniekształcenia harmoniczne przy mocy znamionowej: ≤0,2% przy f=1 kHz
• Maksymalna moc wyjściowa: 2x40 WZniekształcenia intermodulacyjne przy mocy znamionowej: ≤0,4%
• Czułość wejść:- wejście liniowe ≤200 mV- wejście korekcyjne (gramofonowe) 2 mV±2 dBe korekcyjne (gramofonowe) ≥20 mV
• Napięcie wyjściowe do nagrywania:- gniazdo typu DIN 0,2 mV±2 dB- gniazdo typu CINCH 200 mV±2 dB
• Impedancja wejściowa- wejście liniowe 220 kΩ- wejście korekcyjne (gramofonowe) 47 kΩ±20%
• Napięcie wyjściowe dla słuchawek przy R=400 Ω: 5,0 V±2dB
• Pasmo przesyłowe mocy: 35÷20000 Hz
• Pasmo przenoszenia wzmacniacza:- wejście liniowe (przy tolerancji ±1,5 dB) 20÷20000 Hz- korekcyjne (przy tolerancji ±2 dB) wg krzywej RIAA
• Odstęp sygnału od zakłóceń- wejście liniowe 90 dBA- wejście korekcyjne 85 dBA
• Zakres regulacji barwy dźwięku dla f=100 Hz i f=10 kHz: ≥10 dB
• Tłumienie przesłuchu między kanałami dla f=1 kHz: ≥45 dB
• Zasilanie: sieć 220 V - 50 Hz
• Dopuszczalny pobór mocy: 140 VA
• Wymiary: 440x90x260 mm
• Ciężar: 8 kg

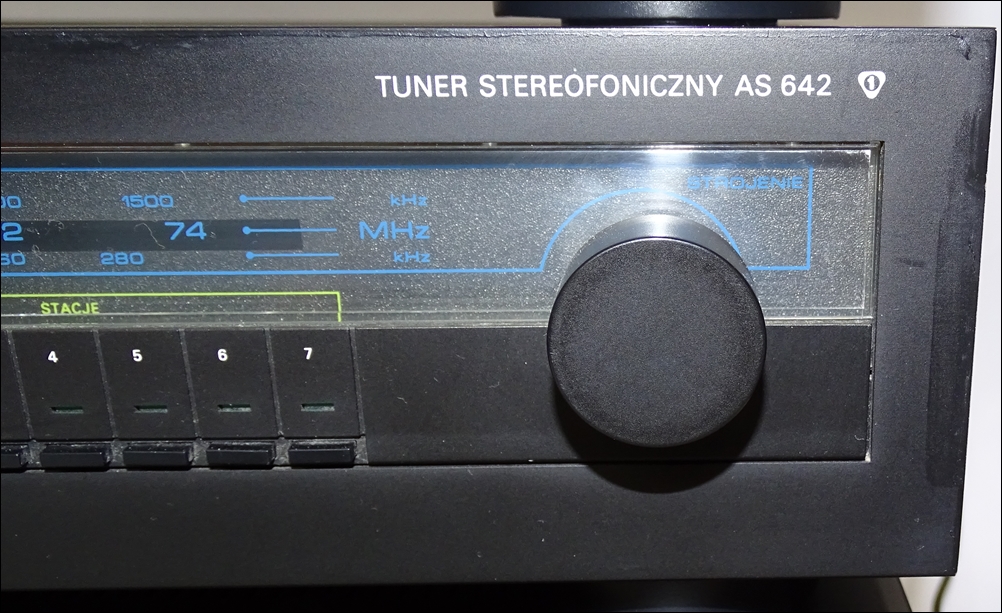

Tuner AS-642 jest częścią składową zestawów Diora SSL040 i SSL042. Odmianą o innym wystroju zewnętrznym jest Diora AS-6421.

Dane techniczno-eksploatacyjne:

• Zakresy:• U: 66,5÷73 MHz,• Ś: 525÷1605 kHz• D: 150÷285 kHz.
• Czułość użytkowa:• U mono/stereo: 2,5 µV/50 µV,• Ś: 350 µV/m (antena ferrytowa),• D: 1,0 mV/m (antena ferrytowa).
• Pasmo przenoszenia toru FM: 30÷15000 Hz przy nierównomierności ±3 dB.
• Zasilanie: 220 V; 50 Hz.
• Pobór mocy: 10 W.
• Wymiary: 440×90×260.
• Masa: 4 kg.

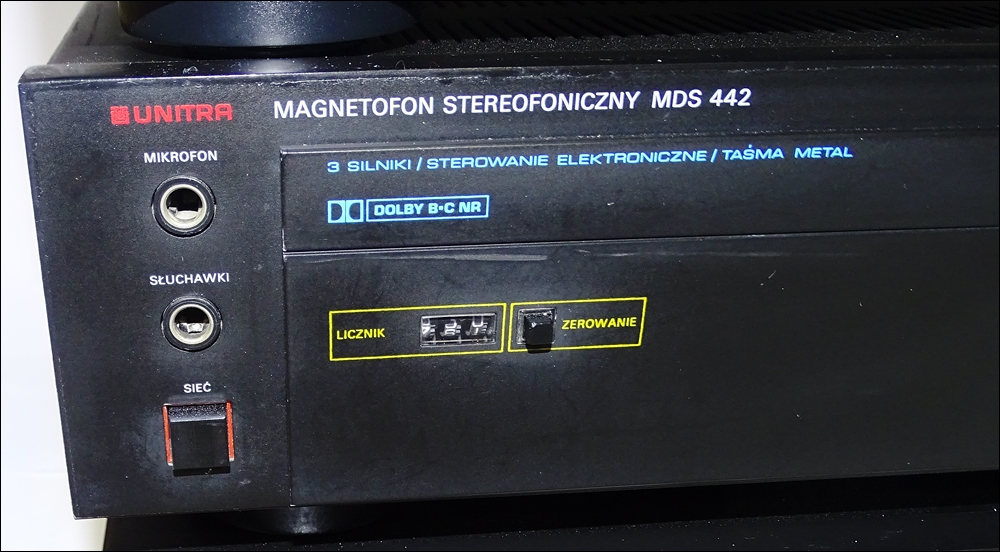

MDS 442 jest 3-silnikowym, sterowanym elektronicznie magnetofonem wzorniczo przystosowanym do pracy z zestawem wieżowym Diora SSL-042. Umożliwia odtwarzanie kaset kompaktowych, żelazowych (Type I), chromowych (Type II) i metalowych (Type IV). Posiada układy redukcji szumów Dolby B i C. Wszystkie wskaźniki (w tym wysterowania) zbudowano na diodach LED. Istniały 4 odmiany wzornicze: srebrna, srebrna z czarnymi klawiszami i gałką, czarna z białymi napisami i czarna ze złotymi napisami.Urządzenie jest następcą MDS-418 i MDS-432.

Dane techniczne (wg. instrukcji serwisowej):

• Prędkość przesuwu taśmy: 4,76 cm/s.
• Odchyłka prędkości przesuwu taśmy: ± 1,5 %.
• Nierównomierność przesuwu taśmy: 0,15 %.
• Pasmo przenoszenia (wg DIN) nie mniejsze niż:• taśma żelazowa: 40÷12500 Hz,• taśma chromowa: 40÷14000 Hz,• taśma metal: 40÷14000 Hz.
• Stosunek sygnał/szum mierzony z filtrem wg CCIR/ARM: 67 dB z włączonym układem redukcji szumów Dolby C.
• Czułość z wejścia:• LINIA: 100 mV,• MICRO: 0,4 mV.
• Napięcie wyjściowe:• LINIA: 600 mV ±3 dB,• SŁUCHAWKI: 570 mV/400 Ω.
• Czas przesuwu mechanizmu jezdnego: ≤ 5 s.
• Skuteczność kasowania: 65 db przy f = 1 kHz.
• Tłumienie przeniku między kanałami:• 30 dB przy f = 1 kHz,• 26 dB w paśmie 500÷6300 Hz.
• Zasilanie: sieć 220 V: 50 Hz.
• Dopuszczalny pobór mocy: 25 VA.
• Wymiary: 440x90x260 mm.
• Ciężar: 7 kg.

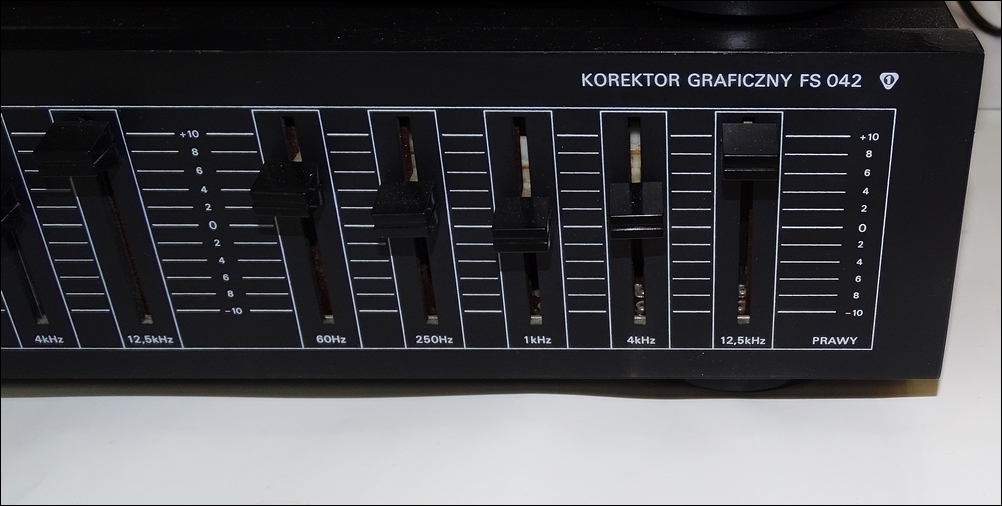

Korektor graficzny FS-042 jest elementem zestawu wieżowego Diora SSL-042. Posiada 5 zakresów regulacji na kanał: 60 Hz, 450 Hz, 1 kHz, 4 kHz i 12,5 kHz.

Korektor umożliwia podłączenie dodatkowego magnetofonu (złącza RCA). Od FS-032 oprócz wzornictwa różni się ostatnią częstotliwością korekcji. Istniały 4 odmiany kolorystyczne: srebrna, srebrna z czarnymi klawiszami i suwakami, czarna z białymi napisami i czarna ze złotymi napisami.

Następne wersje korektora to modele FS-0421 i FS-0422 dopasowane do wieży SSL-0421.

Dane techniczne:

• Zakres regulacji: ± 10 dB.
• Wymiary: 440×90×260 mm.
• Zasilanie: sieć 220 V; 50 Hz.
• Dopuszczalny pobór mocy: 8 VA.
• Ciężar: 4 kg.

Gorąco Polecam.                                                     KM 50/2018
