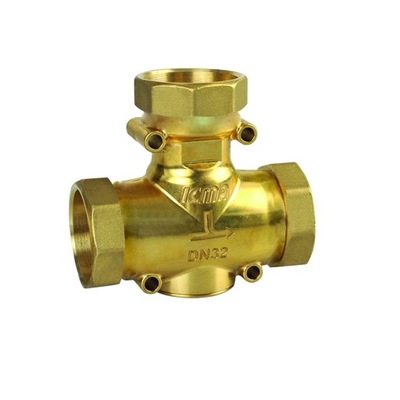

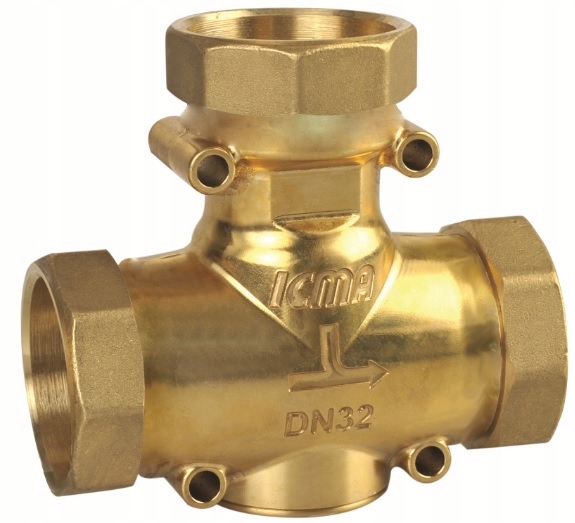

Zawór temperaturowy ICMA 1" GW temp. 55°C

PRZEZNACZENIE

Zawory temperaturowe(antykondensacyjne) są przeznaczone do ochrony kotłów stałopalnych przed zbyt niską temperaturą czynnika roboczego powracającego z instalacji. Zbyt niska temperatura powrotu powoduje kondensację (skraplanie) agresywnych spalin na ściankach kotła, płomieniówkach, czopuchu i kominie, co powoduje istotne skrócenie żywotności tych elementów.

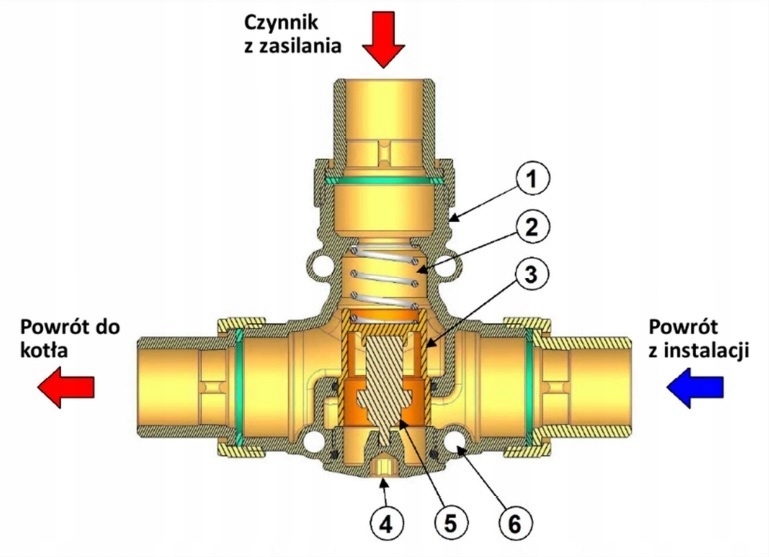

BUDOWA I DZIAŁANIE ZAWORU

1. Korpus zaworu.

2. Sprężyna powrotna.

3. Element roboczy.

4. Pokrywa

5. Wkładka termostatyczna.

6. Kieszenie opcjonalnych termometrów.

Wkładka termostatyczna pracuje całkowicie zanurzona w przepływającym czynniku roboczym. W przypadku spadku temperatury powrotu do kotła poniżej zadanej wartości, wkładka termostatyczna steruje elementem roboczym otwierającym by-pass. Otwarcie by-passu powoduje napływ czynnika o wyższej temperaturze z zasilania, zmieszanie z chłodnym czynnikiem powracającym z instalacji i tym samym podniesienie temperatury czynnika powracającego do kotła do nastawionego fabrycznie poziomu. Korpus zaworu antykondensacyjnego jest wyposażony w kieszenie termometrów do kontroli temperatur roboczych czynnika: z by-passu, z powrotu instalacji i powrotu do kotła po zmieszaniu.

Parametry pracy

Czynnik roboczy: woda, roztwór glikolu (max. 50%)

Nastawy temperatury: 55°C

Temperatura całkowitego zamknięcia: Tnastawy + 10°C

Temperatura robocza: 5°C - 100°C

Tolerancja nastawy: +/- 2°C

Maksymalne ciśnienie robocze: 10 bar

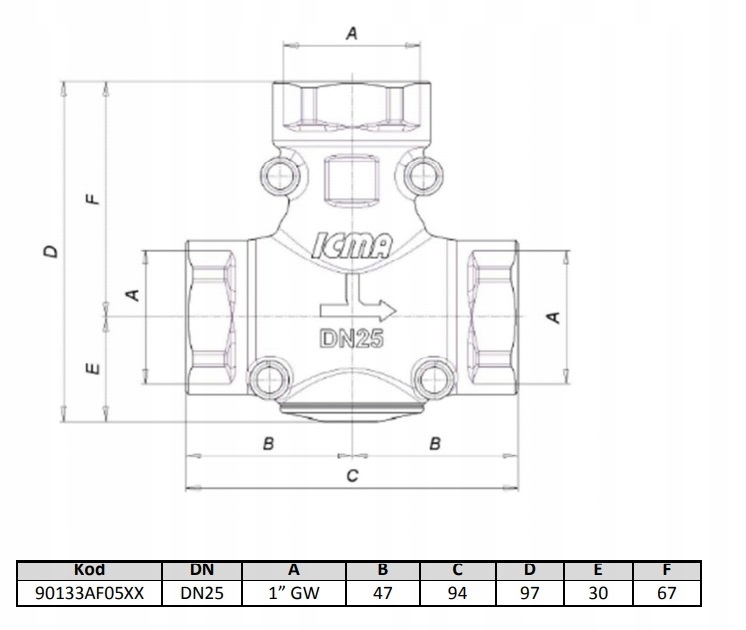

Wymiary:

Schemat:

Podczas rozruchu kotła początkowa temperatura czynnika jest niska. Zawór antykondensacyjny otwiera wlot by-passu (A) i utrzymuje zamknięty wlot czynnika zimnego z instalacji (B). Dzięki temu kocioł osiąga wymaganą temperaturę tak szybko, jak to jest możliwe, ograniczając do minimum zjawisko rozruchowego skraplania spalin.

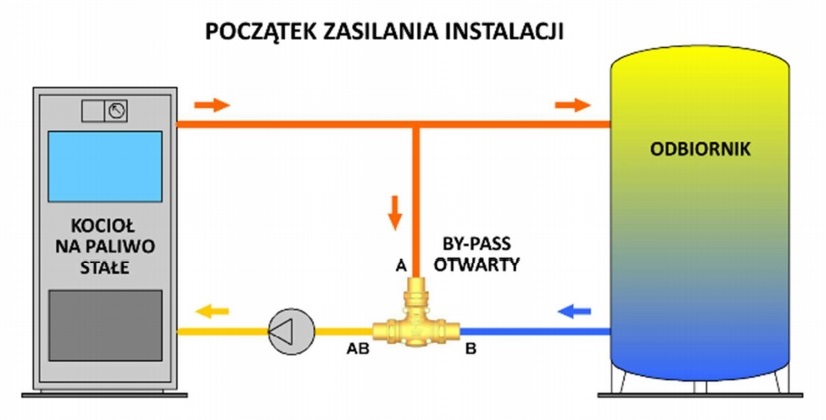

Kiedy temperatura czynnika przepływającego przez by-pass (A) zbliża się do nastawionej fabrycznie w zaworze, zaczyna się otwierać wlot wody zimnej z instalacji (B). Rozpoczyna się zasilanie instalacji z jednoczesną ciągłą i automatyczną ochroną temperatury powrotu do kotła.

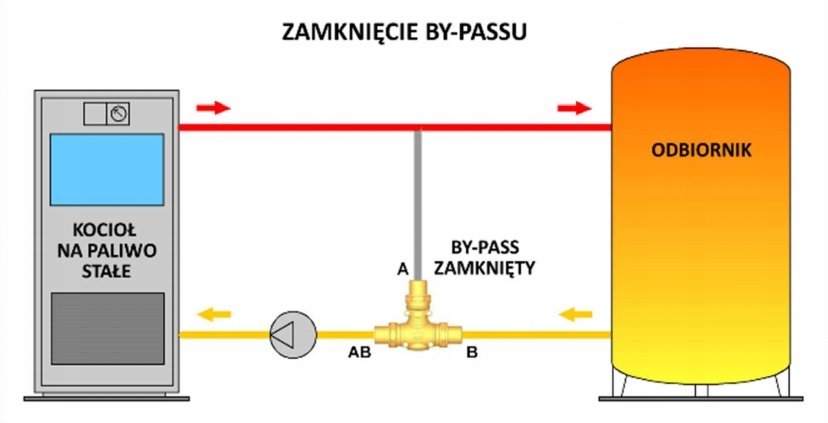

Kiedy temperatura powrotu do kotła przekroczy o ok. 10°C nastawę fabryczną zaworu by-pass (A) jest całkowicie zamknięty, a wlot (B) całkowicie otwarty.

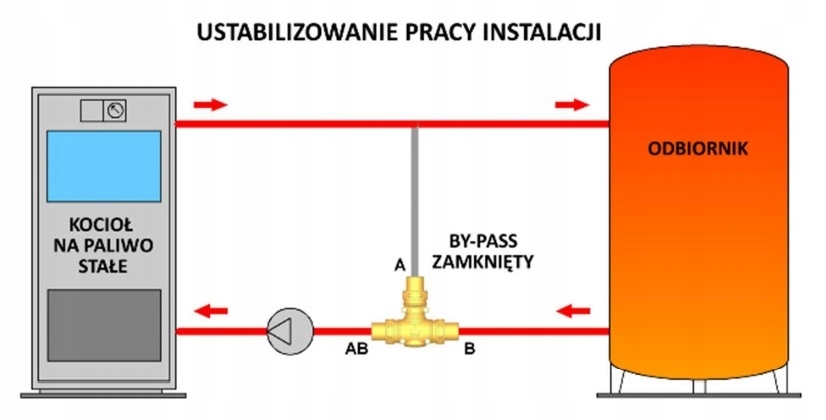

Ustabilizowana praca układu grzewczego w zależności od temperatury zadanej na kotle. Zawór anytkondensacyjny reaguje w zależności swojej nastawy wstępnej i zmiennych temperatur czynnika napływającego, chroniąc kocioł i komin przed kondensacją spalin.
