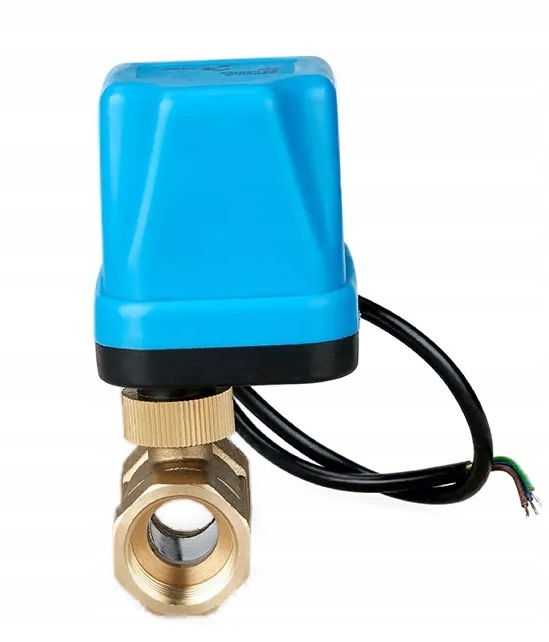

Elektrozawór kulowy IBO 3/4″

Elektryczne zawory serii VT nadają się do sterowania przepływem wody w systemach nawodnieniowych, grzewczych oraz w systemach klimatyzacji. Elektrozawór składa się z zaworu kulowego i siłownika. Siłownik napędzany jest silnikiem synchronicznym, za pomocą którego sterowana jest praca zaworu kulowego o obrocie do 90 stopni. Siłowniki wyposażone zostały w sygnalizator otwarcia/zamknięcia zaworu.

Właściwości techniczne:

• elektryczne urządzenia sterujące: AC 220-240V/50Hz,
• pobór mocy: 6W (gdy zawór jest otwarty lub zamknięty),
• typ silnika: silnik synchroniczny,
• czas zmiany położenia otwarty/zamknięty: 6~15 s,
• ciśnienie robocze: 1,6 Mpa,
• różnica zamknięcia ciśnień: < 0,2 Mpa,
• temperatura otoczenia: < 40°C,
• klasa izolacji: IP54,
• temperatura medium: 2-80°C,
• materiał obudowy: PA,
• medium: zimna/ciepła woda lub 50% roztwór glikolu etylenowego.

Sterowanie elektrycznych napędów VT 3-żyłowych odbywa się przy użyciu 3 przewodów.

1. Żółty przewód podłączamy do N (neutralny).
2. Otwarcie realizowane jest przez podanie napięcia 230VAC na przewód niebieski oraz zdjęcia napięcia z przewodu brązowego.
3. Zamknięcie realizowane jest przez podanie napięcia 230VAC na przewód brązowy oraz zdjęcia napięcia z przewodu niebieskiego.
