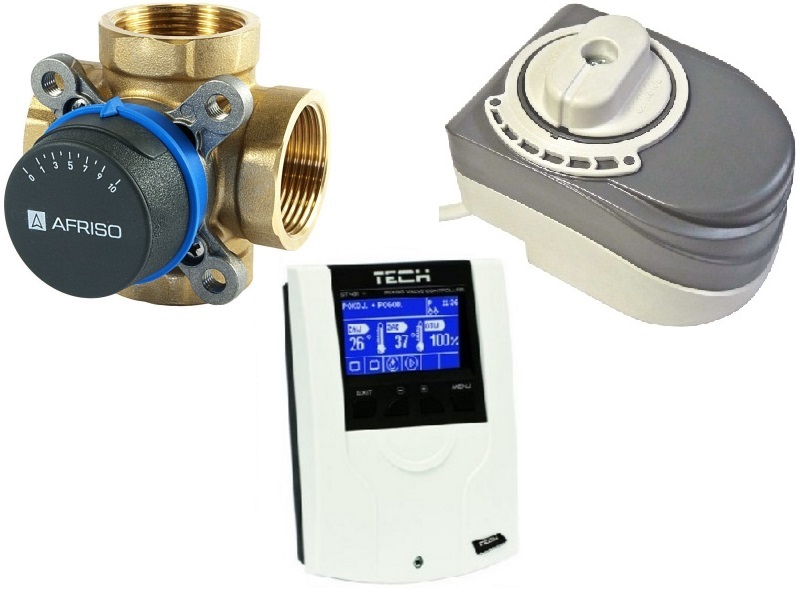

Zestaw regulacyjny składający się z:

Zawór 4-drogowy 6/4" AFRISO ARV 486

+ siłownik OTTONE OT15

+ sterownik cyfrowy TECH ST-431N

Producent: AFRISO/OTTONE/TECH

Zestaw ten jest przeznaczony do regulacji temperatury zasilania standardowych

instalacji grzewczych oraz instalacji ogrzewania podłogowego. Może pracować

jako regulator pogodowy lub stałotemperaturowy.

Oferowany zestaw steruje zaworem 4-drogowym

oraz pompą obiegową zaworu.

Siłownik zaworu OTTONE OT15

Siłownik elektryczny przeznaczony do współpracy z obrotowymi

zaworami mieszającymi. Możliwa praca w trybie ręcznym.

Skala na pokrętle określa położenie zaworu.

- napięcie zasilania: 230 V AC

- czas obrotu o 90°: 120 sekund

- moment obrotowy: 10 Nm

- rodzaj sterowania: 3-punktowe

Kod produktu: OT070302

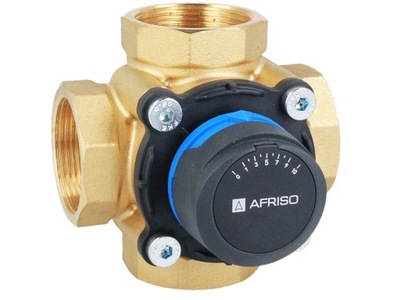

Zawór 4-drogowy 6/4" AFRISO ARV 486

- ciśnienie pracy: PN10

- zakres temperatur: -10°C do +110°C

- korpus: Mosiądz CW617N

- uszczelnienie: EPDM

- kvs: 24 m3/h

Kod produktu: 13 486 00

Sterownik cyfrowy TECH ST-431N

FUNKCJE REALIZOWANE PRZEZ STEROWNIK ST 431 N:

- płynne sterowanie zaworem trój i czterodrogowym

- sterowanie pracą pompy

- zabezpieczenie temperatury powrotu

- sterowanie podłogowe

- możliwość współpracy z regulatorem pokojowym

WYPOSAŻENIE STEROWNIKA St 431 N:

- wyświetlacz LCD

- czujnik temperatury zaworu

- czujnik temperatury powrotu

- czujnik pogodowy

- obudowa wykonana z wysokiej jakości materiałów

odpornych na wysokie i niskie temperatury

Termoregulator typu ST-431N przeznaczony jest do obsługi zaworu

mieszającego trójdrogowego lub czterodrogowego z możliwością

podłączenia dodatkowej pompy zaworu.

Opcjonalnie sterownik ten może współpracować z dwoma modułami ST-61,

co daje możliwość sterowania w sumie trzema zaworami mieszającymi.

Sterownik ten jest wyposażony w funkcję sterowania pogodowego oraz

posiada możliwość podłączenia regulatora pokojowego.

Dodatkowym atutem urządzenia jest zabezpieczenie temperatury powrotu,

spełniające funkcję ochrony przed zagotowaniem wody w krótkim obiegu

kotła lub przed zbyt niską temperaturą powracającej do kotła wody.

Sterownik współpracuje również ze sterownikiem pokojowym ST-298

na złączu RS lub innym, który posiada styki beznapięciowe.

Pokazuje temperaturę c.o., c.w.u, blokada rodzicielska itp.

Zasada działania zaworu opiera się na mieszaniu zasilającej ciepłej wody

obiegowej, z wodą, która powraca z obiegu grzewczego, w celu ustawienia

pożądanej temperatury i utrzymania jej przez cały czas na jednakowym poziomie.

Podłączona do każdego zaworu pompa ma pomoc w rozprowadzaniu wody w

instalacji, która nie jest oparta na obiegu grawitacyjnym.

Pompę powinno się montować za zaworem mieszającym, natomiast czujnik

temperatury powinien zostać umieszczony za zaworem i za pompą w celu

jak najdokładniejszej kontroli temperatury na wyjściu zaworu.
