Zasilacz regulowany laboratoryjny

                                                                                                                                                                    0-30V DC, prąd od 2mA do 3A

                                                                                                                                                             Zestaw do samodzielnego montażu !!!

Opis zestawu :

Zestaw do samodzielnego montażu umożliwiający zbudowanie modułu zasilacza liniowego z regulowanym napięcie od 0V do 30V jak również mamy możliwość regulacji ograniczenia wartości prądu wyjściowego od 2mA do 3A.

Wartością napięcia wyjściowego i prądu regulujemy płynnie za pomocą potencjometrów. Na wejściu mamy 4 diody prostownicze w układzie Greatz'a i do zacisków wejściowych możemy dołączyć zarówno napięcie zmienne AC lub stałe DC nie zwracając uwagi na odpowiednią polaryzację.

W celu osiągnięcia pełnych parametrów zasilacza konieczne jest dokupienie i przykręcenie radiatora do wyjściowych tranzystorów mocy by właściwie odprowadzać ciepło.

Parametry zasilacza:

• liniowy stabilizator napięcia
• mostek prostowniczy - 4 diody prostownicze w układzie Greatz'a
• możliwość zasilania napięciem stałym DC lub zmiennym AC
• maksymalne napięcie wejściowe : 24V
• regulowane napięcie wyjściowe: od 0V do 30V
• regulacja ograniczenia prądowego: od 2mA do 3A
• maksymalny prąd wyjściowy: 3A
• wymiary płytki drukowanej: 84x84 mm

INSTRUKCJA MONTAŻU:

Instrukcja montażu zostanie wysłana drogą mailową po zakupie.

Stopień trudności :

• płytka dwustronna z metalizacją otworów
• solder-maska : TAK
• opis montażowy na płytce drukowanej : TAK
• schemat montażowy : TAK
• typ montażu: przewlekany THT
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu dział od razu

Zestaw zawiera :

• płytkę drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

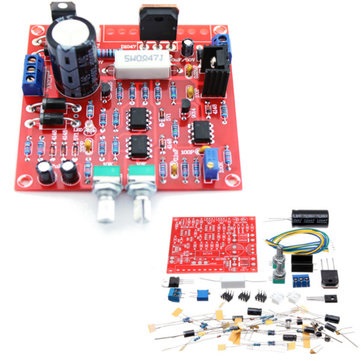

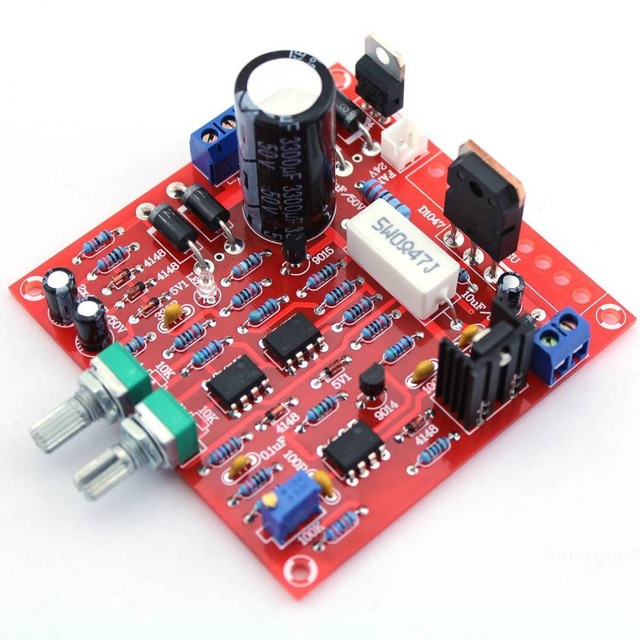

      Zdjęcie zasilacza po właściwym złożeniu :

                                                                                                                              Uwaga !!!

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów, dlatego prawidłowe działanie urządzenia uzależnione jest wyłącznie od umiejętności osoby montującej i jego doświadczenia.

W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów.

Istnieje tylko możliwość odpłatnej naprawy - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu może przekraczać wartość zestawu.

                                                                                                                                                Wystawiamy paragon lub fakturę vat !!!

                                                                                                                                              Wysyłki realizujemy natychmiast  z Polski.
