Czołowy szykomocujący docisk przeciwsobny ze stopką kątową 6841 Gr3

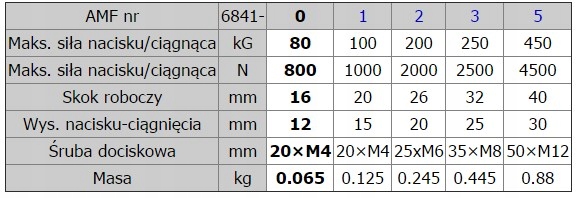

PARAMETRY

• Wielkość: 3
• f1: 2,5 kN
• f2: 2,5 kN
• śruba dociskowa: M8 x 35
• ciężar: 445 g
• a: 12,0
• d: 6,5
• e: 30
• h1: 108,0
• Skok: 32
• hw min.: 22
• hw maks.: 35
• k: 13,0
• l1: 140,0
• l2: 22
• l3: 127,0
• n: 60
• p: 30
• h: 25
• m2: M20 x 1,5
• b min.: 37,0
• b maks.: 59,0

OPIS PRODUKTU

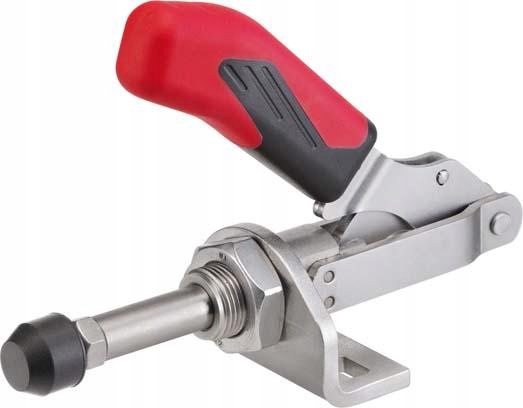

Zacisk z drążkiem przesuwnym z małą stopą kątową

Wykonanie: Zacisk dociskowy i odciągowy z małą stopą kątową (drążek przesuwny i ręczna dźwignia są współbieżne). Długa prowadnica drążka przesuwnego z gwintem mocującym i nakrętką. Ocynkowany i pasywowany. Części dźwigni i drążek przesuwny ze stali do ulepszania. Nity z nierdzewnej stali poruszają się w utwardzanych dyfuzyjnie tulejach łożyskowych, ze względu na brak miejsca nie dotyczy wielkości 0, 1 i 5. Punkty łożyskowe smarowane. Uchwyt z czerwonego, olejoodpornego tworzywa sztucznego. Dla wielkości 0, 2 i 3: Ergonomiczny uchwyt odporny na oleje z dużą powierzchnią na dłoń i miękkim komponentem. Ręczną dźwignię można obrócić pod dowolnym kątem względem powierzchni podstawy.

Zastosowanie: Stosować jako zacisk dociskowy i odciągowy. Zacisk można zamocować bez stopy kątowej na blaszanych ściankach lub w korpusie urządzenia, wykorzystując jego gwint.

Zakres dostawy: Komplet z ulepszaną, ocynkowaną śrubą dociskową.

Wskazówka: Wielkość 0 i 3 także dostępne w wersji i nierdzewnej.

Także dostępna ze stali nierdzewnej

Charakterystyka produktu:

O dużym skoku

Z poziomym kierunkiem siły ciągnącej/naciskającej i poziomą płytą mocującą

Płytę mocującą można zdemontować, a ramię napinające odłączone od płyty zamocować do dowolnego urządzenia mocującego, obiektu mocowanego itp.

Cynkowane

Rękojeść pokryta tworzywem sztucznym

Typu NI- w wykonaniu nierdzewnym, przeznaczone do zastosowań w przemyśle chemicznym, spożywczym, w warunkach morskich itp.

Antymagnetyczne, odporne na korozję i kwasy

EAN 4020772094133
