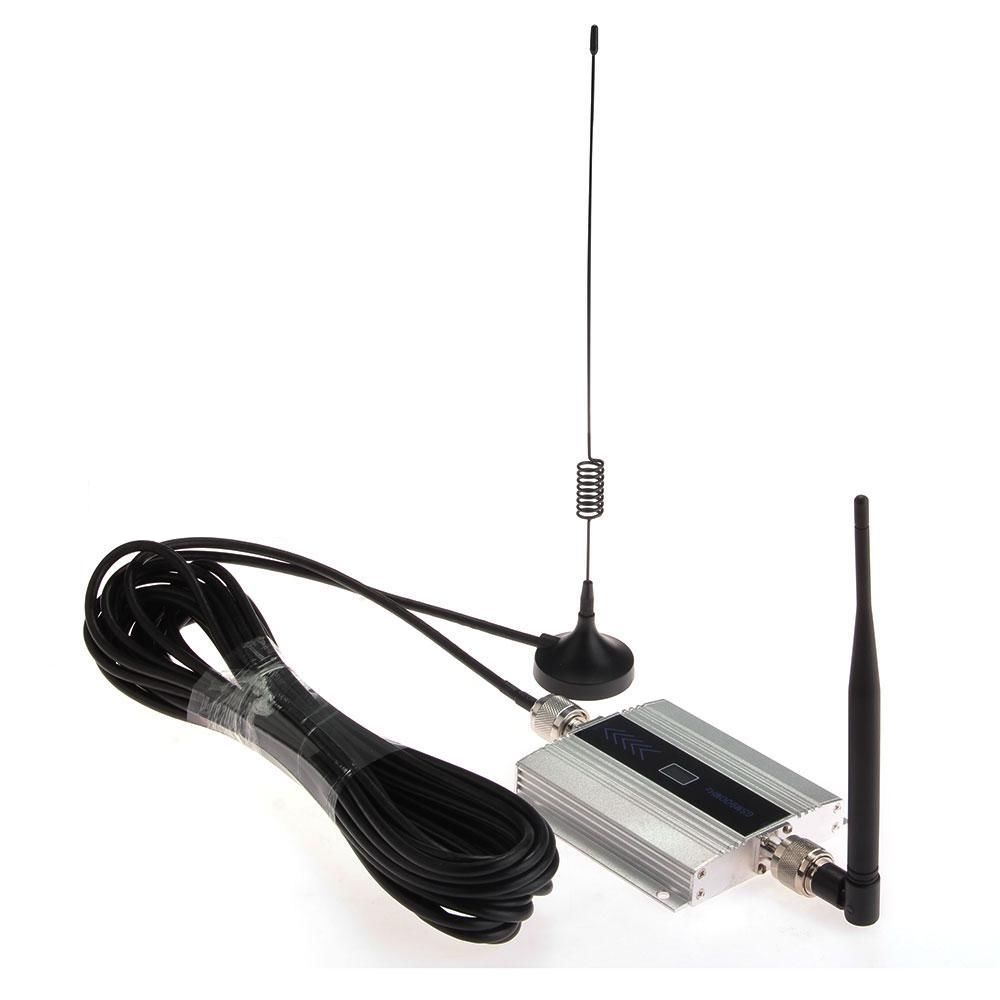

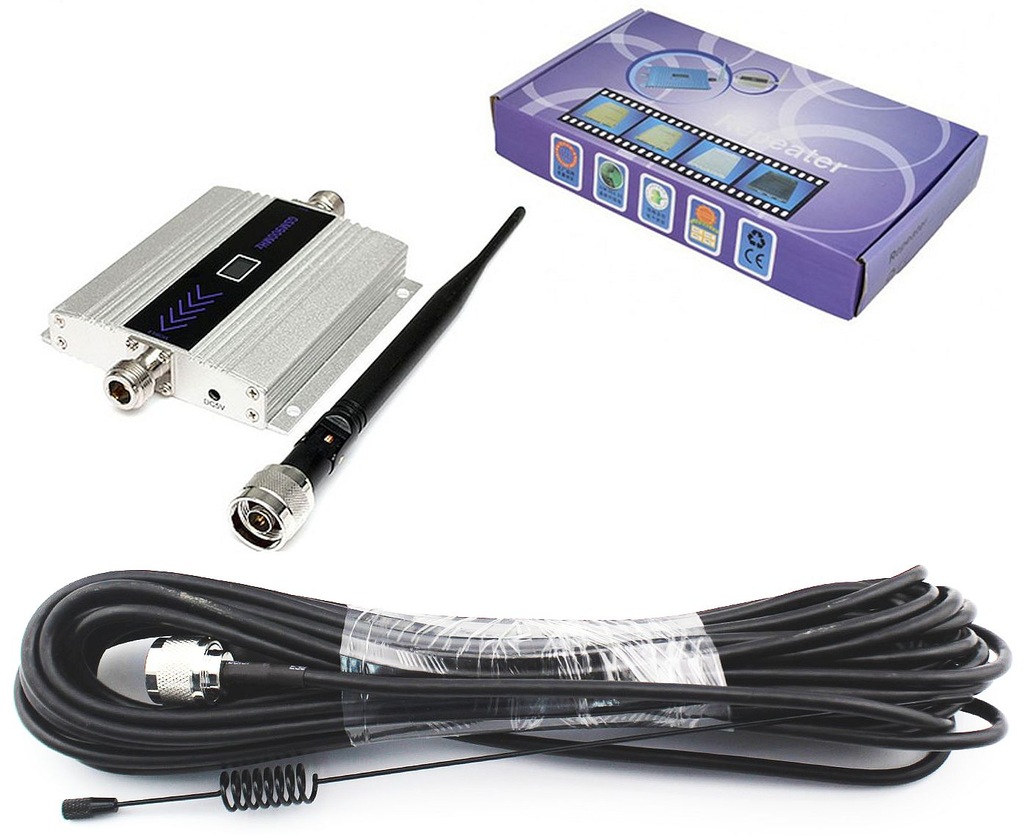

Kompletny Zestaw z Antenami

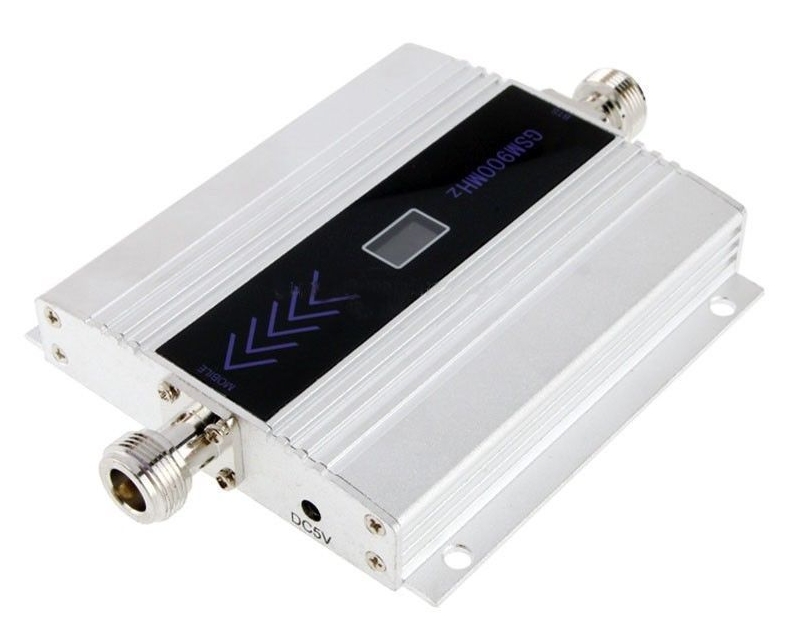

WZMACNIACZ - REPEATER SYGNAŁU GSM WST17C

Instrukcja montażu w j. polskim. Sposób doboru właściwego wzmacniacza opisany w treści aukcji.

PRZEZNACZENIE URZĄDZENIA

Zestaw Repeater WST17C jest przeznaczony do wzmacniania sygnału telefonii komórkowej GSM w budynkach. Doskonale nadaje się do stosowania w miejscach gdzie  sygnał GSM jest prawidłowy na zewnątrz , ale słaby lub zanikający  we wnętrzu budynku. Urządzenie poprawia jakość połączeń głosowych jak i transmisji danych GPRS i EDGE we wnętrzu budynku .  Sprawdza się bardzo dobrze w terenie płaskim i słabo pofałdowanym, na terenach wiejskich i słabo zurbanizowanych, przy bardzo małej gęstości zabudowy. Ze względu na do okólną charakterystykę anteny zewnętrznej należy unikać stosowania tego zestawu w bezpośrednim sąsiedztwie innych abonentów telefonii GSM. Zestaw może powodować zakłócenia lub uniemożliwić korzystanie z telefonii innym abonentom, znajdującym się w zasięgu anteny wzmacniacza.  W terenie gęsto zaludnionym należy stosować wzmacniacze wyposażone w anteny kierunkowe.

FUNKCJONALNOŚĆ

• Bardzo łatwa instalacja  .
• Urządzenie nie wymaga strojenia, ustawiania i żadnej obsługi.
• Full-duplex . Możesz jednocześnie mówić i słuchać
• Technologia ALC automatycznie dostosowuje zakres wzmocnienia.
• Wskaźnik LED stan roboczego i sygnalizacji poziomy sygnału.
• Duża moc liniowa , kontrola intermodulacyjna.
• Niezawodność przez zgodność z normą GB6993 - 86
• Kompatybilność elektromagnetyczna zgodnie z normą ETS300 609-4

ZASADA DZIAŁANIA

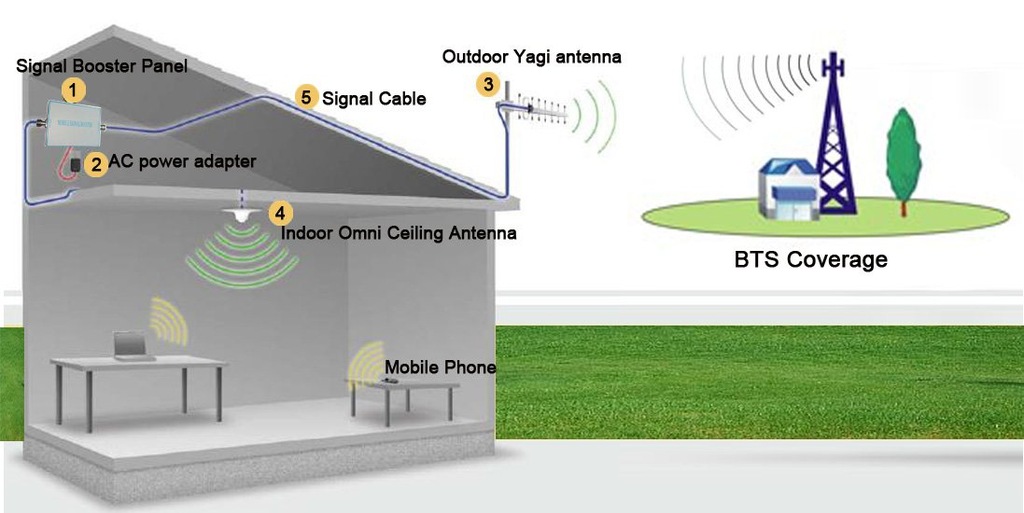

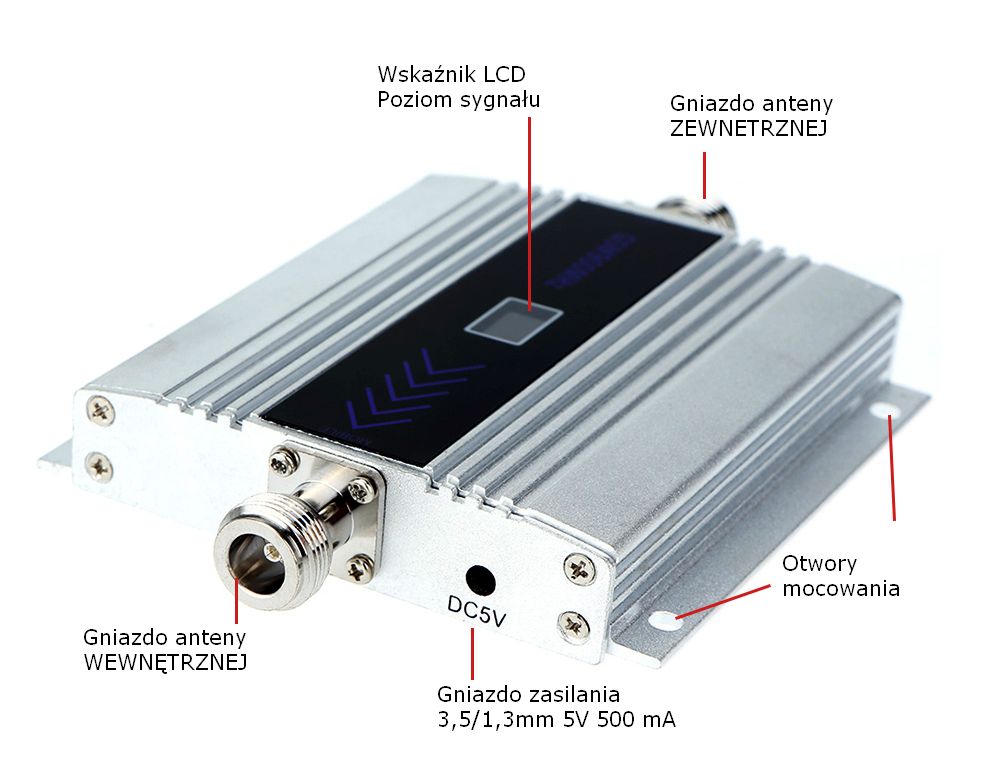

Działanie urządzenia polega na odbiorze słabego sygnału GSM od stacji bazowej, za pomocą anteny umieszczonej w najkorzystniejszym do tego miejscu. Następnie z pomocą kabla sygnał przekazywany jest do wzmacniacza i anteną wewnętrzną rozsiewany w pomieszczeniu lub kondygnacji docelowej. Należy przy tym zachować zasadę separacji miedzy antenami repeatera. Antena  zewnętrzna powinna być zawsze zamontowana jak najwyżej ( nie koniecznie na dachu)  i odseparowana np. ścianą , stropem lub blachą pokrycia dachowego  od anteny wewnętrznej. Nowością jest zastosowanie wyświetlacza LCD, który kontroluje stan pracy urządzenia.

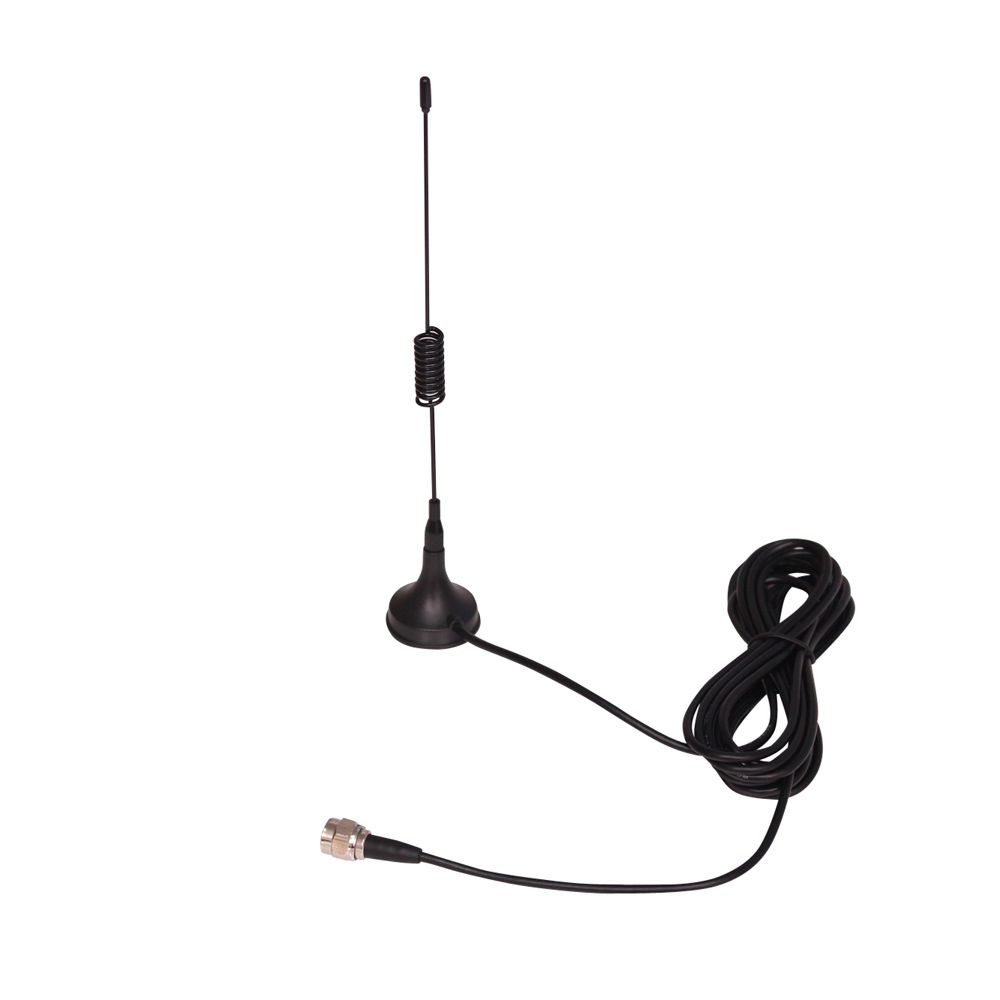

ANTENA ZEWNĘTRZNA:

• Pasmo 806 MHz - 960 MHz
• Zysk 3 dB
• Impedancja 50 ohm
• Tłumienie kabla <0,075 dB
• Ilość elementów 1
• Długość bez kabla 30 cm
• Waga 0,2 kg
• Podstawa magnetyczna

SPECYFIKACJA ZESTAWU:

• Zakres częstotliwości : 890 ~ 915MHz Uplink 935 ~ 960MHz Downlink
• Wzmocnienie ( dB ) : ≥ 50 Uplink, ≥ 55 Downlink
• Antena zewnętrzna zysk ( dB ) : 3
• Antena wewnętrzna zysk ( dB ) : 3
• Eksport energii ( Po) : ≥ 10dBm
• I / O Impedancja złącza 50Ω / N
• Zakłócenia : ≤ 4dB
• Opóźnienie transmisji : ≤ 0.5μs
• Temperatura otoczenia : - 10oC ~ 60oC
• Zasilanie: AC110 ~ 220V 45 ~ 55Hz
• Wymiary: 105 x 85 x 20 mm
• Niezawodność w/g normy GB6993 - 86
• Kompatybilność elektromagnetyczna w/g normy ETS300 694-4
• Wzmacniacz obsługuje pasmo GSM900 , współpracuje z siecią GSM / EGSM 900MHz 2G ,
• Obsługuje dowolnego operatora sieci w zakresie częstotliwości 890 ~ 915MHz oraz 935 ~ 960MHz (wszyscy polscy operatorzy).
• Repeater GSM jest urządzeniem nadawczym i w większości krajów europejskich do jego używania uprawnieni wyłącznie operatorzy telekomunikacyjni posiadający rezerwację częstotliwości. Dodatkowo w części krajów UE repeatery mogą być używane przez osoby fizyczne i firmy tylko po uzyskaniu pisemnej zgody od operatora sieci telefonii komórkowej. Samodzielny montaż oraz używanie wzmacniaczy GSM/UMTS/LTE zwanych również repeaterami przez osoby nieuprawnione jest prawnie zabronione. Prawo do instalacji tego typu urządzeń posiadają wyłącznie operatorzy sieci komórkowych. Niezastosowanie się do powyższego może zostać uznane, jako czyn podlegający grzywnie, a w przypadku działania w sposób uporczywy, karze ograniczenia albo pozbawienia wolności do lat 2 .W Polsce szczegółowych informacji udziela Urząd Komunikacji Elektronicznej.

INSTALACJA

- Instalacja urządzenia "Plug and Play" jest bardzo prosta i nie wymaga żadnych narzędzi. Należy wybrać jedynie miejsce gdzie sygnał jest stabilny. Można do tego celu użyć zwykłego telefonu.

- Antenę zewnętrzną zamocować w położeniu pionowym , możliwie wysoko, tak aby uniknąć sprzężenia z anteną wewnętrzną i ograniczyć zakłócenia.

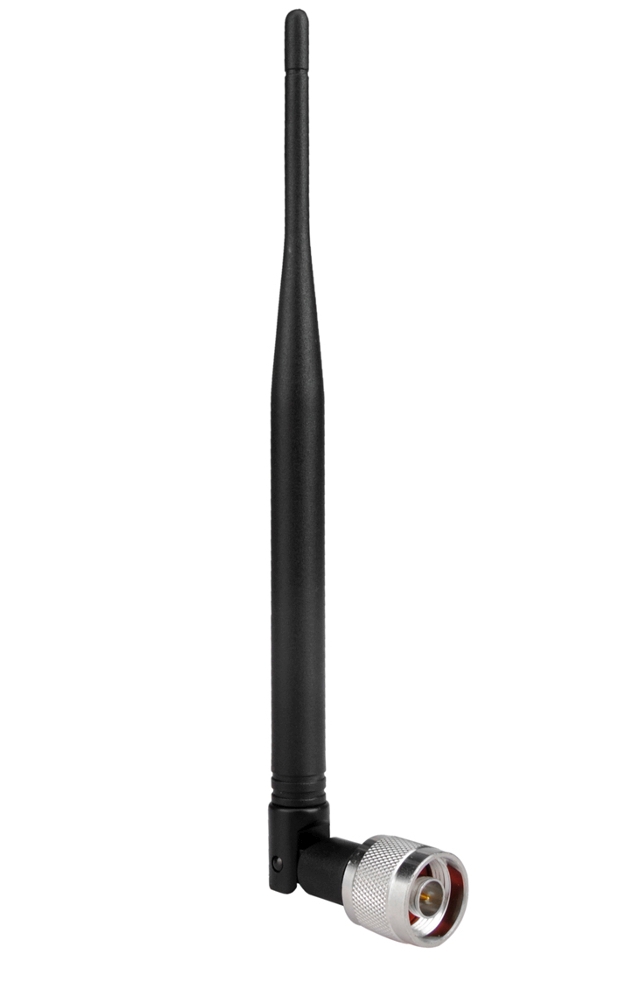

- Antena wewnętrzna jest antena dookólną i nie wymaga żadnych ustawień. Jest dokręcana bezpośrednio do urządzenia.

- Aby urządzenie działało prawidłowo należy zapewnić odpowiednią separację przestrzenną anten ( wewnętrznej od zewnętrznej) , dlatego umieszczamy je możliwie jak najdalej od siebie, na różnych poziomach, np. jedna antena na dachu , druga na parterze budynku.

- Nie zaleca się włączania urządzenia z podłączonymi antenami , kiedy obie znajdują się w jednym pomieszczeniu. Skutkiem może być uszkodzenie urządzenia.

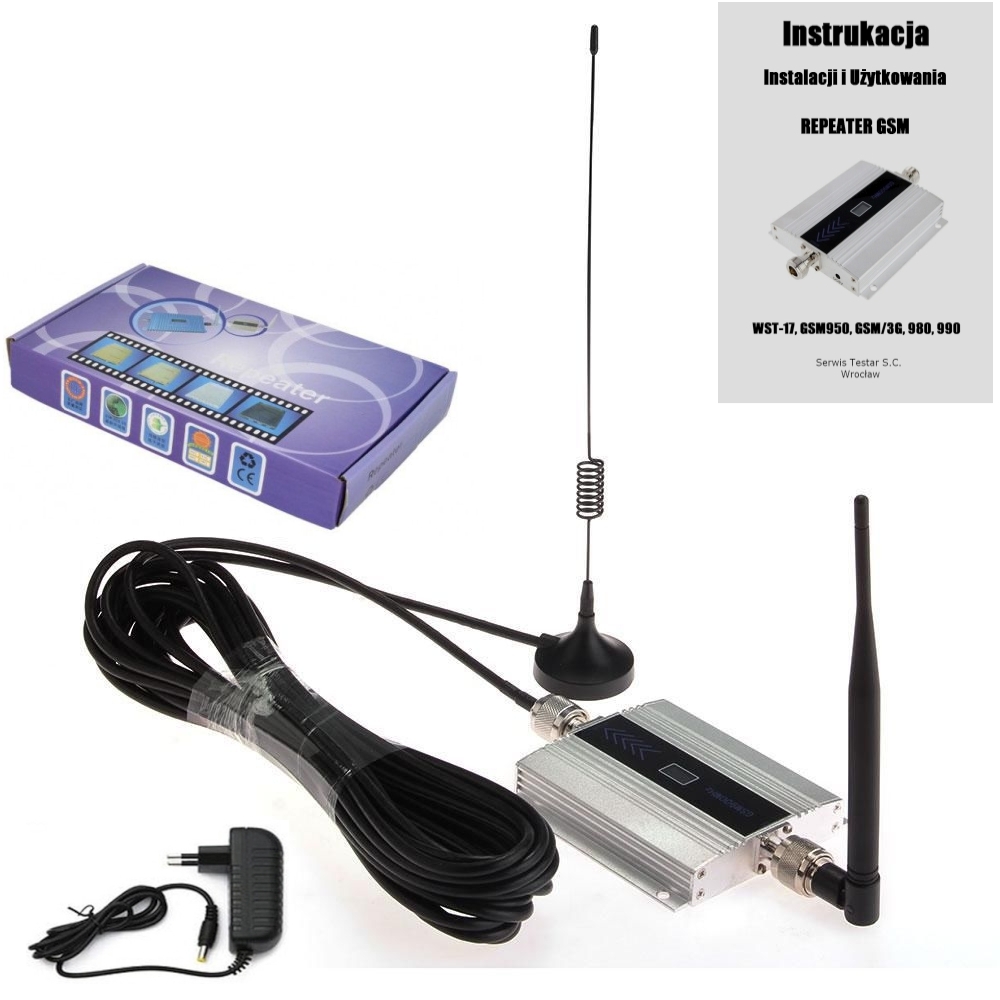

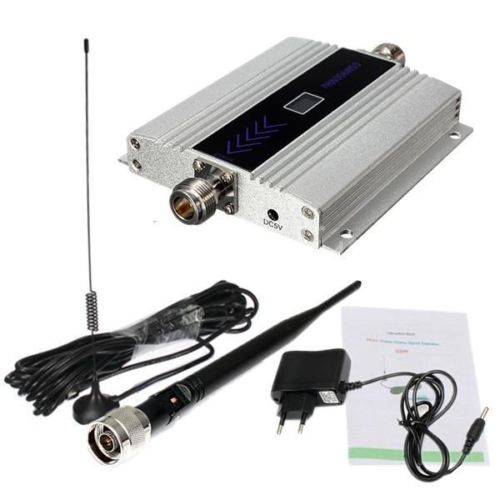

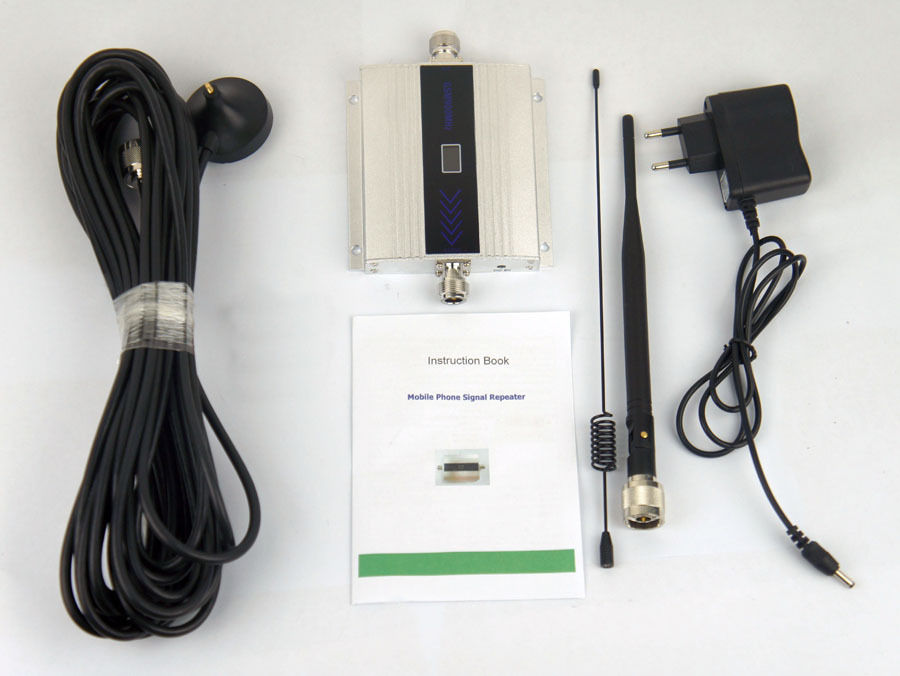

ZAWARTOŚĆ OPAKOWANIA:

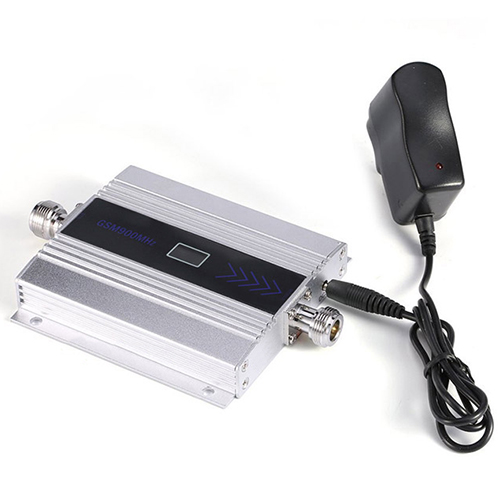

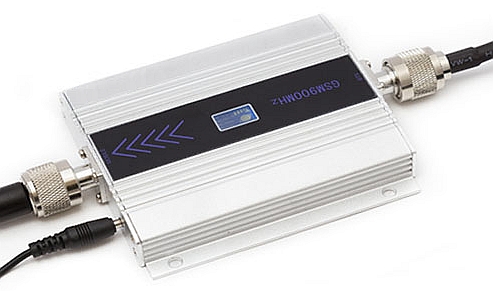

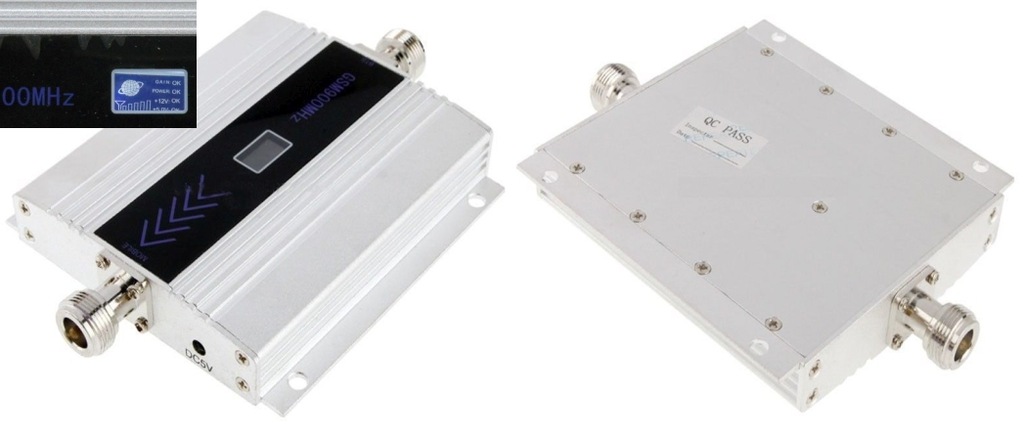

• WST 17C GSM 900 Repeater
• Antena zewnętrzna Prętowa z kablem 10 m
• Antena wewnętrzna prętowa z przegubem
• Zasilacz AC 5V
• Instrukcja obsługi w j. polskim
