PRZEZNACZENIE URZĄDZENIA

Zestaw Repeater WST17 jest przeznaczony do wzmacniania sygnału telefonii komórkowej GSM w budynkach. Doskonale nadaje się do stosowania w miejscach oddalonych powyżej 4 km od stacji bazowych BTS , gdzie  sygnał GSM jest słaby lub zakłócony przez przeszkody terenowe lub inne źródła emisji fal elektromagnetycznych. Urządzenie poprawia jakość połączeń głosowych jak i transmisji danych GPRS i EDGE.  Sprawdza się bardzo dobrze w terenie płaskim i słabo pofałdowanym, na terenach wiejskich i słabo zurbanizowanych, przy małej gęstości zabudowy. W terenie górzystym, wiejskim zaleca się stosowanie innych wzmacniaczy GSM , o większym wzmocnieniu i z antenami zewnętrznymi o dużym zysku.

FUNKCJONALNOŚĆ

• Duży zysk , łatwa instalacja i obsługa .
• Full-duplex .
• Technologia ALC automatycznie dostosowuje zakres.
• Wskaźnik LED stan roboczego i sygnalizacji poziomy sygnału.
• Duża moc liniowa , kontrola intermodulacyjna.
• Niezawodność przez zgodność z normą GB6993 - 86
• Kompatybilność elektromagnetyczna zgodnie z normą ETS300 609-4

ZASADA DZIAŁANIA

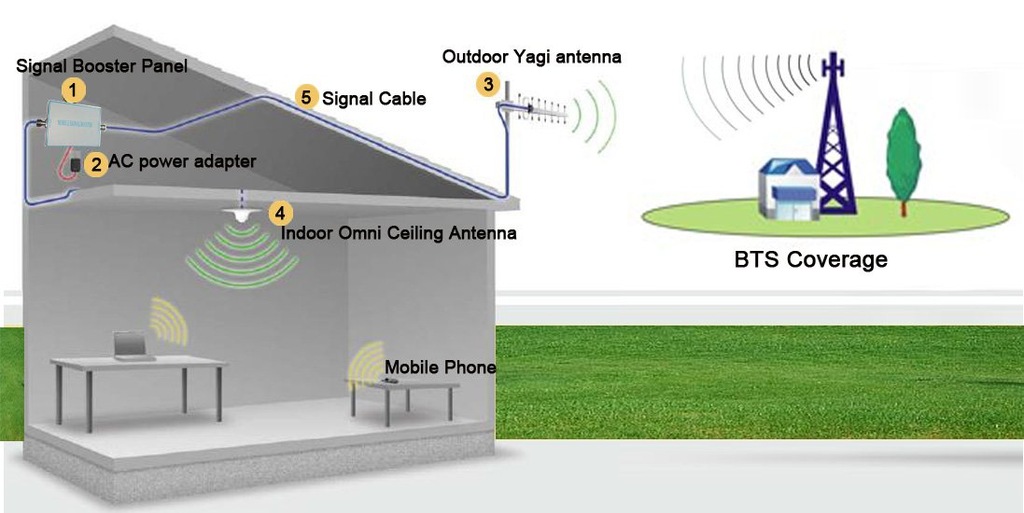

Działanie urządzenia polega na odbiorze słabego sygnału GSM od stacji bazowej, za pomocą anteny umieszczonej w najkorzystniejszym do tego miejscu. Następnie z pomocą kabla sygnał przekazywany jest do wzmacniacza i anteną wewnętrzną rozsiewany w pomieszczeniu lub kondygnacji docelowej. Należy przy tym zachować zasadę separacji miedzy antenami repeatera. Antena  zewnętrzna powinna być zawsze zamontowana jak najwyżej ( nie koniecznie na dachu)  i odseparowana np. ścianą , stropem lub blachą pokrycia dachowego  od anteny wewnętrznej. Nowością jest zastosowanie wyświetlacza LCD, który kontroluje stan pracy urządzenia.

SPECYFIKACJA ZESTAWU:

• Zakres częstotliwości : 890 ~ 915MHz Uplink 935 ~ 960MHz Downlink
• Wzmocnienie ( dB ) : ≥ 50 Uplink, ≥ 55 Downlink
• Antena zewnętrzna zysk ( dB ) : 8
• Antena wewnętrzna zysk ( dB ) : 3
• Eksport energii ( Po) : ≥ 10dBm
• I / O Impedancja złącza 50Ω / N
• Zakłócenia : ≤ 4dB
• Opóźnienie transmisji : ≤ 0.5μs
• Temperatura otoczenia : - 10oC ~ 60oC
• Zasilanie: AC110 ~ 220V 45 ~ 55Hz
• Wymiary: 105 x 85 x 20 mm
• Niezawodność w/g normy GB6993 - 86
• Kompatybilność elektromagnetyczna w/g normy ETS300 694-4
• Wzmacniacz obsługuje pasmo GSM900 , współpracuje z siecią GSM / EGSM 900MHz 2G ,
• Obsługuje dowolnego operatora sieci w zakresie częstotliwości 890 ~ 915MHz oraz 935 ~960MHz (wszyscy polscy operatorzy).
• Repeater GSM jest urządzeniem nadawczym i w większości krajów europejskich do jego używania uprawnieni wyłącznie operatorzy telekomunikacyjni posiadający rezerwację częstotliwości. Dodatkowo w części krajów UE repeatery mogą być używane przez osoby fizyczne i firmy tylko po uzyskaniu pisemnej zgody od operatora sieci telefonii komórkowej. Samodzielny montaż oraz używanie wzmacniaczy GSM/UMTS/LTE zwanych również repeaterami przez osoby nieuprawnione jest prawnie zabronione. Prawo do instalacji tego typu urządzeń posiadają wyłącznie operatorzy sieci komórkowych. Niezastosowanie się do powyższego może zostać uznane, jako czyn podlegający grzywnie, a w przypadku działania w sposób uporczywy, karze ograniczenia albo pozbawienia wolności do lat 2 .W Polsce szczegółowych informacji udziela Urząd Komunikacji Elektronicznej.

-Gwarancja 24  miesięce.

INSTALACJA

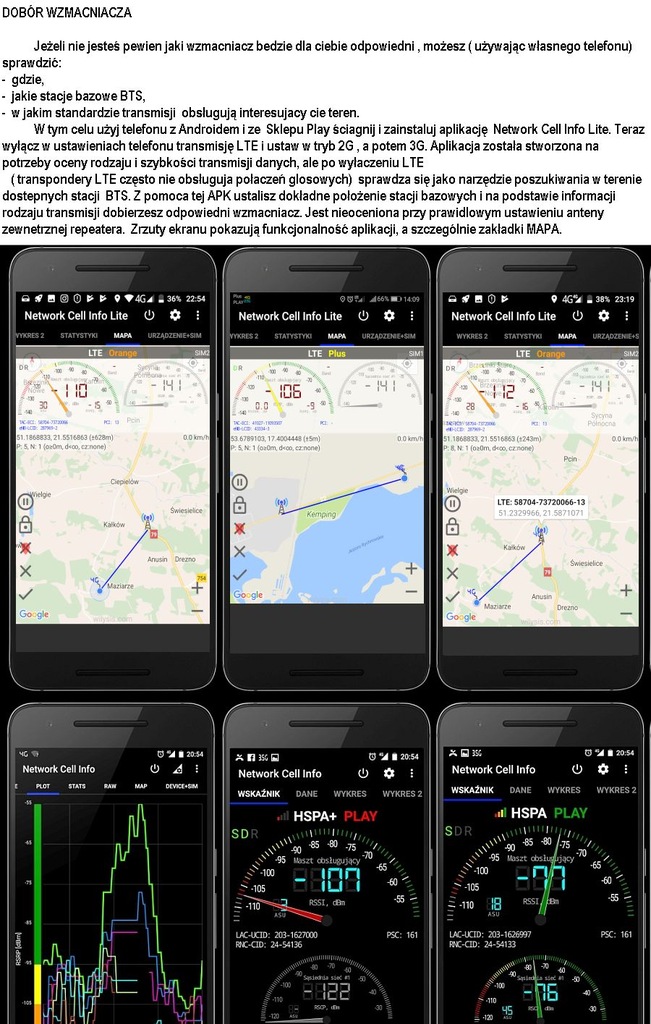

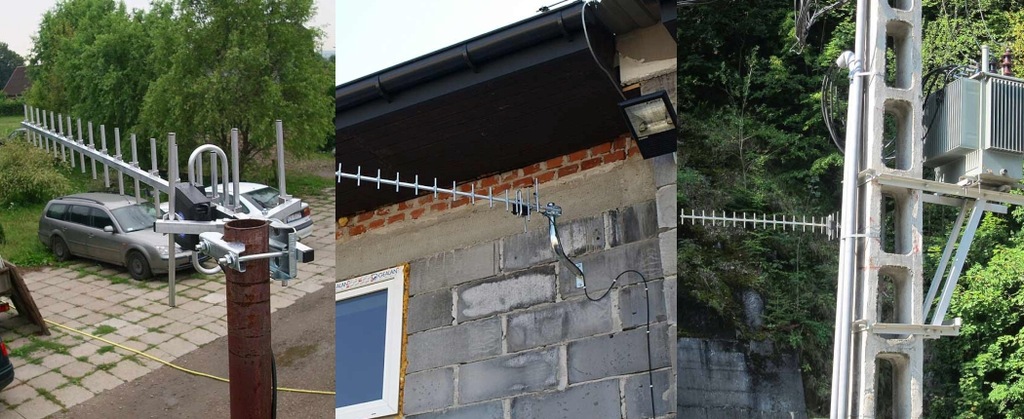

- Instalacja urządzenia "Plug and Play" jest bardzo prosta, jedynie umocowanie anteny zewnętrznej wymaga użycia narzędzi. Sposoby mocowania anteny pokazane są dalej. Do jej instalacji należy wybrać miejsce o możliwie najlepszym poziomie sygnału GSM. Do jego ustalenia używamy po prostu wskaźnika w naszym telefonie lub aplikacji Network Cell Info Lite za sklepu Play.

- Należy pamiętać aby antenę zamocować w położeniu ( przyjrzyj się zamieszczonym fotografiom , poprzeczki anteny w pionie) odpowiednim do polaryzacji sygnału GSM ( polaryzacja pionowa inna niż np. dla sygnały TV).

- Polecamy użyć  zakładki MAPA w aplikacji Network Cell Info Lite aby zlokalizować najbliższy nadajnik. Na tej podstawie można wyznaczyć kierunek na który nakierujemy antenę kierunkową.

- Antena zewnętrzna umieszczona wysoko zapewni dobrą jakość sygnału i ograniczy zakłócenia sygnału innym abonentom.

- Antena wewnętrzna jest antena dookólną i nie wymaga żadnych ustawień.

- Aby urządzenie działało prawidłowo należy zapewnić odpowiednią separację przestrzenną anten, dlatego umieszczamy je możliwie jak najdalej od siebie, na różnych poziomach, np. jedna antena na dachu , druga na parterze budynku.

- Nie zaleca się włączania urządzenia z podłączonymi antenami , kiedy obie znajdują się w jednym pomieszczeniu. Skutkiem może być uszkodzenie urządzenia.

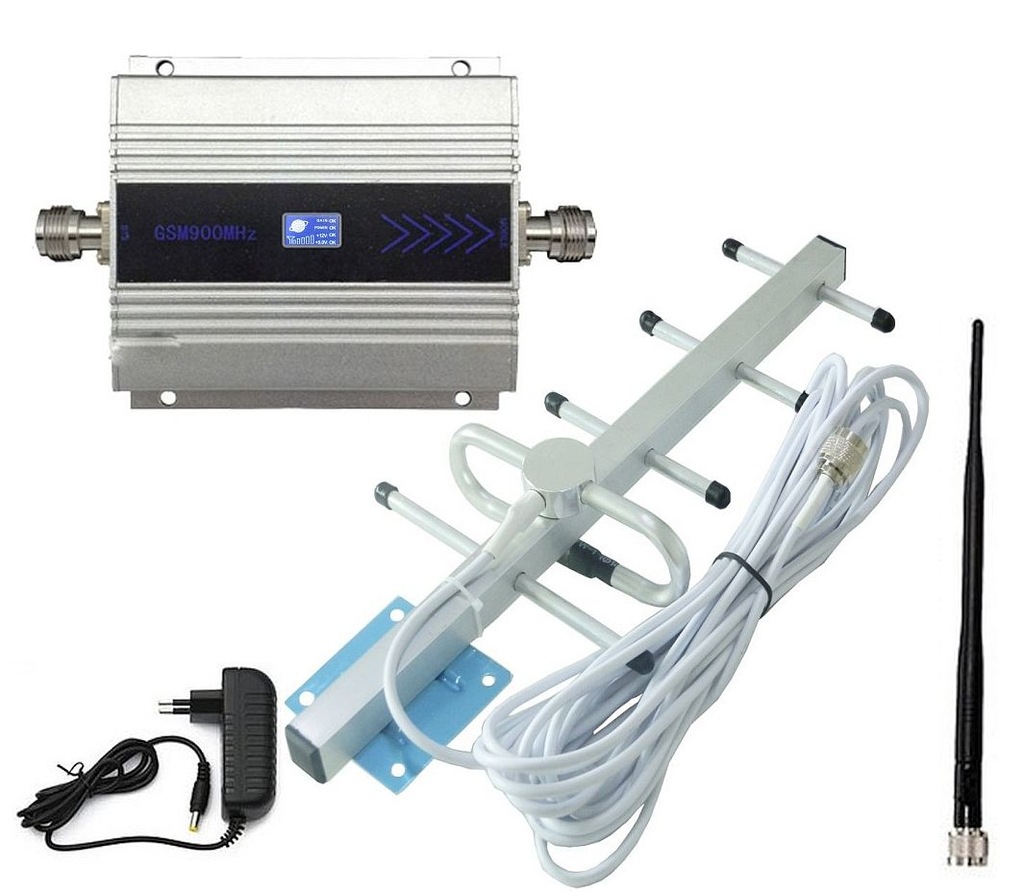

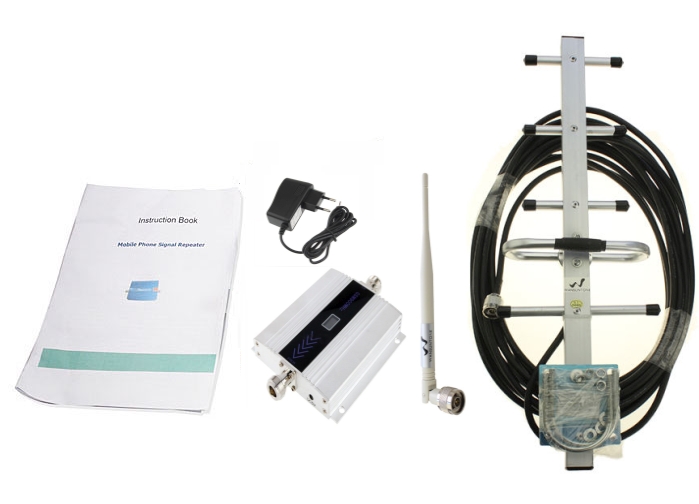

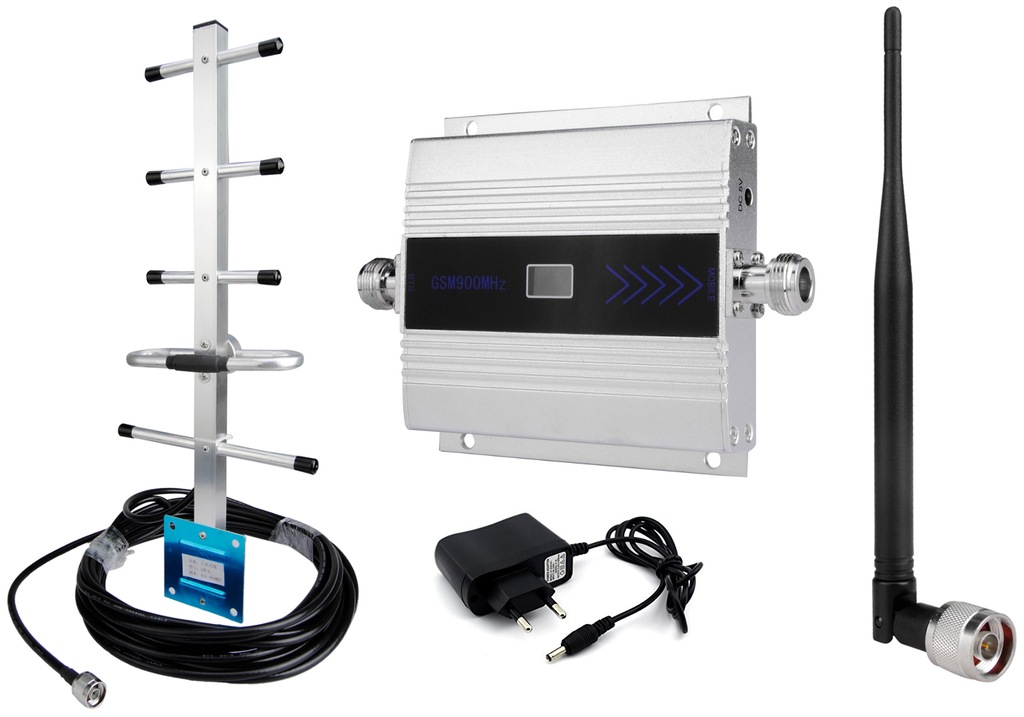

ZAWARTOŚĆ OPAKOWANIA:

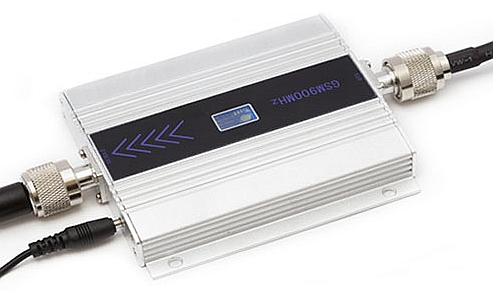

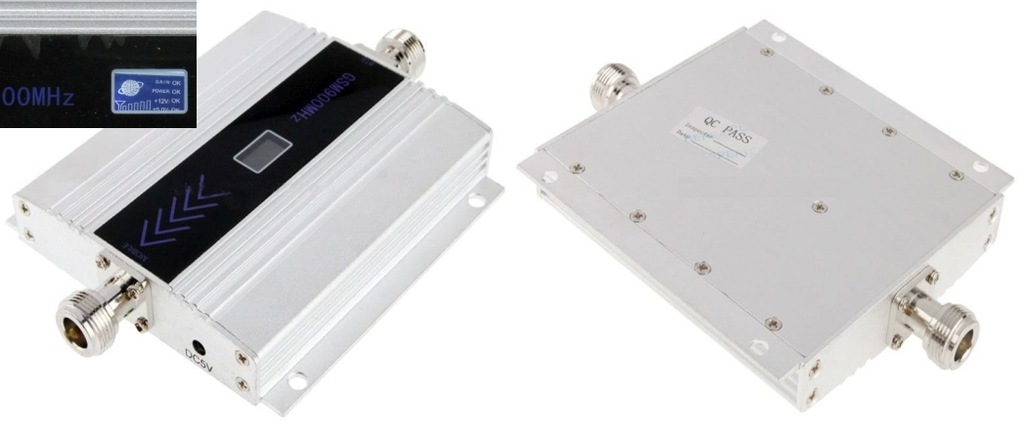

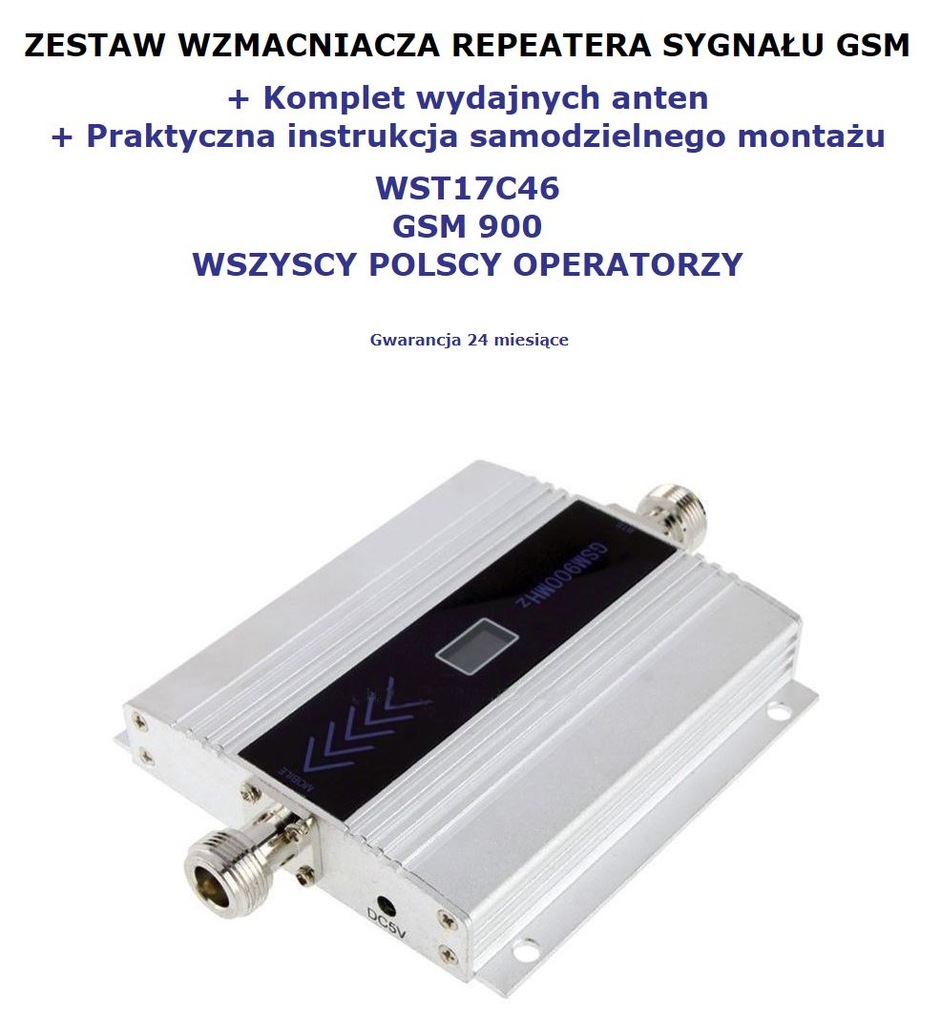

• WST 17C46 GSM 900 Repeater

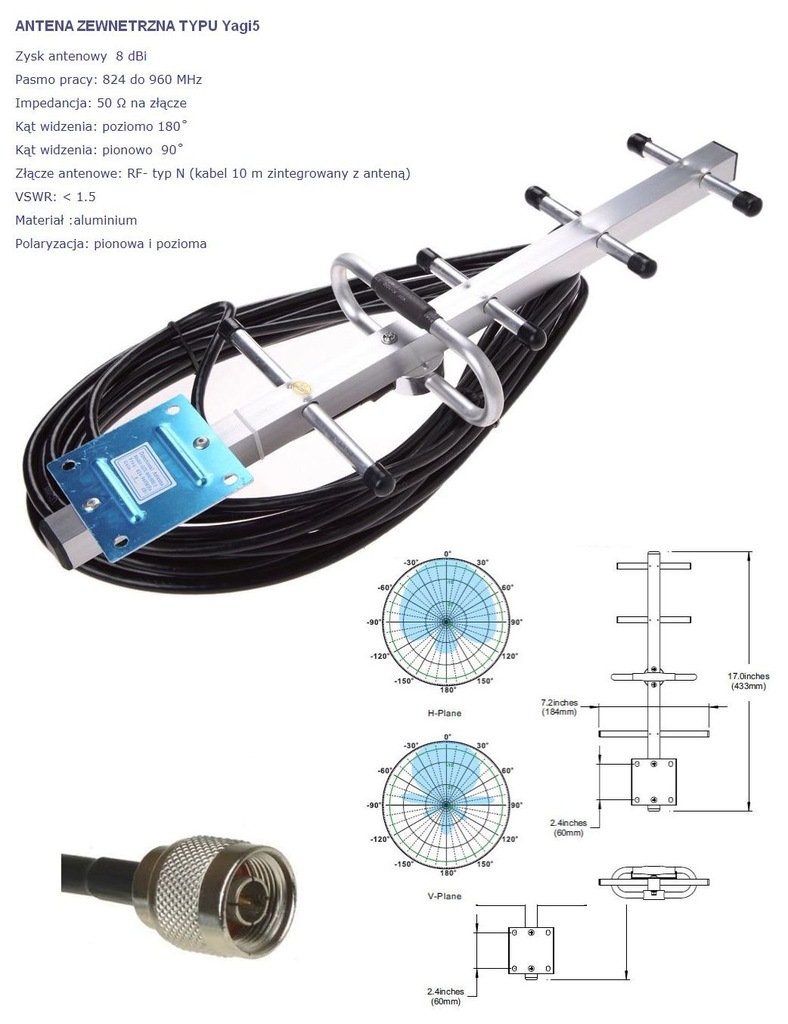

• Antena zewnętrzna Yagi5 z kablem 10 m
• Antena wewnętrzna prętowa z przegubem
• Zasilacz AC 5V
• Instrukcja obsługi w j. polskim
