Dane techniczne:

Moc max: 600 W

Moc znam. RMS: 400 W

Możliwość pracy w trybie: Pełne pasmo/Subwoofer

Pasmo dla trybu subwoofera: 28-150 Hz (regul.)(- 3 dB)

Pasmo pełne: poniżej 0,3%

Możliwość pracy w trybie: Automat/ Manual

Czułość gniazd  we: 100mV, 775mV, 1V

Układ wykrywania napięcia stałego na wyjściu

Układ opóźnionego załączania głośnika

Wzmacniacz wykonywany w wersjach 4 lub 8 ohm.

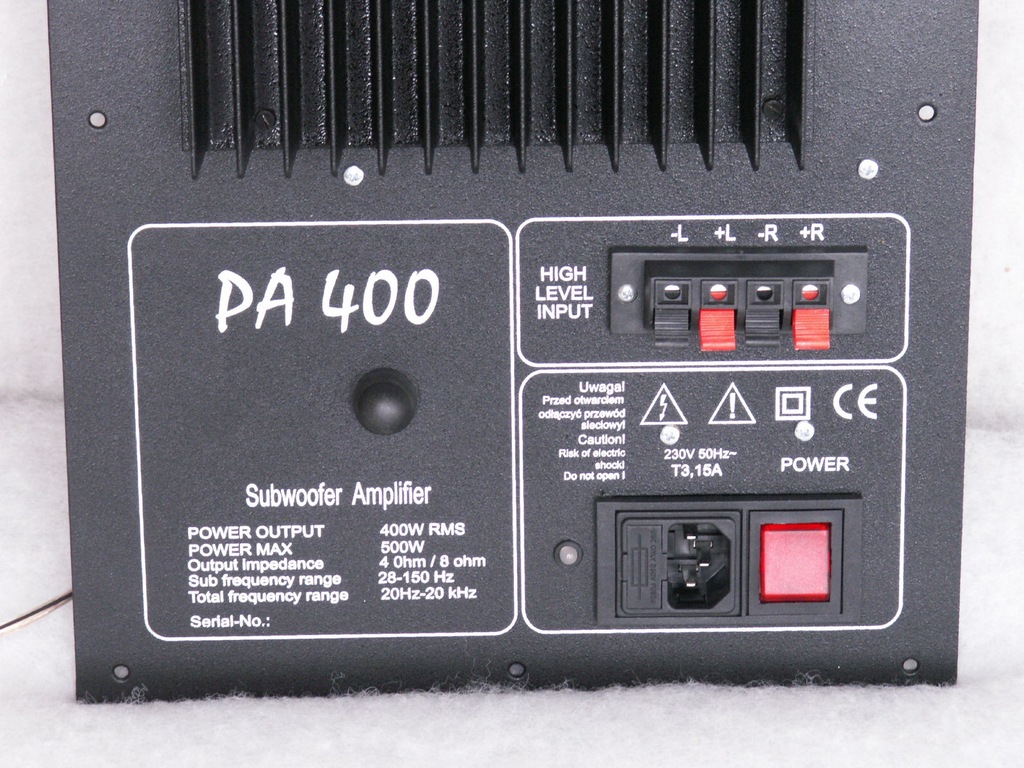

Wymiary PA 400:

- zewn.elewacji: 244 x 340 , wys.elementów elektroniki : ok. 65mm

- otwór montażowy: 200 x 310 mm.

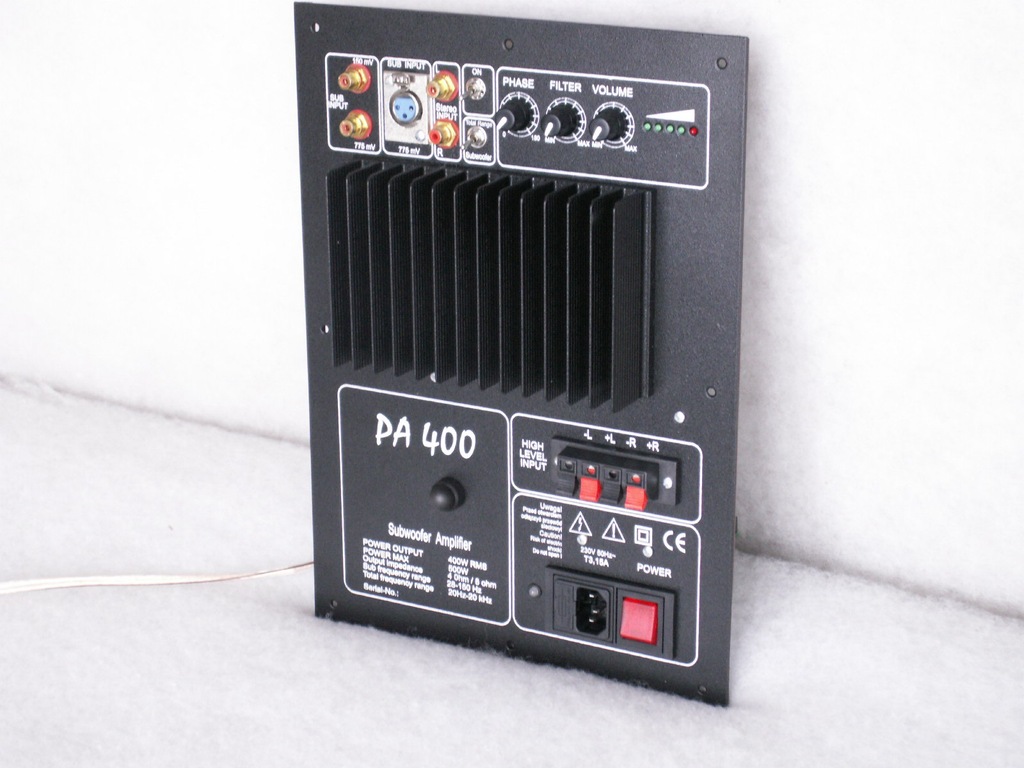

Opis wzmacniacza PA 400:

PA 400 to wzmacniacz o potężnym brzmieniu , zdolny uruchomić głośniki o największych mocach i średnicach.

PA 400 - końcówka mocy na wysokiej klasy profesjonalnych tranzystorach TOSHIBY : 2 SA 1943, 2SC5200 o dużej liniowści ch-ki.

Jest to wzmacniacz  z końcówką mocy zbudowaną na wzór końcówek estradowych.  Wzmacniacz PA 400 składa się następujących modułów :

- panelu gniazd wejściowych z przełącznikami rodzaju pracy

- płytka przedwzmacniacza Preamp 400 zawierającej zespół filtrów aktywnych, wtórników i układu wyświetlacza poziomu sygnału na diodach LED

- płyta końcówki mocy PA 400 - zrealizowanej na superliniowych tranzystorach bipolarnych o dużej mocy , pracujących w klasycznym układzie push-pull w klasie AB

- płytka zabezpieczeń UZ 400 zawierającej : układ wykrywania napięcia stałego, układ opóźnionego załączania głośników

- płytka automatycznego wyłącznika UZ STANDBY 400 – wykrywanie sygnału i automatyka załączania wzmacniacza.

Układ automatycznego wyłącznika odłącza całkowicie cały układ wzmacniacza łącznie z transformatorem zasilającym – płytki Preamp 400, PA 400 i UZ 400 nie znajdują się wówczas pod napięciem.

W stanie czuwania wzmacniacz pobiera ok. 1 W energii.

Przedwzmacniacz(sumator, 4-stopn. Wzmacniacz, przesuwnik fazy)

Dzięki regulowanemu poziomowi sygnału wejściowego PA 380.41 może współpracować w zasadzie z dowolnym zestawem akustycznym lub kinem domowym (szczególnie dużym). Sygnał wejściowy to sygnał m. cz. w zakresie 0 - 100 mV lub 0-775mV, podany na gniazdo typu CINCH. (INPUT).

Na elewacji wzmacniacza znajdują się również gniazda CINCH :AUDIO INPUT i AUDIO OUTPUT dla 2 kanałów stereo. Daje to możliwość podłączenia sygnału normalnego sygnału audio z dowolnego wzmacniacza lub innego źródła z równoczesną możliwością sterowania tym samym sygnałem innego urządzenia. Układ aktywnego filtru dolnoprzepustowego o dużej stromości charakterystyki (24dB/okt) posiada dodatkowy filtr typu subsonic , uniemożliwiający pracę subwoofera w zakresie zakresie infradźwięków.

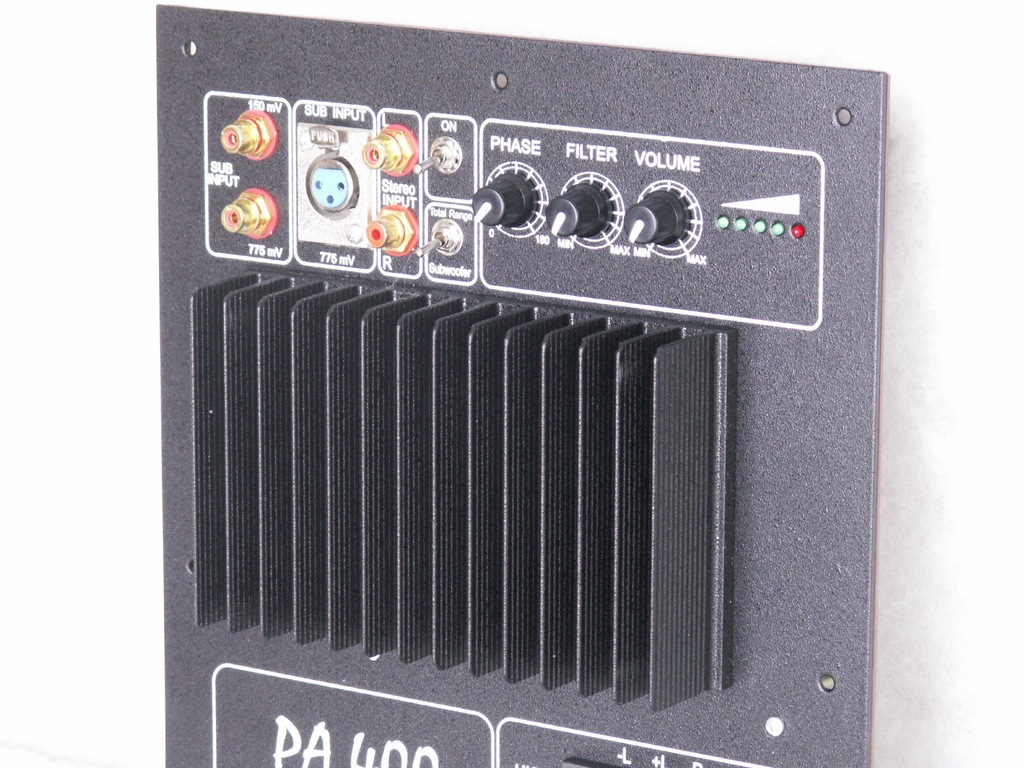

Wzmacniacz PA .400 posiada następujące regulacje:

-regulację poziomu sygnału we pokrętłem SIŁA GŁOSU

-regulację fazy subwoofera względem reszty zestawu pokrętłem FAZA

-regulację szerokości pasma subwoofera pokrętłem PASMO.

-przełącznik rodzaju pracy Full Range/Subwoofer

-przełącznik blokujący układ UZ STANBY 400

Wzmacniacz wykonujemy dla impedancji obciążenia 4 lub 8 ohm.( 2 wersje).
