Do sprzedania wyważarka WD-10

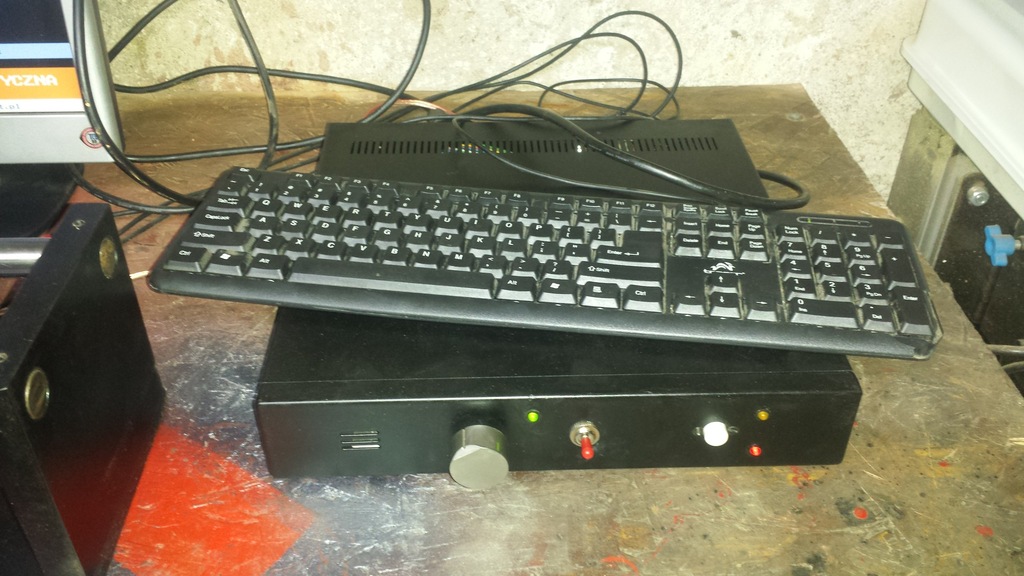

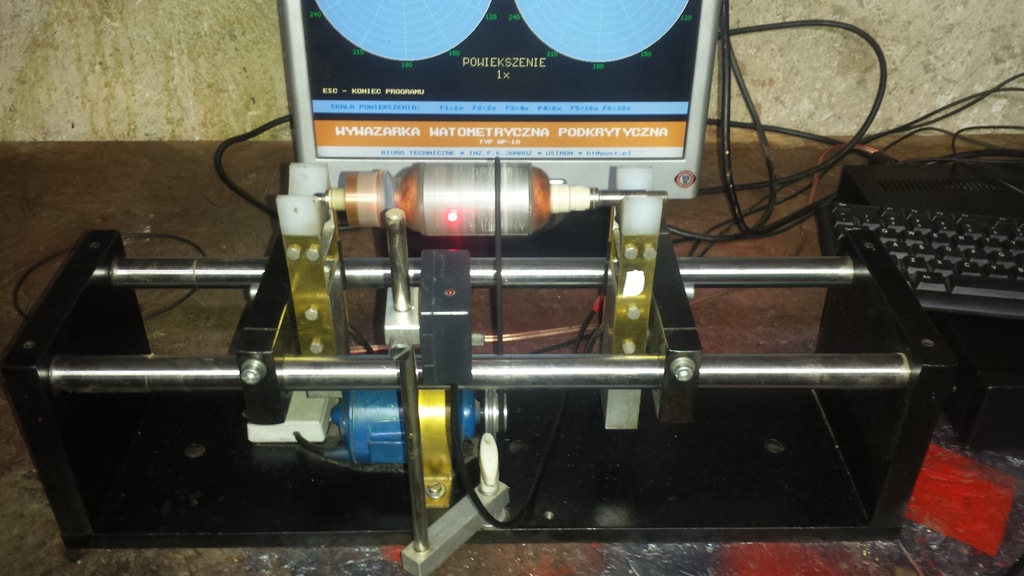

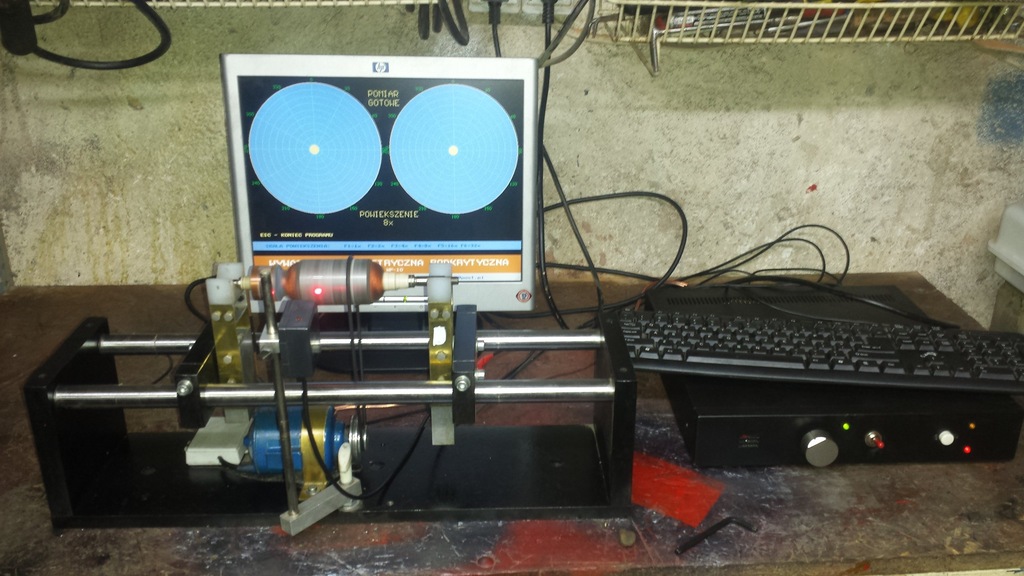

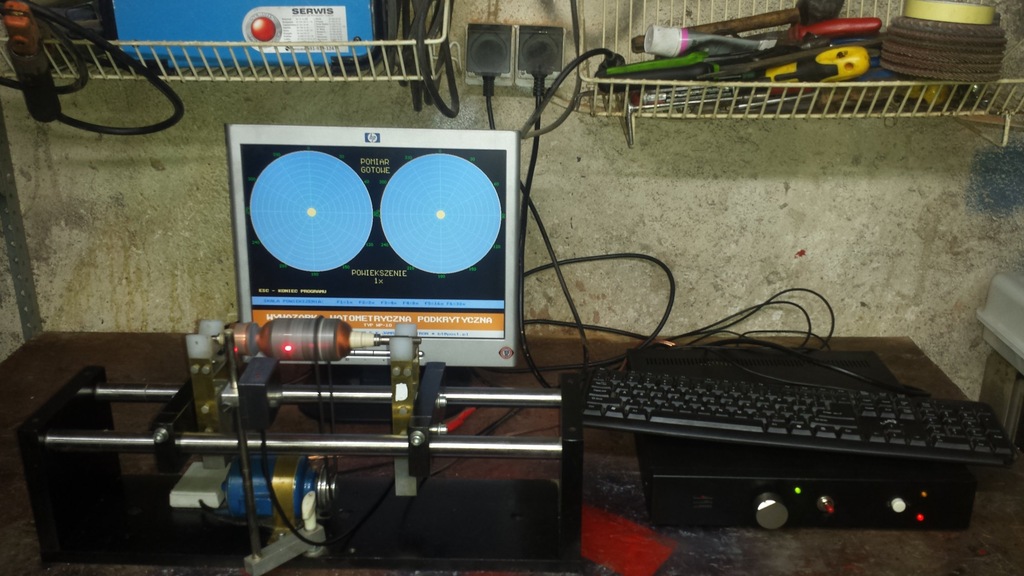

Część mechaniczna to typowy układ wato metrycznej wyważarki pod krytycznej (czyli na tzw. sztywnych podporach), z czujnikami piezo mierzącymi siły działające na podpory (wywołane drganiami obracającego się niewyważonego wirnika) . Powstające w tych czujnikach napięcia stanowią miarę wielkości i konta niewyważenia. Laserowy czujnik służy do śledzenia refleksyjnego znacznika naniesionego na powierzchnię wirnika. Napęd pasowy obwodowy badanego wirnika zapewnia niewielki silnik o regulowanej prędkości obrotowej. W obudowie części elektronicznej mieści się płyta komputera PC, układ elektroniczny wyważarki oraz układ zasilania i regulacji prędkości obrotowej silnika napędzającego.

Układ elektroniczny będący sercem urządzenia zawiera:

-wzmacniacze wstępne sygnałów z czujników (o przełączanym wzmocnieniu)

-układy mnożące

-układ mikroprocesorowego generatora kwadraturowego

-układ filtrów

-przetwornik A/D

-

Płyta PC komunikuje się z płytą układu elektronicznego i zapewnia:

-przełączanie wzmocnienia wzmacniaczy wstępnych

-przełączanie mierzonych kanałów

-sterowanie przetwornikami A/D

-wykonywanie obliczeń

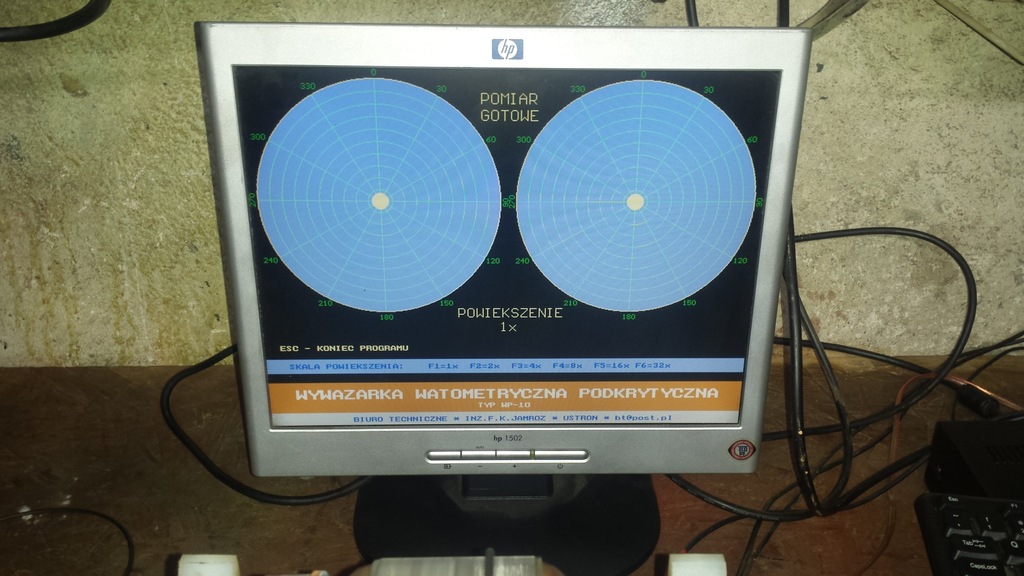

-prezentowanie wyników na ekranie

Zastosowana w tym urządzeniu tzw. wato metryczna zasada pomiaru zapewnia najwyższą selektywność pomiaru, odporność na drgania zakłócające (pochodzące od napędu, tarcia czopów czy szumu łożysk na podporach). Metoda ta zapewnia czułość pomiaru wymaganą przy pomiarach niewyważenia wirników wysokoobrotowych.

Max. rozstaw podpór 400 mm (tj od łożyska do łożyska)

Max. obciążenie badanym wirnikiem 5 kg.
