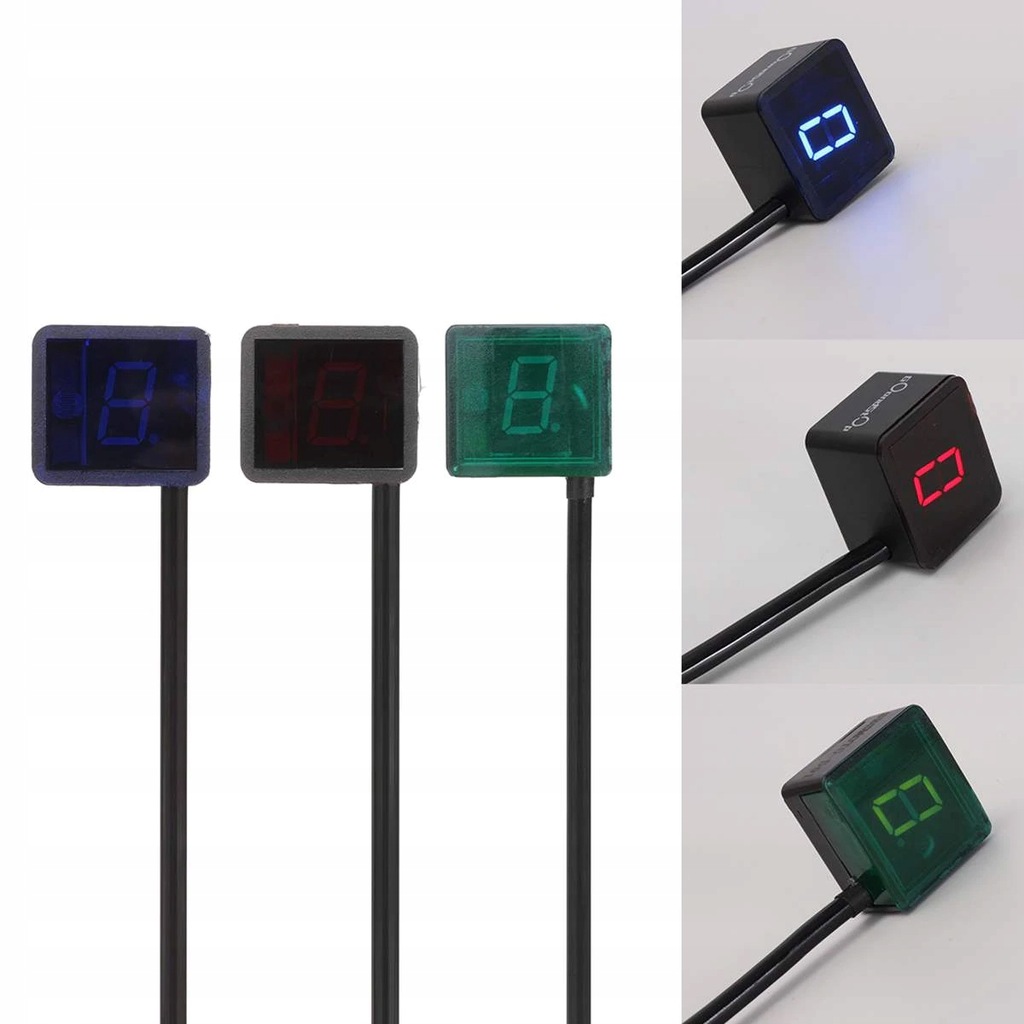

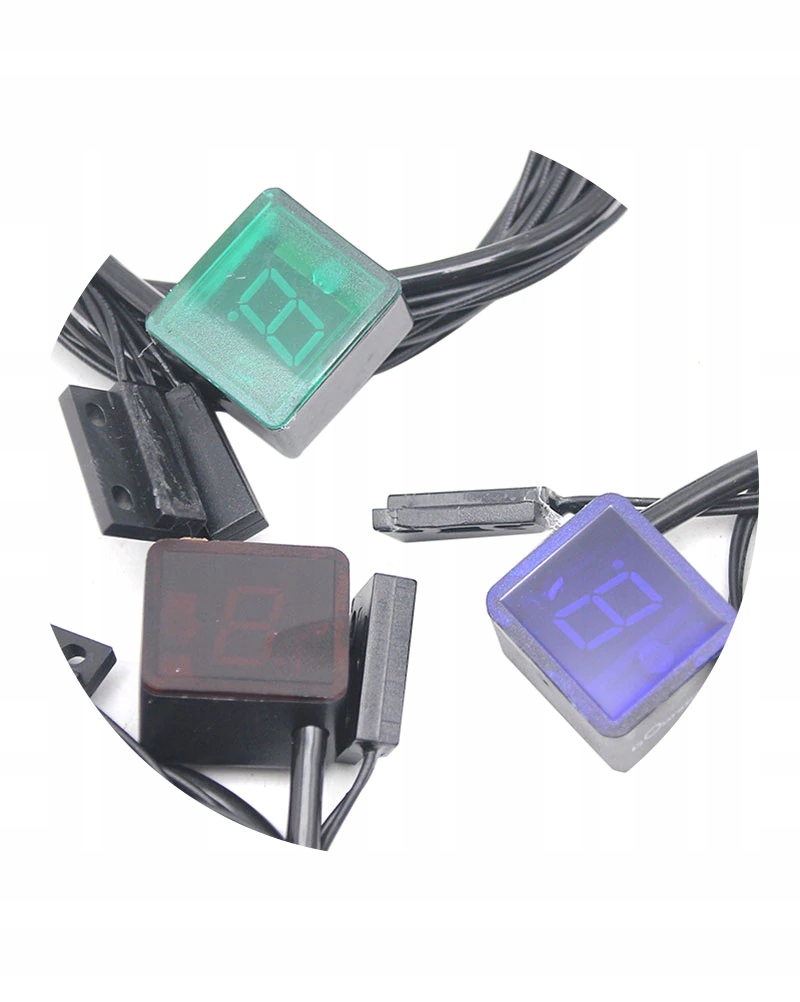

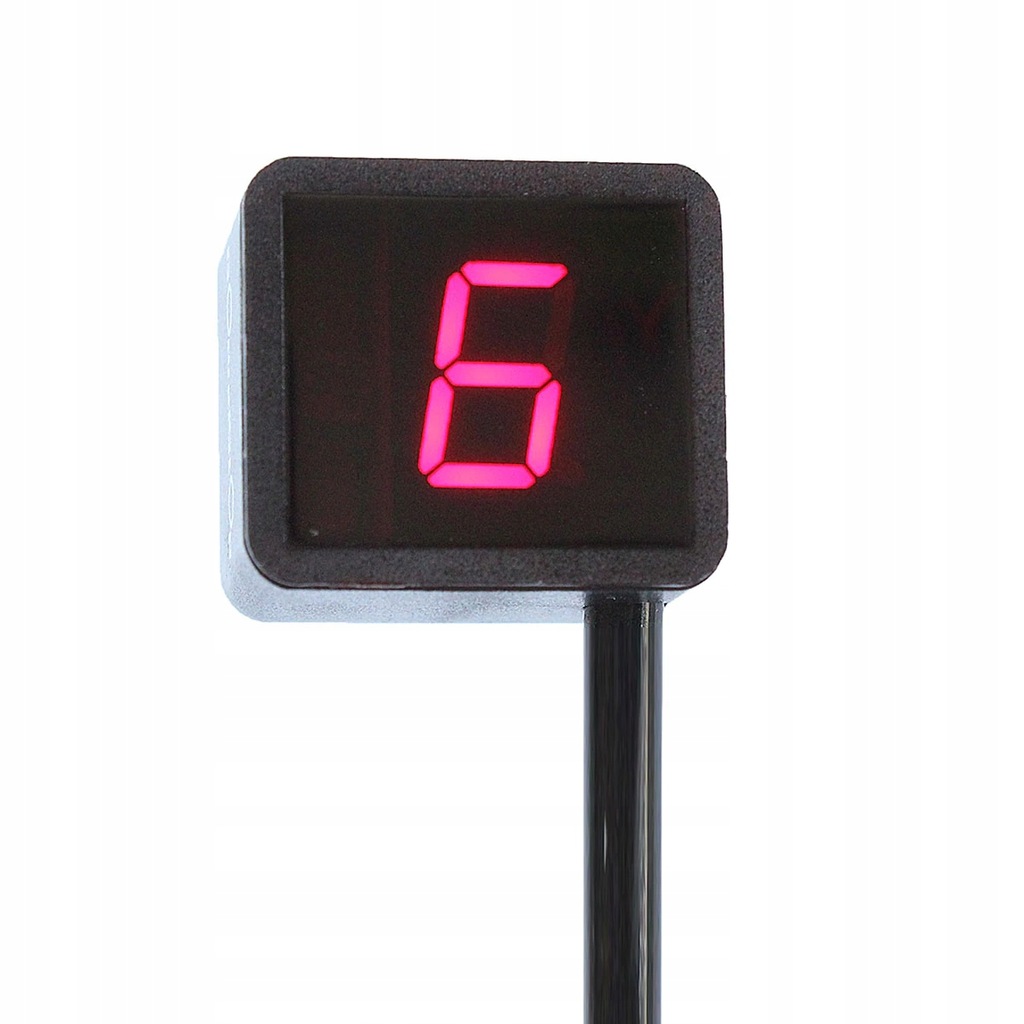

UNIWERSALNY WYŚWIETLACZ BIEGÓW DO MOTOCYKLA, QUADA, SKUTERA

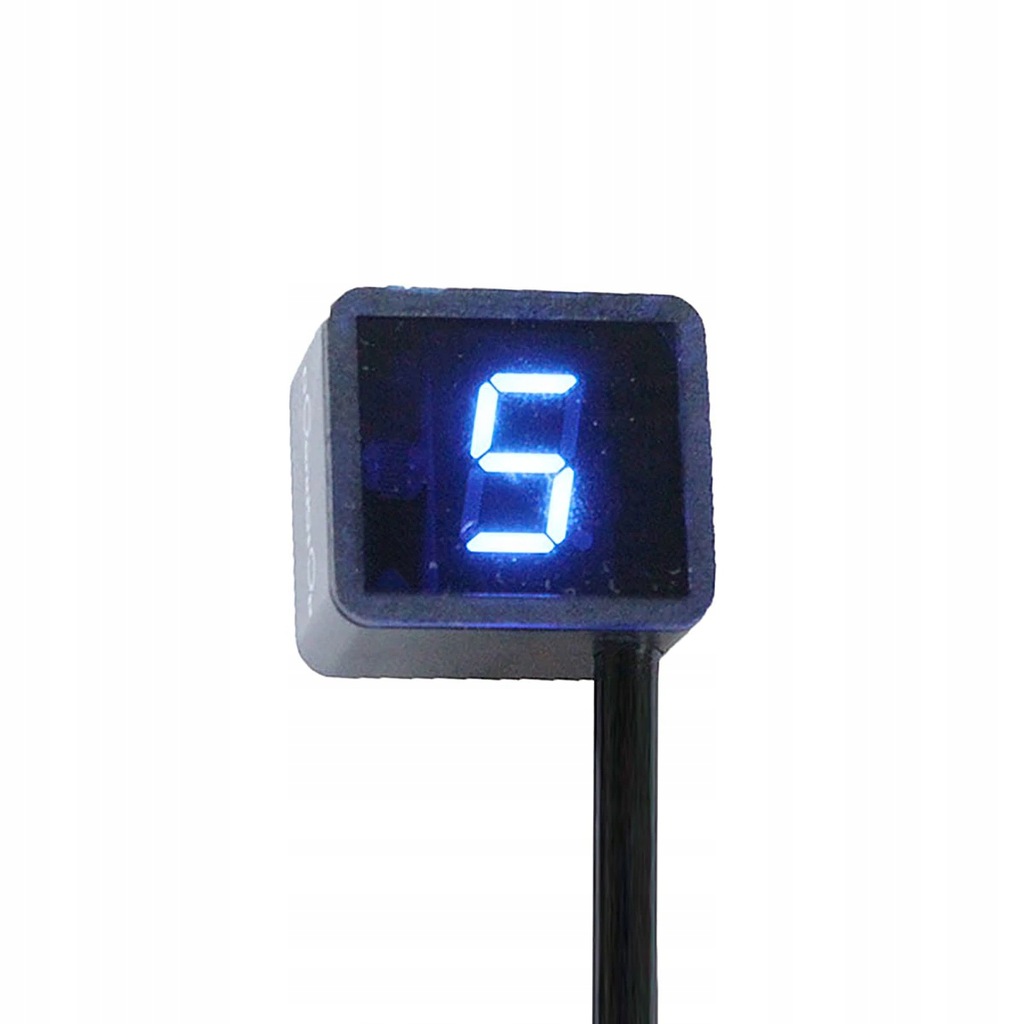

POKAZUJE AKTUALNY BIEG

1 - N - 2 - 3 - 4 - 5 - 6 - 7 - 8

(oczywiście można go używać również w motocyklu 5 lub 6 biegowym...)

Wyświetlacz przeznaczony jest do każdego jednośladu wyposażonego w akumulator 12V, dźwignię zmiany biegów oraz wskaźnik luzu „N”.

INSTALACJA:

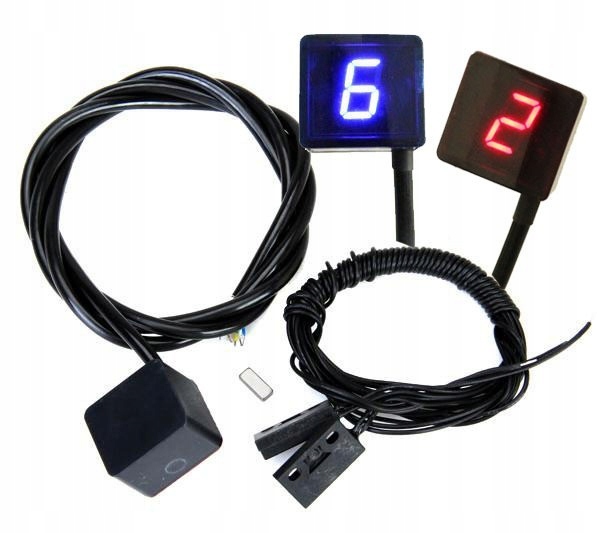

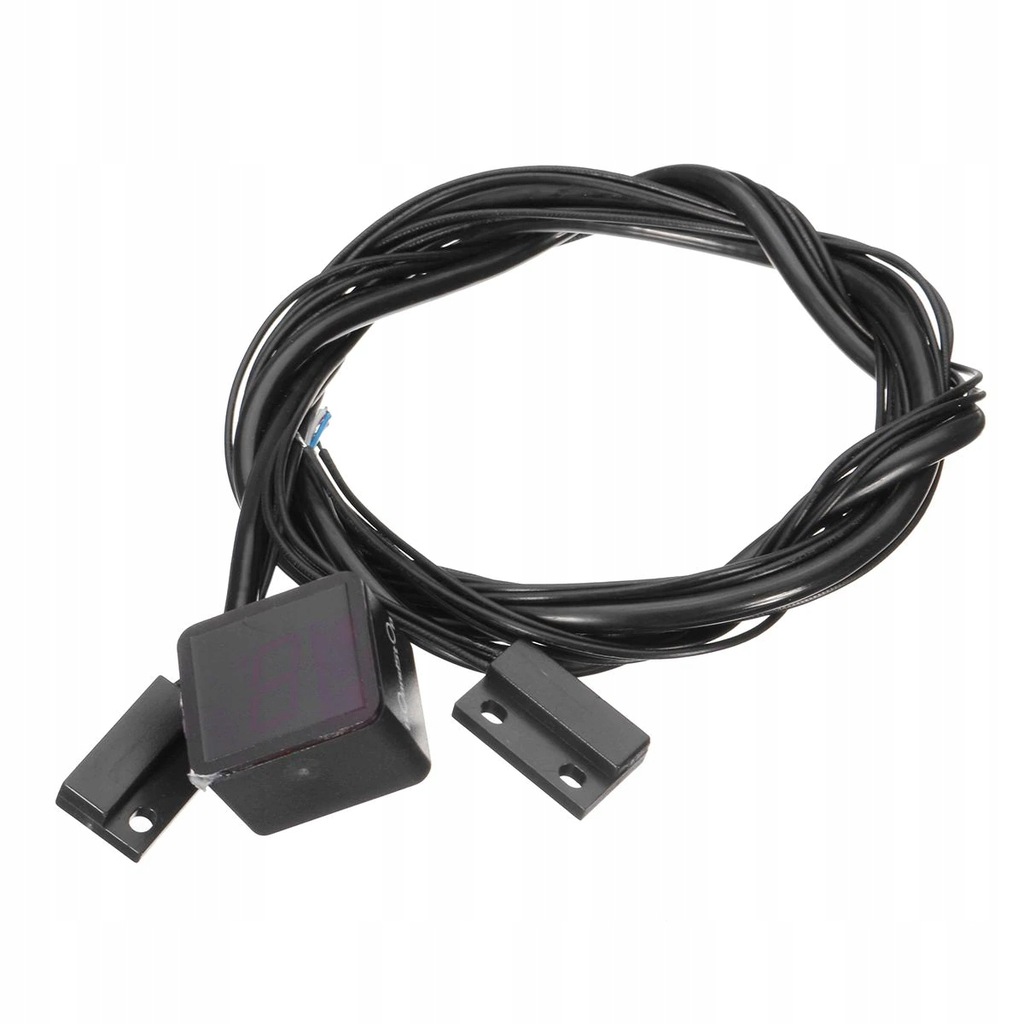

Dźwignia zmiany biegów jest ustawiona na bieg neutralny – luz. Dołączony magnes jest przyklejony do dźwigni zmiany biegów. Podczas zmiany położenia dźwigni zmiany biegów w górę lub w dół czujniki wykrywają aktualną pozycję biegu i przekazują ją na wyświetlacz. Jeden kabel jest podłączony do bezczynności, aby zresetować wskaźnik.

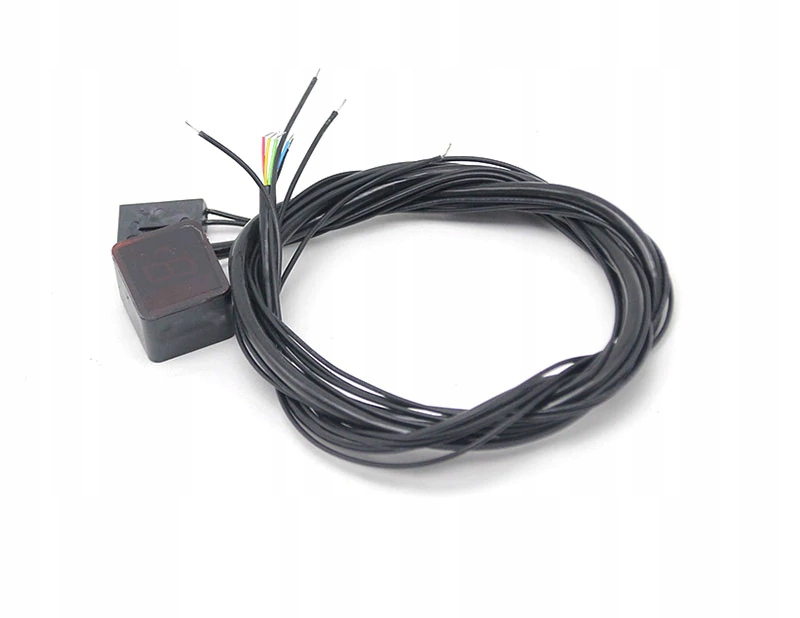

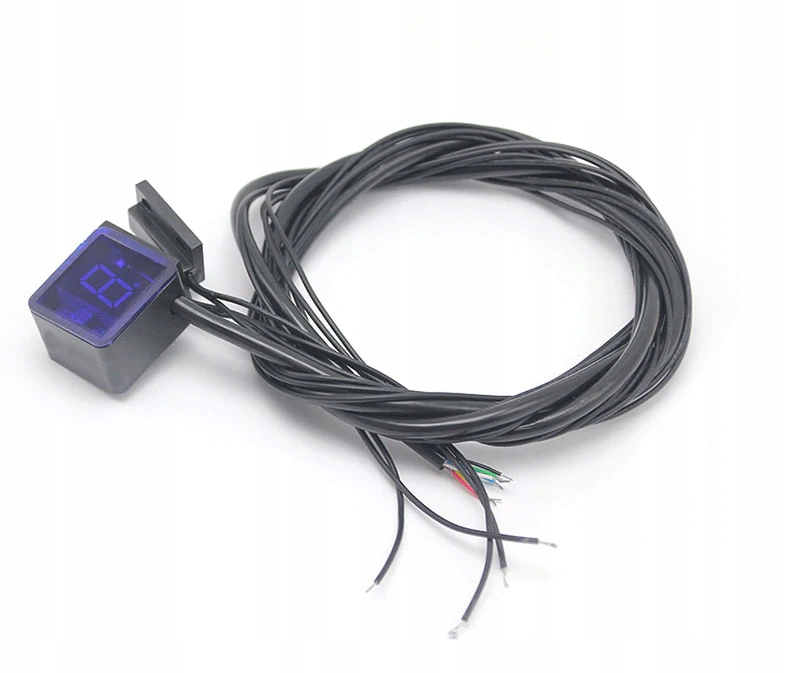

PODŁĄCZENIE PRZEWODÓW:

Czarny – „-” minus

Czerwony – „+” plus

Biały – bieg neutralny 0

Żółty – jeden z dwóch przewodów pierwszego czujnika

Zielony – jeden z dwóch przewodów drugiego czujnika

Niebieski – do drugiego przewodu pierwszego czujnika i jednocześnie do drugiego przewodu drugiego czujnika
