Wyświetlacz znakowy

                           OLED 2x16

                               BIAŁY

                     WEH-1602-AWPP

            NOWA TECHNOLOGIA OLED

WYSOKOŚĆ RAMKI TYLKO 5,1mm !!!

 2x16 ALFANUMERYCZNY

 Nowy Kontroler WS0010 kompatybilny z HD44780 i rozszerzony o tryb graficzny oraz  interfejs SPI.

BIAŁE ZNAKI

 CAŁKOWICIE CZARNE TŁO

!!! NEGATYW !!!

•  Wyświetlacz znakowy OLED 2x16, NEGATYW !!!
•  Podświetlanie: w tej technologii brak typowego podświetlenia jak w standardowych LCD , co daje zupełnie czarne tło i bardzo wysoki kontrast wyświetlanego tekstu
•  Bardzo dobry kontrast, wysoka jakość.
•  4 Zestawy znaków: europejskie typ I, europejskie typ II, japońskie, cyrylica (wbudowane 4 tablice fontów).
•  Producent  WINSTAR
•  Organizacja  2 linie po 16 znaków

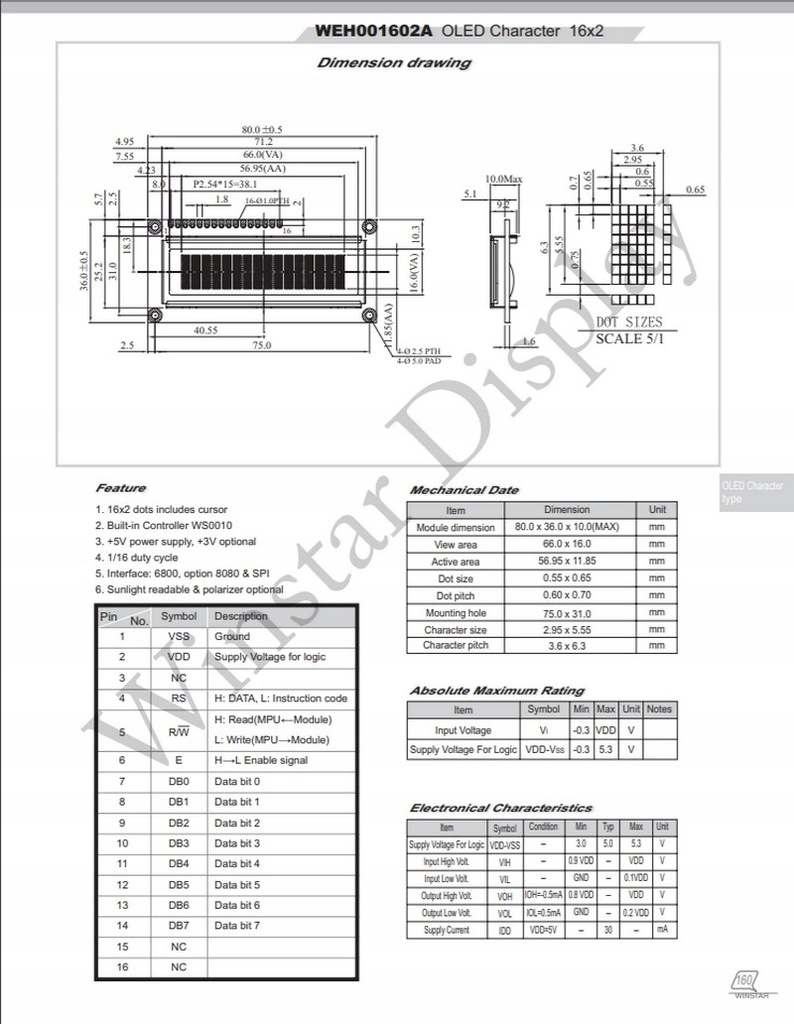

•  wielkość ekranu: 66×16mm,
•  wielkość matrycy: 56,95×11,85mm,
•  PCB: 80x36 mm
•  Wysokość samego panelu max. 5,1mm
• zakres temperatury: -40 ÷ 80°C - POSZERZONY !
• zasilanie: +5V.
• kontroler WS0010

 Do progranowania należy użyć zoptymalizowanych i sprawdzonych bibliotek do obsługi wyświetlaczy z HD44780. NIektóre biblioteki/rozkazy mogą powodować niepoprawne wyświetlanie znaków lub błędna inicjalizację wyświetlacza co objawi się czarnym tłem.

Wyprowadzenia:

1 -  Vss (-)

2 - Vdd (+)

3 - NC / nie wymaga regulacji kontrastu

4 RS H/L H: DATA, L: Instruction code

5 R/W H/L H: Read(MPU›Module) L: Write(MPU›Module)

6 E H,H›L Chip enable signal

7 DB0 H/L Data bit 0

8 DB1 H/L Data bit 1

9 DB2 H/L Data bit 2

10 DB3 H/L Data bit 3

11 DB4 H/L Data bit 4

12 DB5 H/L Data bit 5

13 DB6 H/L Data bit 6

14 DB7 H/L Data bit 7

15 NC -16 NC -

Włączenie trybu SPI w WEH1602 na rysunku
