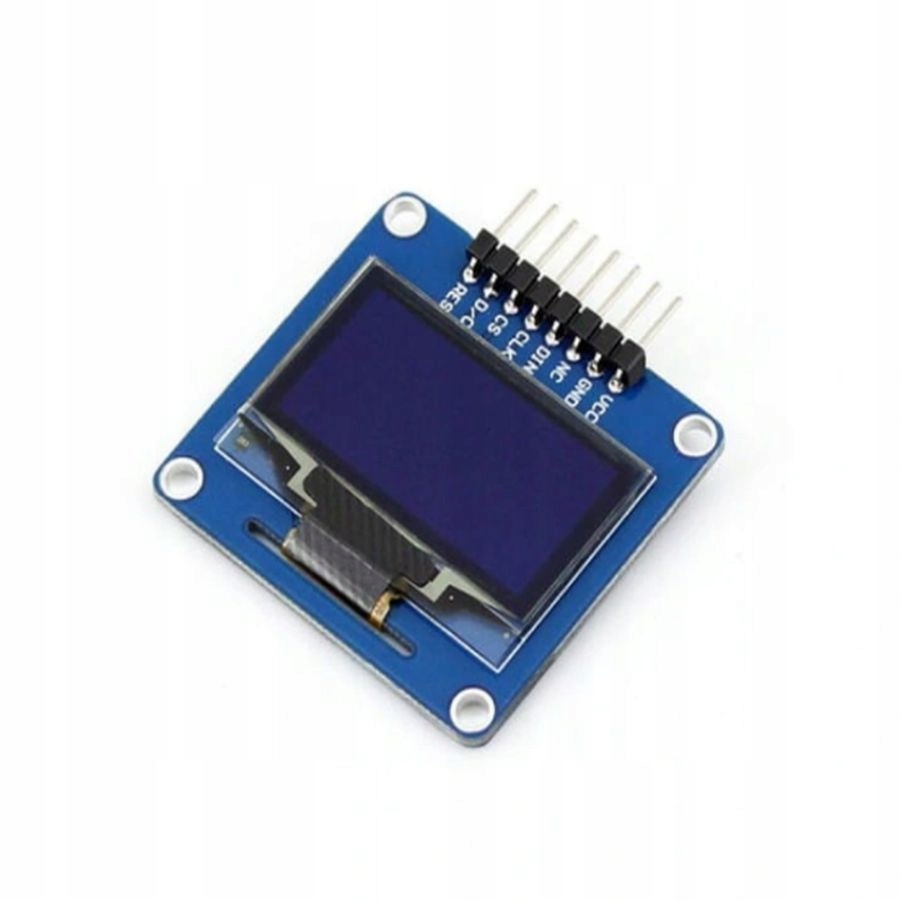

Moduł wyświetlacza

Niebieski OLED 1.3" 128x64 SH1106 ARDUINO

Specyfikacja:

• Sterownik: SH1106
• Sterowanie: 3-wire SPI, 4-wire SPI, I2C
• Rozdzielczość: 128*64
• Wymiar wyświetlacza: 1.3"
• Kolor pixeli: niebieski
• Kąt widzenia: >160°
• Temp. pracy (℃): -30~70
• Temp. przechowywania (℃): -30~80
• Napięcie pracy: 3.3V / 5V

Opis pinów:

1. VCC, Napięcie zasilania (3.3~5V power input)

2. GND, Masa

3,.NC, Nie podłączony

4. DIN, wejście danych

5. CLK, wejście sygnału zegarowego

6. CS, Chip select, aktywny - stan niski

7. D/C, sygnał: komenda\dane, low level for command, high level for data

8. RES, Reset, aktywny - stan niski
