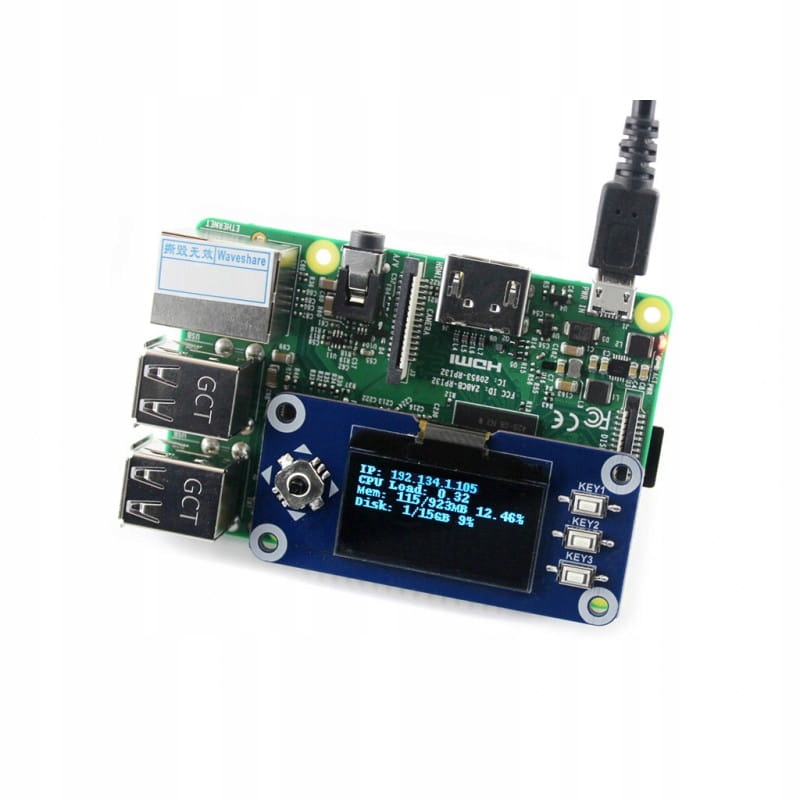

Moduł HAT dla Raspberry Pi z wyświetlaczem OLED 1.3" 128x64 obsługiwany za pomocą interfejsów SPI lub I2C.

⭐ Na płytce modułu znajdziemy również joystick oraz przyciski.

⭐ Moduł możemy wykorzystać do budowy prostego panela operatorskiego.

✅ Specyfikacja:

• rodzaj wyświetlacza: OLED
• kontroler: SH1106
• rozdzielczość: 128x64
• kolor: niebieski
• napięcie pracy: 3.3V
• złącze umożliwiające montaż bezpośrednio GPIO 40PIN Raspberry Pi

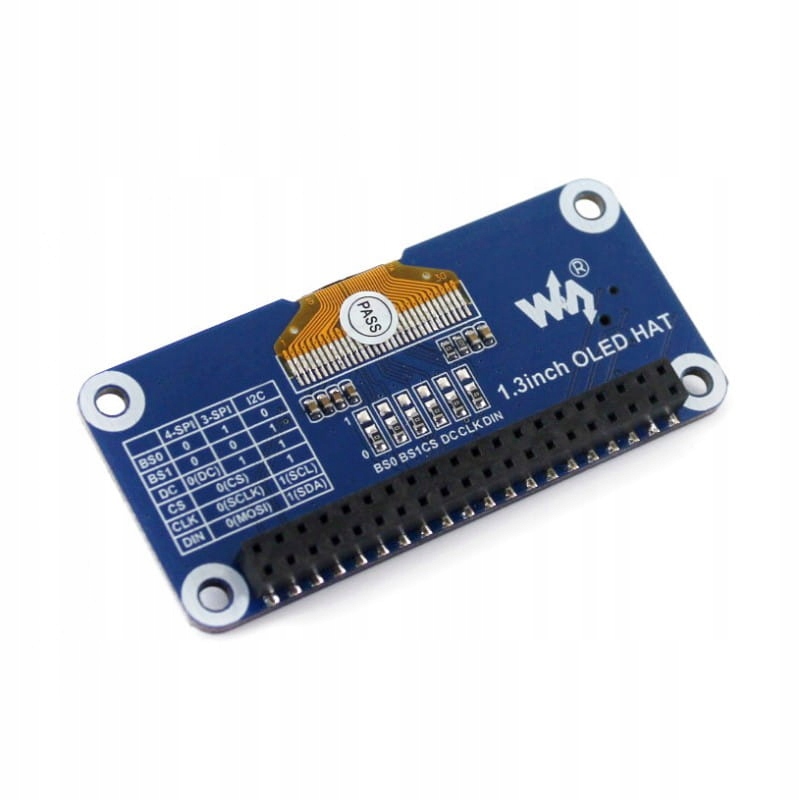

• interfejsy komunikacyjne wyświetlacza 4-przewodowy SPI, 3-przewodowy SPI, I2C, wyboru dokonujemy za pomocą rezystorów na PCB
• joystick - 5 pozycji
• 3x przyciski
• dostępne przykłady obsługi dla Raspberry Pi/Arduino/STM32

▶️ Interfejs:

SYMBOL Raspberry Pi PIN (BCM) DESCRIPTION KEY1 P21 Button 1/GPIO KEY2 P20 Button 2/GPIO KEY3 P16 Button 3/GPIO Joystick Up P6 Joystick Up Joystick Down P19 Joystick Down Joystick Left P5 Joystick Left Joystick Right P26 Joystick Right Joystick Press P13 Joystick Press SCLK P11/SCLK SPI clock input MOSI P10/MOSI SPI data input DC P24 Data/Command selection (high for data, low for command) CS P8/CE0 Chip selection, low active RST P25 Reset, low active

✅ Zestaw zawiera:

• Moduł z wyświetlaczem OLED
• Tuleje dystansowe umożliwiające montaż modułu na Raspberry Pi
