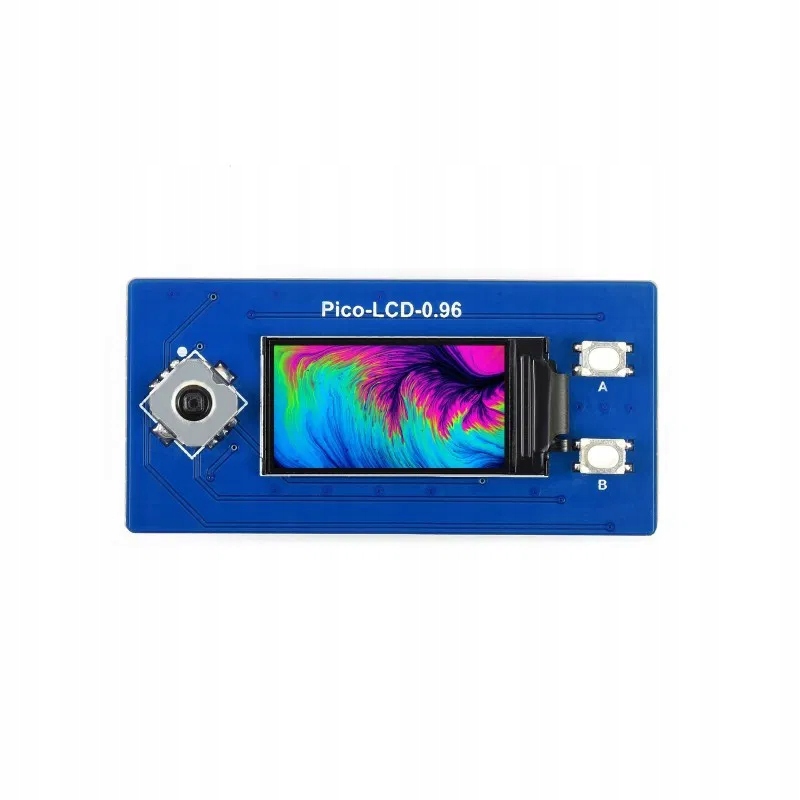

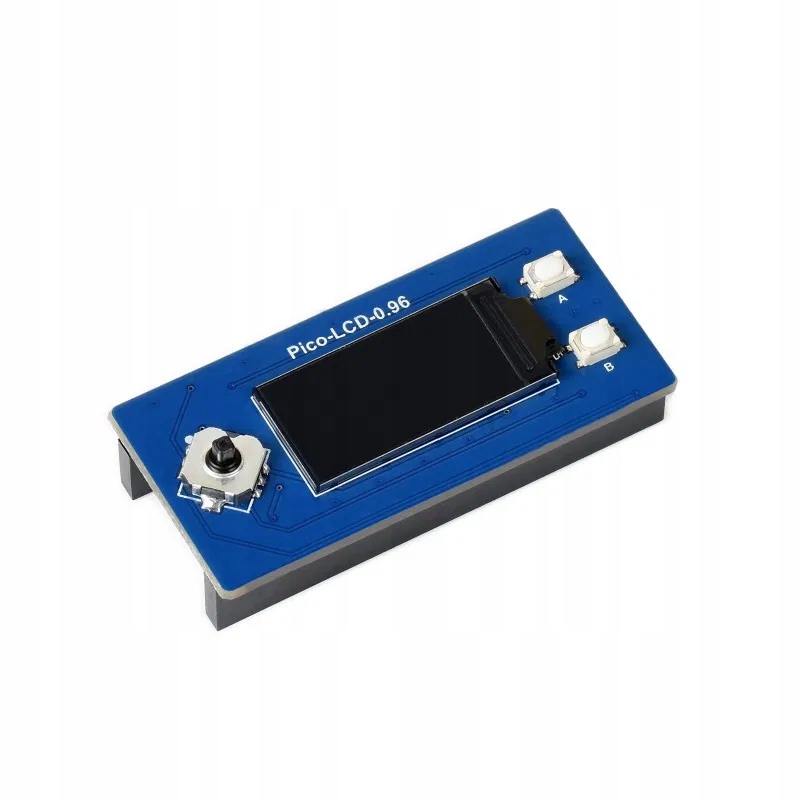

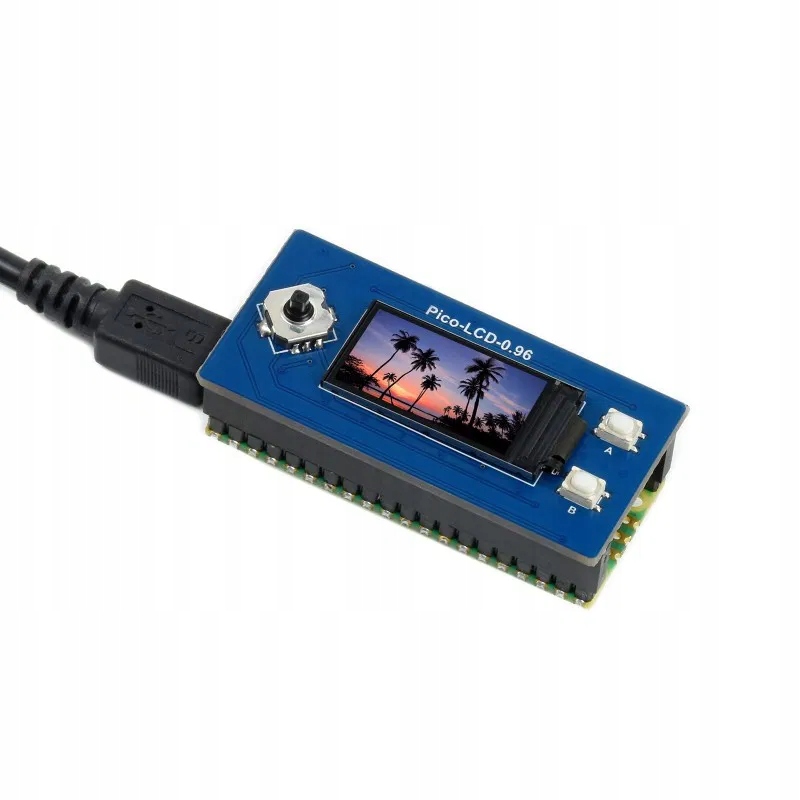

Wyświetlacz LCD IPS 0,96'' 160x80px - SPI - 65K RGB - do Raspberry Pi Pico - Waveshare 19653

Wyświetlacz dedykowany do popularnego minikomputera Raspberry Pi Pico. Został wyposażony w sterownik wysokiej jakości ST7735S , wykorzystuje magistralę SPI w celach komunikacji z Raspberry Pi. Rozdzielczość ekranu wynosi 160 x 80 px , a jego przekątna jest równa 0,96'' . Moduł prezentuje obraz w 65 tysiącach kolorów wchodzących w skład gamy RGB. Wielkość pojedynczego piksela to 0,1356 × 0,135 mm.

Indeks: WSR-19540

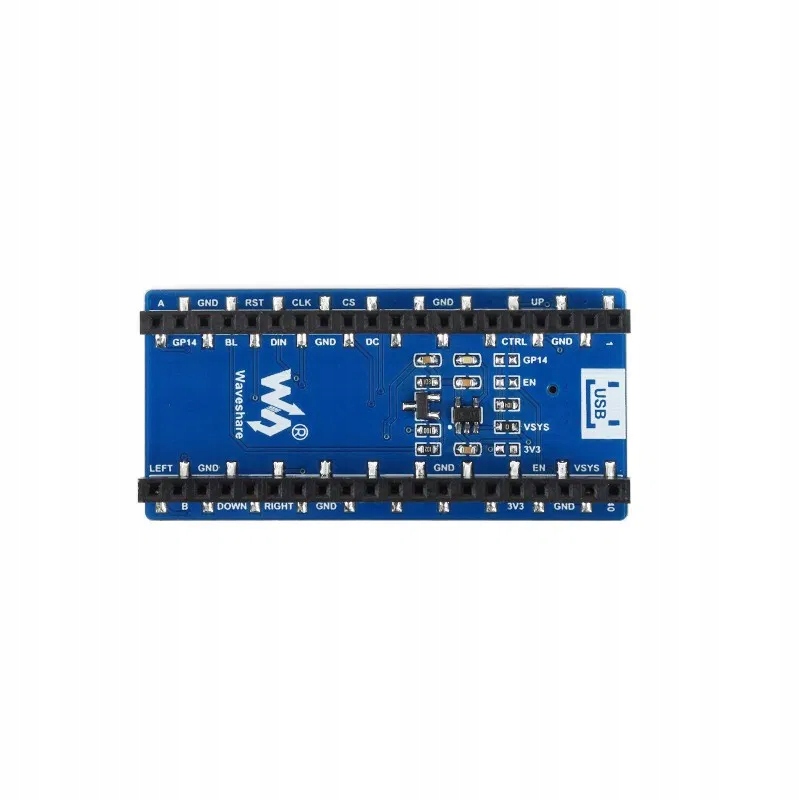

Wyprowadzenia

Wyświetlacz posiada wyprowadzenia w postaci żeńskich złącz , które ułatwiają podłączenie z Raspberry Pi Pico. Wśród wyprowadzeń znajdują się piny:

• VSYS - pin zasilania od 1,8 V do 5,5 V
• GND - masa układu
• LCD_DC - pin wyboru dane / polecenia (stan wysoki - dane; stan niski - polecenia)
• LCD_CS - Chip Select (aktywowany stanem niskim)
• LCD_CLK - pin wejściowy linii zegara interfejsu SPI
• LCD_DIN - pin wejściowy linii danych interfejsu SPI
• LCD_RST - pin RESET (aktywowany stanem niskim)
• LCD_BL - pin podświetlenia
• Piny sterowania joystickiem:
• UP - ruch w górę
• DOWM - ruch w dół
• LEFT - ruch w lewo
• RIGHT - ruch w prawo
• CTRL - przycisk środkowy
• A - przycisk użytkowy A
• B - przycisk użytkowy B

Specyfikacja techniczna wyświetlacza

• Dedykowany do Raspberry Pi w wersji Pico
• Typ: wyświetlacz LCD IPS
• Interfejs komunikacyjny: SPI 4-pinowy
• Przekątna ekranu: 0,96''
• Rozdzielczość wyświetlacza: 160 x 80 px
• Rozmiar piksela: 0,1356 x 0,135 mm
• Kolory wyświetlania: 65K RGB
• Napięcie zasilania: od 2,6 V do 5,5 V
• Wyposażenie dodatkowe:
• przyciski użytkowe A i B - 2 szt.
• joystick - 1 szt.
• Język programowania: C / C++ / MicroPython
• Wbudowany sterownik: ST7735S
• Wymiary wyświetlacza: 21,7 x 10,8 mm
• Wymiary modułu: 52 x 25 mm

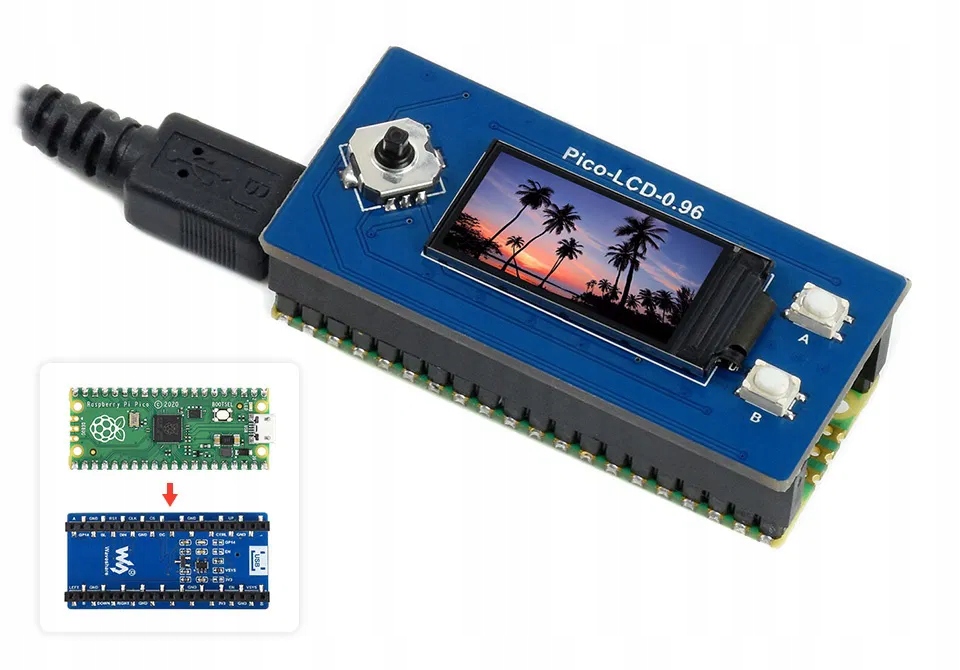

Wyświetlacz może być programowany za pomocą języka C / C++ czy MicroPython. Przedmiotem sprzedaży jest jedynie wyświetlacz - Raspberry Pi Pico należy kupić osobno.
