Wyświetlacz znakowy LCD
!!! BIG CHAR !!!
4x20 ALFANUMERYCZNY
OBNIŻONY POBÓR PRĄDU LED DO 45mA
BIAŁE ZNAKI NIEBIESKIE TŁO !!!
NEGATYW !!!

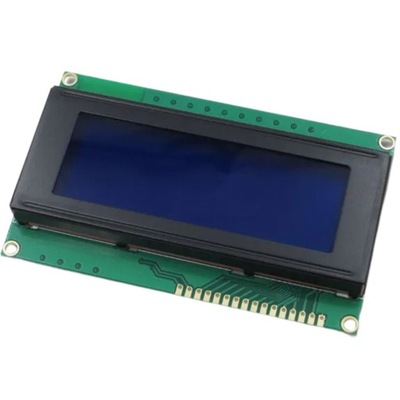

- Wyświetlacz znakowy LCD 4x20,
- Bardzo dobry kontrast, wysoka jakość.
- Organizacja 4 linie po 20 znaków
- Białe tło, Duże znaki - BIG CHAR 9,22mm
- podświetlanie: LED - white
- LED - 45mA
- Technologia FSTN !!! FAST
- PCB: 146x62,5mm
- wielkość ekranu: 123,5x43mm !!
- wielkość matrycy: 118,8x38,47mm
- zakres temperatury: -20 ÷ 70°C - ROZSZERZONY !!!
- zasilanie: +5V,
- kontroler zgodny z HD44780 !!!
- Podstawowy zestaw znaków ENGLISH
- Drugi zestaw znaków CYRYLICA

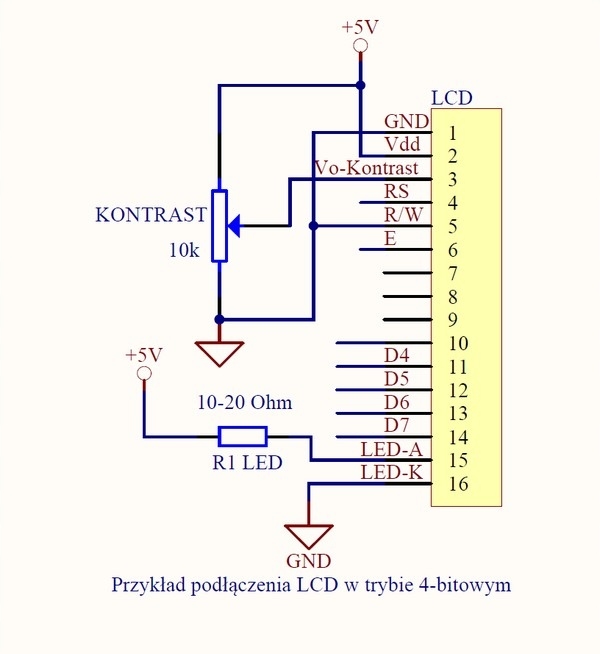

Wyprowadzenia:
1 - Vss (-)
2 - Vdd (+)
3 - Vo KONTRAST
4 - RS, 5 - R/W, 6 - E, 7 - 14 DB0 DO DB7 LINIE DANYCH
15 - LED A
16 - LED K
Do zasilania podświetlenia nie trzeba stosować dodatkowego rezystora ograniczającego RLed.
