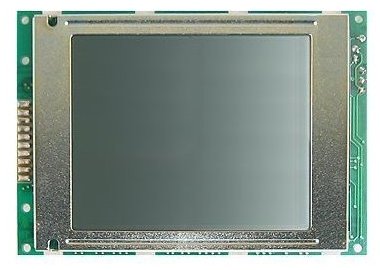

Wyświetlacz alfanumeryczny LCD 10 x 20 znaków

OPTREX PWB639A-VO lub Hitachi LM514 DEC-32VO

wbudowane z tyłu sterowniki: 7×HD44104

używany - zdemontowany z wielofunkcyjnego aparatu telefonicznego

a = 110mm b = 78mm c = 61mm d = 74mm

UWAGA: aby skorzystać z linków odsyłających do dodatkowych informacji skopiuj je i wklej w osobne okno przeglądarki.

Przy pomocy internautów, udało się ustalić (jeżeli wiesz coś więcej napisz do mnie , pomożesz innym):

1) Aby sterowac tym wyświetlaczem potrzebny jest dodatkowy sterownik HD44780 (tej informacji nie potwierdza Vania)

2) W celu rozpracowania sterowania tym wyświetlaczem pomocny może okazać się datasheet układu podobnego do HD44104, a mianowicie układu HD66100 (szczególnie na stronie 14 i 15-tej, ponieważ wyprowadzenia są uniwersalne dla całej serii, a różnica tej czwórki na końcu oznacza zapewne inne napięcie, albo jakiś inny parametr, raczej fizyczny, niż inną implementację)

Ten datasheet znajdziesz tutaj: pacificdisplay.com/ics_app%20notes/hitachi/HD66100F.pdf

3) Michał Gonera opracował opis i program na AVR ATTINY2313 umożliwiający sterowanie tym wyświetlaczem.

4) Alexander też trochę wzbogacił naszą wiedzę:

hardwareluxx.de/community/f141/serielles-lcd-ansteuern-hitachi-lm200-72514-print.html

• Pining:
• 1. -D1- Serial Row Data for top half of lcd
• 2. -FLM- Indicates the start of each display cycle
• 3. -M- Control signal for a.c driving
• 4. -CL1- Lathes the data in the shift registers
• 5. -CL2- Clock signal for shifting the serial data
• 6. -D2- Serial Row Data for bottom half of lcd
• 7. -Vdd(+5v)- Power supply for logic circuit
• 8. -Vss(GND)- Ground
• 9. -Vee(-5v)- Power supply for L.C. driving
• 10. -Vo- Oberating Voltage for lcd driving
• (connect to middle lead of potentiometer to adjust contrast)

5) Vania podesłał kilka uwag i sporo materiałów na temat tego wyświetlacza i ogólnie dotyczących tematu.

Kilka uwag do opisu wyświetlacza od niego:

do punktu 1) "Aby sterowac tym wyświetlaczem potrzebny jest dodatkowy sterownik HD44780"

Raczej HD61830 ewentualnie LC7981. To tak naprawdę wyświetlacz graficzny bez kontrolera. HD44780 nie ma jak podłączyć.

Do HD44780 można podłączyć jako rozszerzenie HD44100 (pewnie HD44104 też) tylko jako segment driver. Jako common pracuje zawsze HD44780.

W w/w wyświetlaczu część HD44104 pracuje jako common driver a część jako segment driver (w zależności od pinu FCS)

Podaję PDF do HD44100 bo w punkcie 2 jest PDF do HD66100 (on może pracować tylko jako segment driver):

jaapsch.net/psion/pdffiles/hd44100_datasheet.pdf

datasheet4u.com/datasheet-pdf/ETC/HD44100R/pdf.php?id=81280

Do HD44104 nie znalazłem nigdy specyfikacji (dawno temu miałem duży wyświetlacz z tymi układami).

W internecie można odszukać inne pomocne w rozpracowaniu tematu takie hasła:

Hitachi Dot Matrix Liquid Crystal Display

link: https://www.google.pl/url?sa=t&rct=j&q=&esrc=s&source=web&cd=16&cad=rja&uact=8&ved=0ahUKEwjv8uTd2vzXAhVCJ5oKHYQQAa8QFghxMA8&url=ftp%3A%2F%2Fbitsavers.informatik.uni-stuttgart.de%2Fcomponents%2Fhitachi%2F_dataBooks%2FCE-E573Q_Hitachi_Dot_Matrix_Liquid_Crystal_Display.pdf&usg=AOvVaw0mmyN5T1lbYwHKHUBx_Ult

Hitachi LCD Controller Driver LSI Data Book

link: matthieu.benoit.free.fr/cross/data_sheets/LCD_DB.pdf

W Hitachi Dot Matrix Liquid Crystal Display jest opisany wyświetlacz LM200 zawierający tylko HD44104.

Wydaje się być najbardziej zbliżony do tego wyświetlacza, różnice to ilość kolumn i wierszy. Pinout się zgadza.

Podawane wymiary mają charakter orientacyjny. Rzeczywiste kolory mogą być nieco inne gdyż mogą zależeć od ustawień twojego ekranu.
