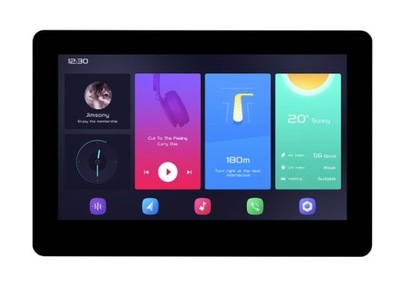

Moduł ESP32-S3 z 4.3" ekranem dotykowym LCD, WiFi/BLE, obsługa CAN i RS485

ESP32-S3-Touch-LCD-4.3B to dwurdzeniowa płytka rozwojowa z procesorem Xtensa 32-bit LX7, obsługująca WiFi 2.4GHz i Bluetooth 5 – idealna do projektów IoT, inteligentnego domu i HMI. Wyposażona w 4,3-calowy ekran dotykowy o rozdzielczości 800×480, 8 MB Flash i 8 MB PSRAM, oferuje płynny interfejs graficzny oraz wsparcie dla licznych złączy (CAN, RS485, I2C, wejścia/wyjścia izolowane).

Moduł zapewnia zaawansowane funkcje oszczędzania energii, umożliwia podłączenie baterii litowej przez złącze MX1.25 oraz oferuje port USB do ładowania i szybkiej transmisji danych. Wsparcie dla 5-punktowego dotyku z obsługą przerwań umożliwia precyzyjne sterowanie, a dostępne zasoby online ułatwiają szybkie rozpoczęcie pracy.

Właściwości produktu:

• Dwurdzeniowy procesor o wysokiej wydajności z obsługą WiFi i Bluetooth 5
• 4.3-calowy ekran dotykowy LCD o rozdzielczości 800×480 i pojemnościowym interfejsie dotykowym
• Obsługa interfejsów CAN, RS485, I2C oraz izolowanych IO do komunikacji przemysłowej i automatyki
• Zarządzanie zasilaniem i ładowaniem baterii litowej z regulacją prądu ładowania
• Wsparcie dla elastycznych trybów oszczędzania energii, idealne dla urządzeń IoT i mobilnych
• Obsługa kart Micro SD przez SPI oraz pełnozakresowy interfejs USB
• Łatwe rozpoczęcie pracy dzięki dostępnym zasobom online i przykładom demonstracyjnym

Specyfikacja:

• Procesor: Xtensa 32-bit LX7, dwurdzeniowy, do 240 MHz
• Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
• Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
• Ekran: Pojemnościowy LCD, 4.3 cala, 800×480 pikseli, 65K kolorów
• Interfejs dotykowy: I2C, obsługa 5 punktów dotyku z przerwami
• Interfejsy komunikacyjne: CAN, RS485, I2C, USB, Micro SD
• Izolowane wejścia/wyjścia: Cyfrowe wejścia i wyjścia, poziomy do 5–36V
• Zasilanie baterii: Złącze MX1.25, zarządzanie ładowaniem (ładowanie 580mA, regulacja rezystorem R45)
• Pin GPIO: Obsługiwane za pomocą układu CH422G dla resetu, sterowania podświetleniem i innych funkcji

Budowa modułu:

1. ESP32-S3-WROOM-1-N16R8
2. Gniazdo karty TF
3. Port USB typu C
4. Przycisk
5. Przycisk RESET
6. Izolacja transoptora
7. Złącze panelu dotykowego
8. 4,3-calowe złącze panelu wyświetlacza
9. Wybór rezystorów końcowych RS485 i CAN jest domyślnie zamknięty
10. Zasilanie bateryjne WŁ./WYŁ.
11. Zasilanie bateryjne WŁ./WYŁ.
12. Pojedyncza bateria litowa 3,7 V GH1.25
13. Wskaźniki
14. Zacisk zasilania 7-36 V DC
15. Terminal interfejsu I2C
16. Terminal interfejsu CAN
17. Terminal interfejsu RS485
18. Wyjście cyfrowe 5 ~ 36 V
19. Wspólny zacisk
20. Wejście cyfrowe 5 ~ 36 V

Zestaw zawiera:

• ESP32-S3-Touch-LCD-4.3Bx1
• Zacisk śrubowy 16PIN do okablowania dolnego x1
