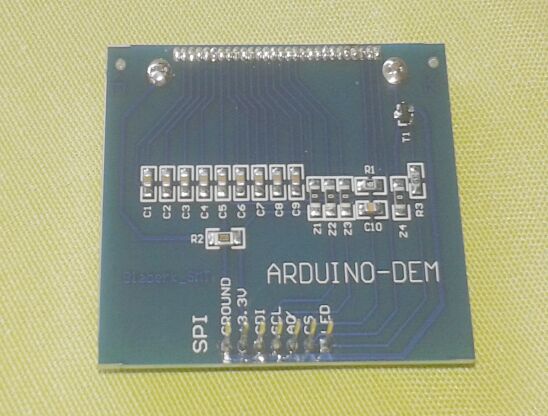

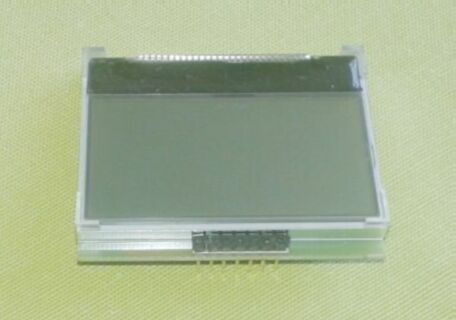

Mamy do sprzedania moduły ARDUINO-DEM z zamontowanym wyświetlaczem DEM128064O FGH-PW.

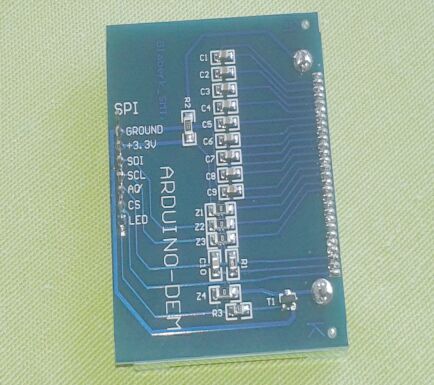

Płytki są uzbrojone w komponenty niezbędne do prawidłowego działania wyświetlacza.

Dane techniczne:

• Nazwa wyświetlacza DEM128064O FGH-PW
• Producent wyświetlacza - DISPLAY ELEkTRONIK
• Typ wyświetlacza - LCD graficzny
• Technologia - FSTN Positive
• Rozdzielczość - 128x64
• Wymiary ekranu (H x W) - 50 x 25mm ( 2" )
• Podświetlenie  - LED kolor biały
• Kontroler typ - ST7565R
• Napięcie 3.3V DC
• Wymiary - 58.2 x 45 x 5.7mm
• Liczba wyprowadzeń - 7 pin w konfiguracji jednorzędowej w rasztrze 2.54mm
• Interface - SPI
• Waga - 0.04 kg

Pełna karta katalogowa - http://www.blaberk.com.pl/arduino/DEM128064O.pdf

Wyświetlaczem steruje się komendami dostępnymi w bibliotece U8G2. Biblioteka ta jest zintegrowana z Edytorem Arduino. W tym celu należy z menu edytora z lewej strony wybrać "Libraries" a następnie po otwarciu zakładki kliknąć na pole LIBRARY MENAGER. Otworzy się okienko z opcjonalnymi bibliotekami w którym należy odszukać i wybrać bibliotekę  U8G2.

Po załadowaniu biblioteki mamy dostęp do dwóch bibliotek: U8x8 (udostępnia tylko kilkadziesiąt małych fontów oraz instrukcję print)  i U8G2. zawierającą kilkadziesiąt funkcji graficznych i kilkaset fontów czcionek. Opis funkcji i wygląd czcionek można obejrzeć tutaj:

https://github.com/olikraus/u8g2/wiki

Biblioteka dodatkowo zawiera kilkadziesiąt różnych przykładów demonstracyjnych "opensource" które możemy dowolnie modyfikować i wykorzystywać do własnych programów. Zrzuty ekranowe niektórych programów zamieszczam w treści aukcji.

Tutaj zobacz prezentację możliwości biblioteki U8x8 : https://www.youtube.com/watch?v=LSbiXbf2jw4&feature=youtu.be

Wyświetlacz może służyć do prezentacji wyników działania praktycznie dowolnego programu

ARDUINO-DEM wraz z darmową biblioteką U8G2  oferuje kilkadziesiąt funkcji graficznych takich jak rysowanie punktu, linii, ramek, prostokątów, okręgów, kółek, elips, dysków, bitmap, itp.

ARDUINO-DEM umożliwia też pisanie komunikatów dając do dyspozycji kilkaset różnych fontów.

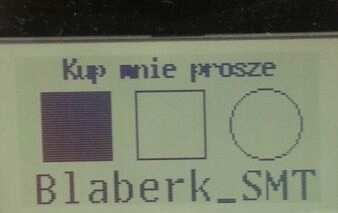

Na zdjęciu obok skromna prezentacja możliwości wyświetlacza przy użyciu płytki UNO oraz funkcji: rysowania prostokąta, ramki, okręgu, z napisami z wykorzystaniem dwóch rodzajów fontów.

Program realizujący obraz widoczny na ekranie wyświetlacza można podejrzeć tutaj:

http://blaberk.com.pl/arduino/kup_mnie/kup_mnie.ino

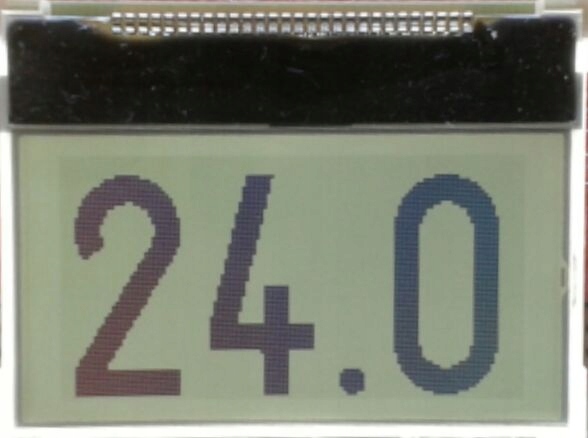

Tak może wyglądać prezentacja temperatury zrobionego przez Ciebie termometru. Wykorzystano tutaj jedną z większych czcionek (są i większe). Program można podejrzeć tutaj:

http://blaberk.com.pl/arduino/termometr2/Termometr2.ino

Jest to listing działającego termometru z termistorem jako czujnikiem temperatury.

Dzięki zastosowaniu biblioteki u8glib wyświetlanie wyników na display-u jest prostsze niż na standardowym 2 wierszowym wyświetlaczu LED.

Np. żeby  wyświetlić napis na ekraniku, wystarczy podać instrukcję:

u8g2.drawStr( x, y, "Jakas tresc")   - gdzie x, y to współrzędne miejsca w którym chcemy wyświetlić napis.

Żeby narysować prostokąt, wystarcza prosta komenda:

u8g2.drawBox( x, y, a, b) - x i y jak poprzednio, a - długość boku w poziomie, b - długość boku w pionie

Już jutro możesz zamienić zwykły wyświetlacz LCD na nasz wyświetlacz graficzny.

Tak naprawdę mając nasz wyświetlacz, prezentacja wyników działania Twojego programu zależy tylko od Twojej wyobraźni.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------

Płytkę z wyświetlaczem ARDUINO-DEM, wchodzącą w skład zestawu możesz wykorzystać do innych projektów, np: oscyloskopu, analizatora widma, generatora funkcyjnego, pogodynki, obrotomierza, generatora liczb totka, zegara lub stopera.

W przygotowaniu: rowerowy licznik kilometrów i prędkości, gry, kostka do gry, itp.

Wszystkie nowe projekty możesz śledzić na naszej stronie: http://blaberk.com.pl/arduino/arduino.html

i pobrać za darmo z: http://blaberk.com.pl/arduino

Na stronie tej znajdziesz też aktualizacje programów już otrzymanych.

Jeżeli napiszesz jakiś nowy program albo udoskonalisz już istniejący - możesz go dołączyć do istniejącej bazy.

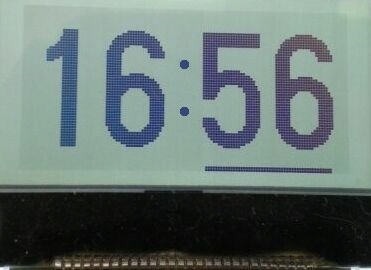

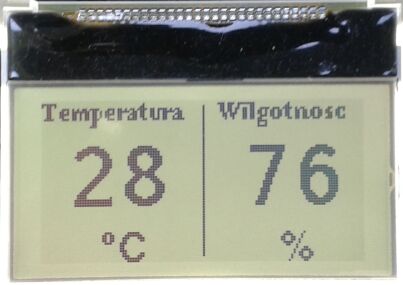

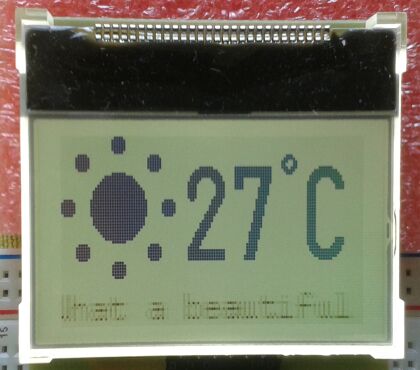

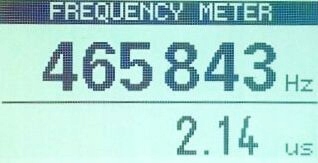

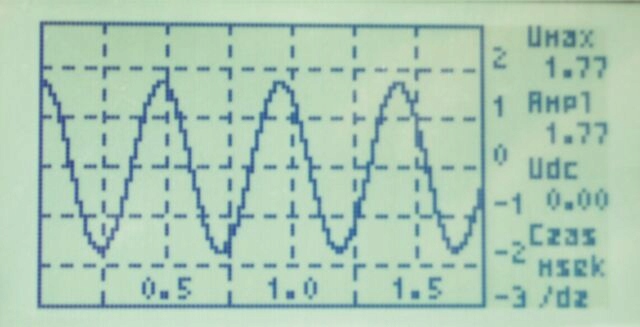

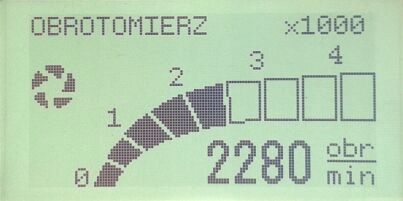

Powyżej zrzuty ekranów z programów: termometrCF , weather, pogodynka, zegar_cyfrowy, stoper, oscyloskop, generator funkcyjny, analizator widma,.obrotomierz i miernik częstotliwości.
