Stanowiskowy Wyciąg Uniwersalny do zastosowań przemysłowych typu Zefir-Solid-SX-4 prod. Filtronik

Przeznaczenie urządzenia

Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-SX jest przeznaczony do skutecznego odciągania zanieczyszczeń pyłowo gazowych powstających podczas procesów technologicznych. Może być stosowany jako wyciąg miejscowy w procesach spawania, przesypywania i mieszania substancji pylących a także w procesach szlifowania i cięcia.

Wyciąg typu Zefir-Solid-SX przeznaczony jest do intensywnego stosowania przemysłowego.

Stanowiskowy Wyciąg Uniwersalny typu Zefir-Solid-SX nie jest przeznaczony do użytkowania w przestrzeniach zagrożonych wybuchem. Nie nadaje się również do przetłaczania powietrza zawierającego pyły i gazy wybuchowe oraz żrące i lepkie.

Budowa urządzenia

Wyciąg typu Zefir-Solid-SX jest urządzeniem odciągowym przeznaczonym do intensywnego użytkowania przemysłowego, do pracy ciągłej. Urządzenie jest produkowane w trzech długościach, o zasięgu 2, 3 i 4 metrów.

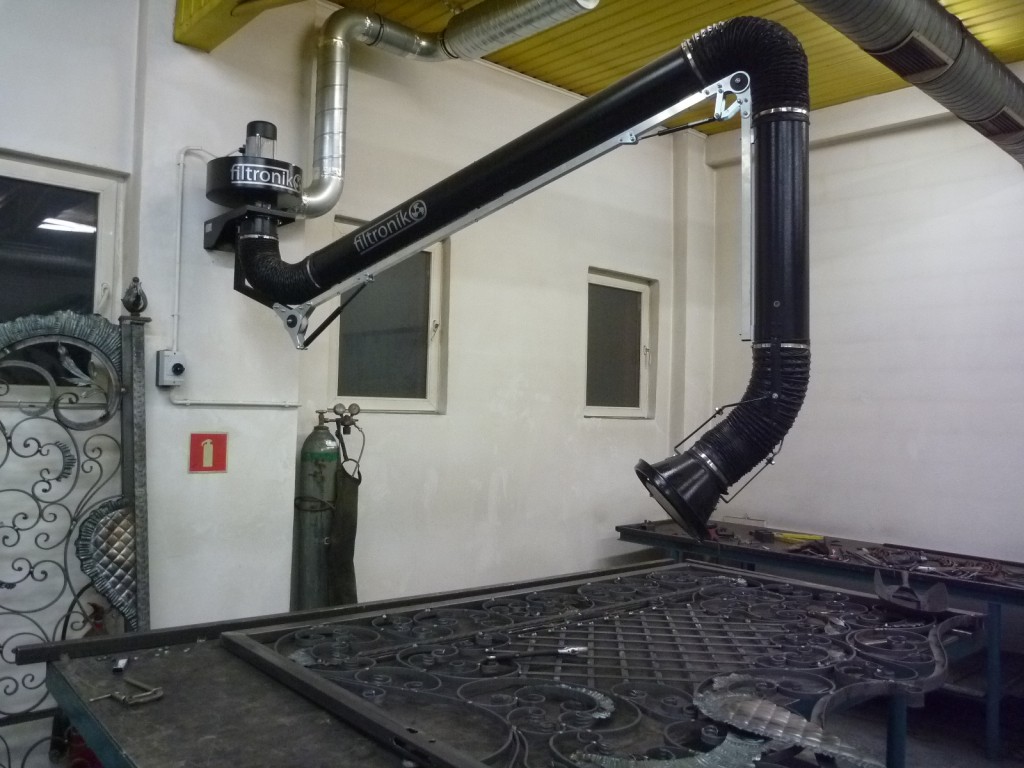

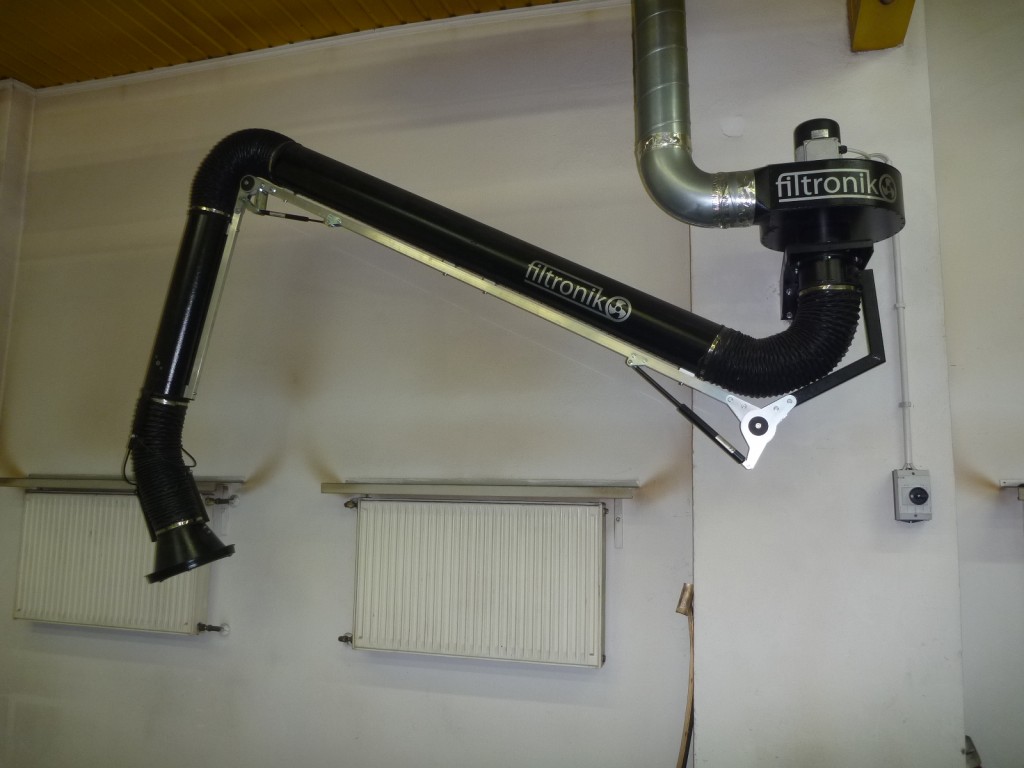

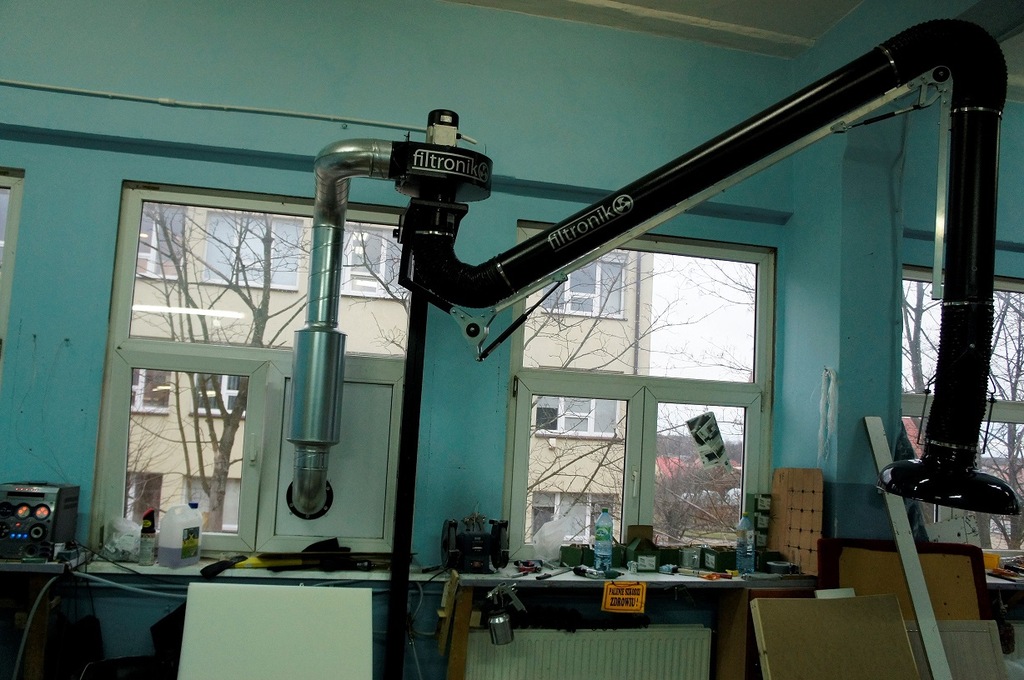

Elementem nośnym wyciągu Zefir-Solid-SX jest wspornik ścienny typu WDW-160, który jest mocowany do ściany lub innej konstrukcji obiektu. Na wsporniku ściennym umieszczony jest wentylator promieniowy typu WPU-K-55 II gen. a od spodu przymocowane jest ramię odciągowe Solid-SX. Do włączania urządzenia dostarczany jest wyłącznik silnikowy typu WS z zabezpieczeniem termicznym w hermetycznej obudowie (montaż na ścianie pomieszczenia).

Zastosowane w urządzeniu ramię odciągowe Solid-SX jest przemysłowym ramieniem z konstrukcją przegubową umieszczoną na zewnątrz ramienia, wyposażonym w łożyskowaną ślizgowo głowicę obrotową oraz siłowniki gazowe. Rury ramienia są wykonane ze stali ocynkowanej, ssawka jest wykonana z blachy aluminiowej. Całość jest malowana farbą proszkową.

Działanie urządzenia

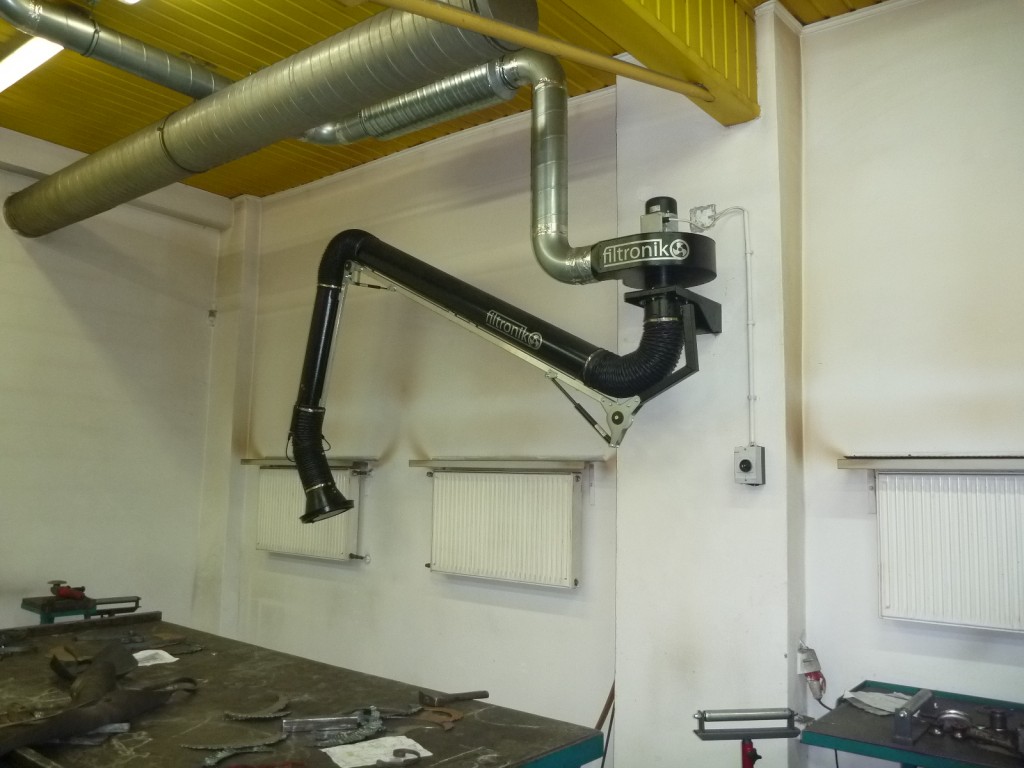

Odciągane przez urządzenie zanieczyszczone powietrze jest wyprowadzane króćcem wyrzutowym wentylatora i kierowane instalacją rurową na zewnątrz obiektu. Instalacja rurowa (wyrzutowa) nie wchodzi w zakres dostawy urządzenia.

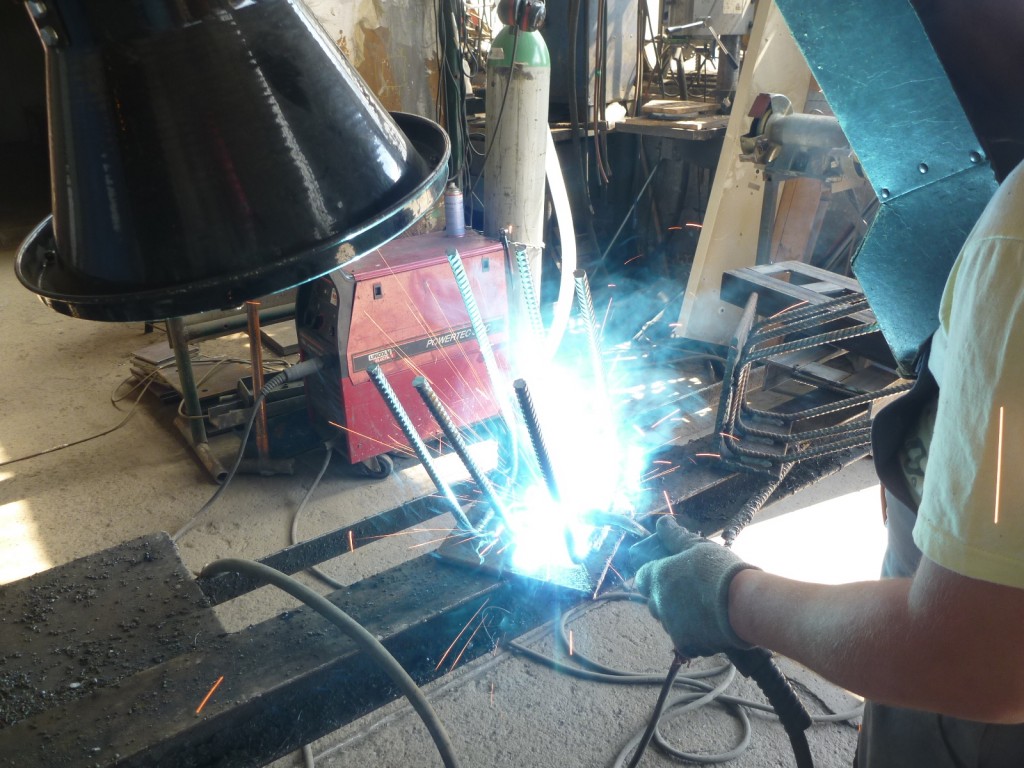

Działanie urządzenia polega na odciąganiu zanieczyszczeń pyłowo gazowych ze stanowiska pracy. W tym celu należy uruchomić urządzenie wyłącznikiem silnikowym a następnie umieścić ssawkę wyciągu Zefir-Solid-SX w odległości ok. 30 cm od źródła zanieczyszczeń w sposób zapewniający jak najlepsze wychwytywanie zanieczyszczeń.

Dane techniczne

Zasięg działania oferowanego zestawu: 4m.

Moc wentylatora: 0,55 kW.

Zasilanie: 3x400V (na zamówienie 230V).

Masa zestawu: 46 kg.

Wydajność nominalna*: 1.100 m3/h.

Głośność: ok. 72 dB(A) (w odległości 3m od wentylatora).

Średnica króćca wyrzutowego: 160mm (nypel).

* Rzeczywista wydajność urządzenia jest możliwa do określenia po instalacji urządzenia w miejscu pracy i jest zależna m.in. od długości instalacji rurowej oraz ilości kształtek wentylacyjnych.

Zakres dostawy:

- wspornik ścienny typu WDW-160 – 1 szt.,

- wentylator promieniowy typu WPU-K-55 II gen. – 1 szt.,

- ramię odciągowe typu Solid-SX-4 – 1 szt.,

- wyłącznik silnikowy  zabezpieczeniem termicznym typu WS – 1 szt.,

- zestaw montażowy (śruby, nakrętki) – 1 kpl.,

- dokumentacja DTR – 1 szt.

Film z udziałem wyciągu Zefir-Solid-SX (wcześniejsza nazwa Zefir-Pro): http://www.youtube.com/watch?v=FfckE_DXdzw

Urządzenie jest produkcji własnej firmy FILTRONIK.

Urządzenia posiadają wszystkie wymagane prawem dokumenty t.j. dtr-kę, deklarację zgodności WE, oznakowanie CE.

Termin dostawy - urządzenia budowane na bieżące - prosimy potwierdzać dostępność i kolor.
