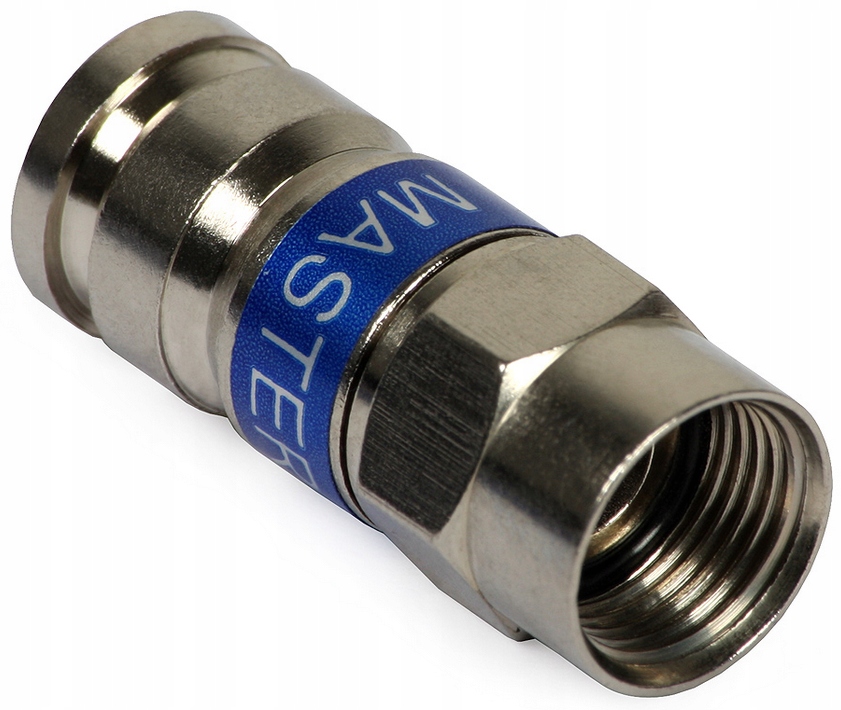

WTYK F KOMPRESYJNY ZŁĄCZE F6 MASTER NA RG-6

symbol: E80332

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80332 przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F 6 MASTER E80332 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F 6 MASTER E80332 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.

Cechy wyróżniające złącze F6 MASTER:

• szerokie pasmo pracy,
• wodoszczelność połączenia złącza z kablem,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu - dwa pierścienie kompresyjne,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów RG-6,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010,
• do przykręcania złącza do gniazda można stosować klucz 7/16",
• do zaciśnięcia należy użyć zaciskacza do złącz kompresyjnych E80076,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Dane techniczne:

• Typ złącza: F
• Marka: MASTER
• Montaż kabla: Kompresyjne
• Rodzina przewodów: RG-6
• Impedancja: 75Ω
• Zakres częstotliwości: 5.-2400 MHz
• Klasa ekranowania: A
• Materiał podstawowy: Mosiądz 360
• Wykończenie: Nikiel
• Uszczelka: Guma etylenopropylenowa
• Średnica zewnętrzna: 10,8 mm
• Średnica wewnętrzna: 8,4 mm
• Średnica wewnętrznej tulei: 4,83mm

Profesjonalne złącze kompresyjne F 6 MASTER E80332 przeznaczone jest na kable:

• RG-6 Cu E1230_100
• RG-6 Cu E1230_200
• RG-6 Cu E1230_500
• RG-6 Cu PE E1231_100
• RG-6 Cu PE E1231_200
• RG-6 Fe/Cu E1232_100

Rodzina złączy i narzędzi DIPOL MASTER - zapraszamy na pozostałe nasze aukcje

Do zaciśnięcia można użyć zaciskacza MASTER do złącz kompresyjnych E80078

.

.

.

.

.

.

.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza MASTER E8010

(urządzenia dostępne na pozostałych naszych aukcjach)

Produkt jest nowy i pochodzi z oficjalnej polskiej dystrybucji.

Zapraszamy do zakupu
