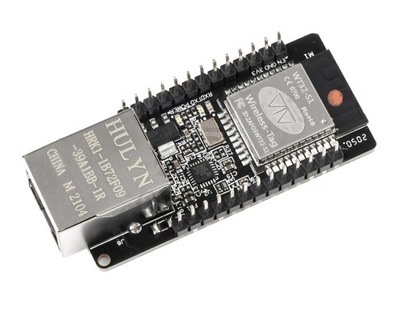

WT32-ETH01

WT32-ETH01 to wbudowany moduł szeregowo-ethernetowy oparty na jednostkach MCU WT32-S1 z serii ESP32. Moduł dodaje połączenie LAN do istniejących funkcji sprawdzonego już mikrokontrolera od Espressif, a więc na płytce mamy możliwość podłączenia urządzenia użytkownika do serwera za pośrednictwem sieci WiFi, Bluetooth, UART czy Ethernet. W module zintegrowano zoptymalizowany stos protokołów TCP/IP, który ułatwia użytkownikom realizację funkcji sieciowych w urządzeniach wbudowanych. WT32-ETH01 obsługuje cztery tryby pracy: serwer TCP, klient TCP, serwer UDP i klient UDP.

Układy scalone z serii ESP32 to układy typu SOC integrujące Wi-Fi 2,4 GHz i Bluetooth w trybie dual-mode, charakteryzujące się bardzo wysoką wydajnością w zakresie częstotliwości radiowych, stabilnością, wszechstronnością, niezawodnością oraz bardzo niskim poborem mocy.

Moduł ten znajdzie zastosowanie w aplikacjach przemysłowych oraz domowych sieciach IoT. Bez problemu również zintegrujemy go w środowiskach HomeAssistant czy Tasmota.

Uwaga! Produkt nie posiada złącza USB, więc do zaprogramowania układu będziemy potrzebować konwertera USB-UART zgodnego z napięciem logicznym 3,3V.

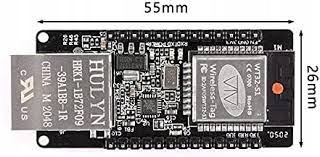

• Wymiary: 25 x 55 mm
• Pobór prądu: 80 mA
• Napięcie robocze: 3V / 5V
• Prąd roboczy (min.): 500 mA
• Temperatura pracy: -40°C do +85°C
• Połączenie sieciowe: RJ45, 10/100Mb/s
• Standard sieci WiFi: 802.11 b/g/n/e/i(802.11n do 150 Mbps)
• Zakres częstotliwości pracy: od 2,4 do 2,5 Ghz
• Wbudowana pamięć Flash: 32Mbit
• Bluetooth v4.2 BR/EDR (BLE)
• 2 x 13 pinów (I2C, SPI & UART)
