Numer katalogowy: 31-752

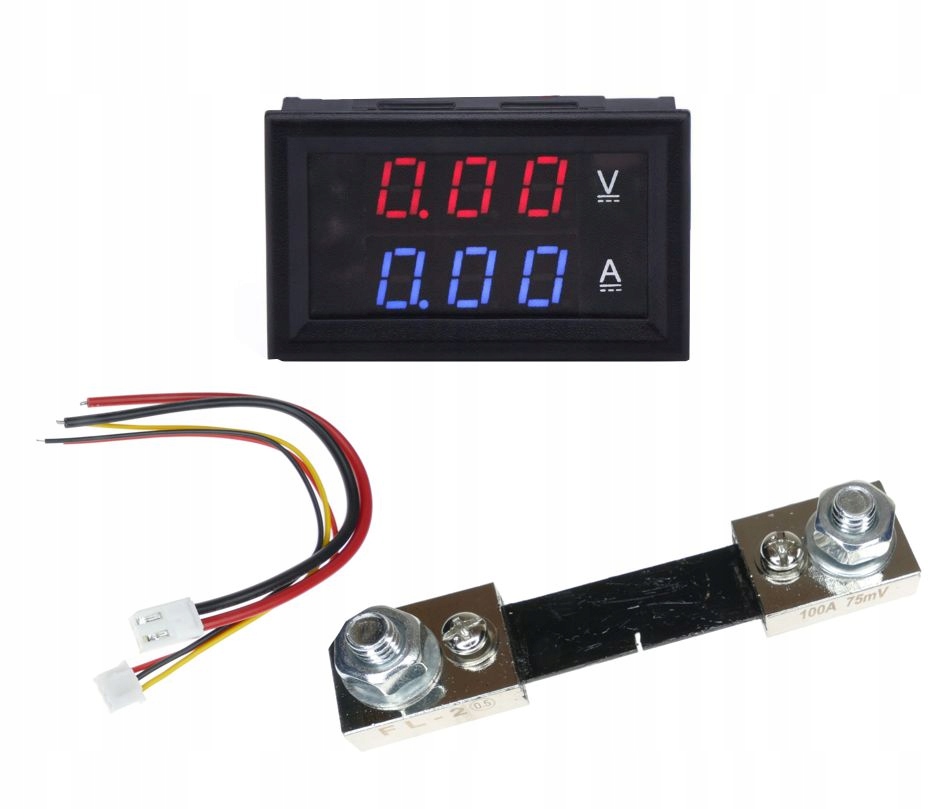

Woltomierz cyfrowy + amperomierz 100V 100A DC wraz z bocznikiem.

Dane techniczne:

- napięcie zasilania miernika 4,5 - 30VDC

- maksymalne napięcie mierzone - 99,9VDC

- maksymalny prąd mierzony - 100A DC

- pobór prądu < 20mA

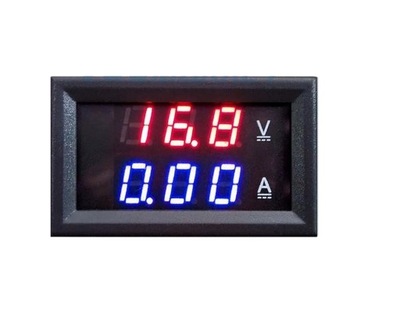

- wyświetlacz 0,28" LED czerwono niebieski

- dokładność 1%

- temperatura pracy -15 do 70 stopni

- wymiar zewnętrzny: 29x48x22 mm

- wymiar otworu montażowego: 26x46 mm

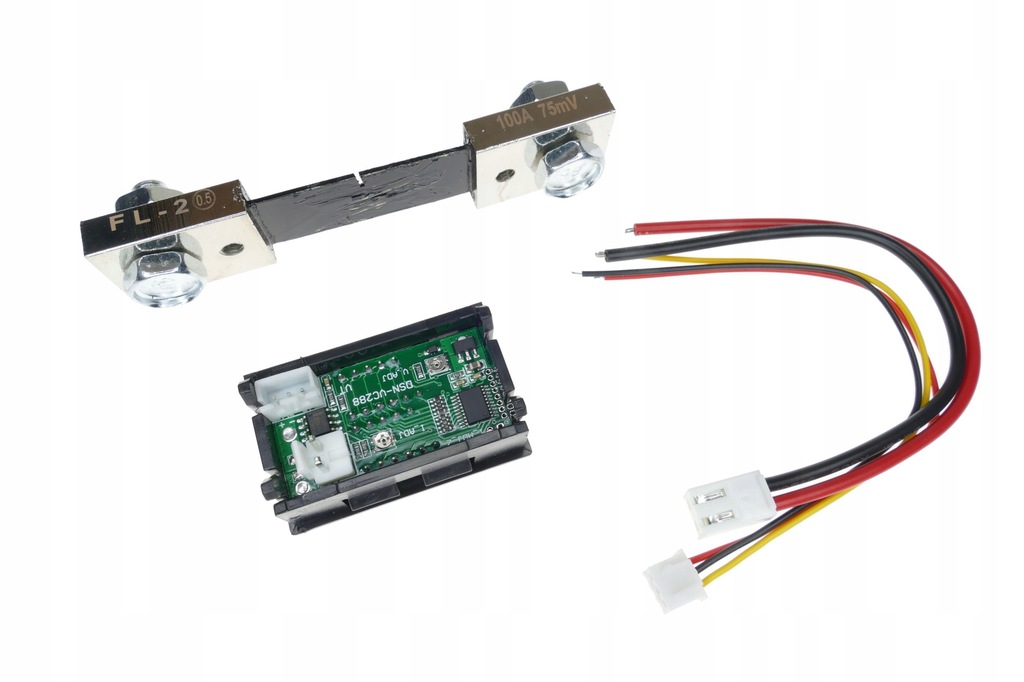

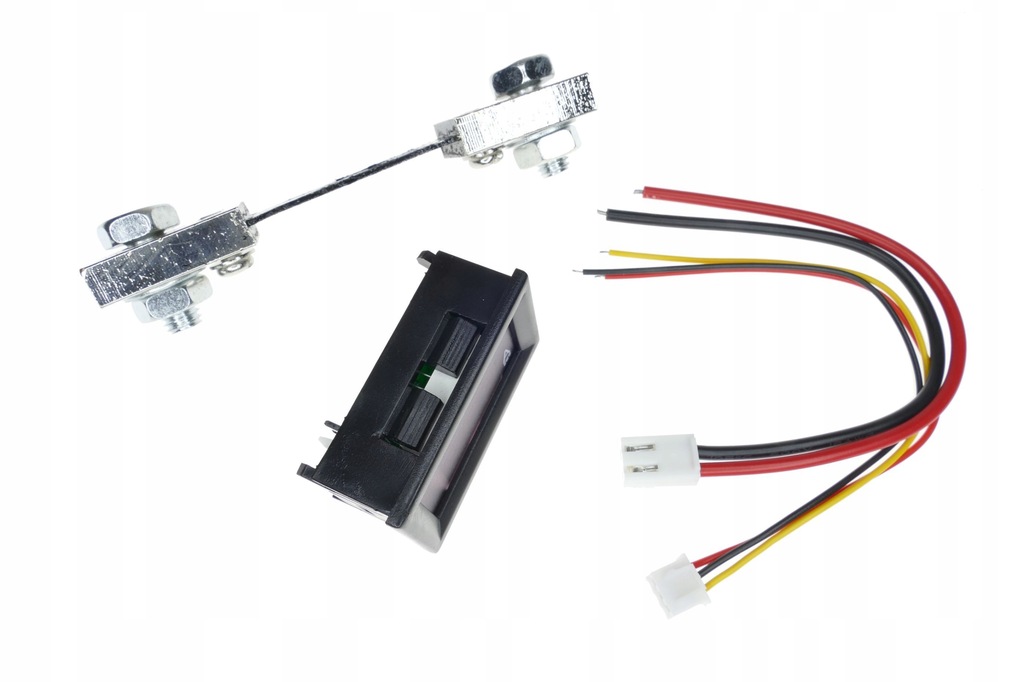

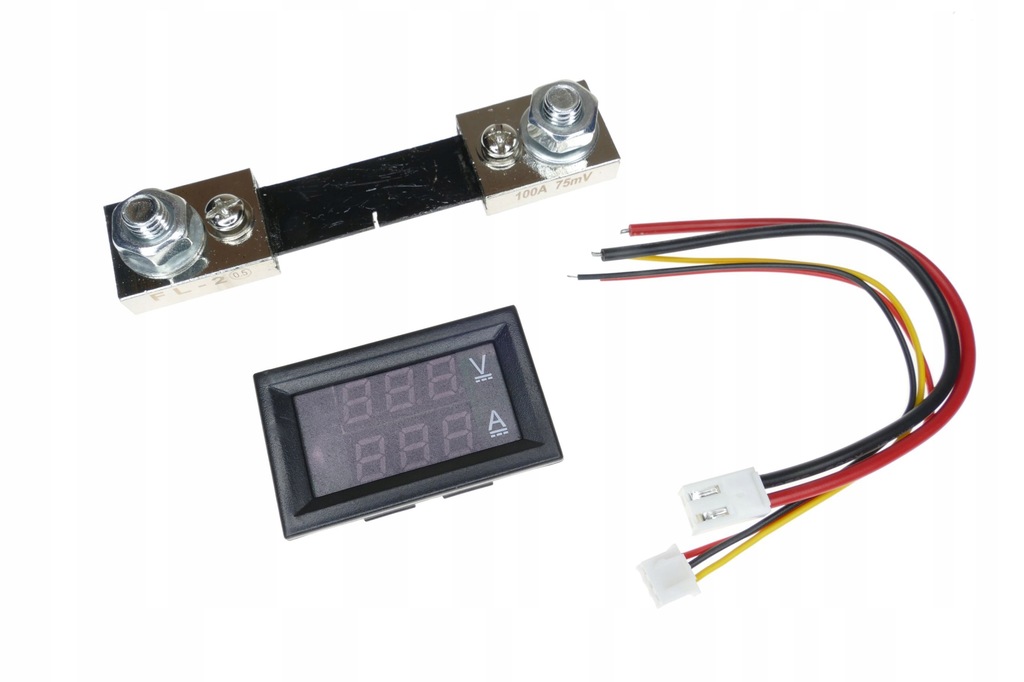

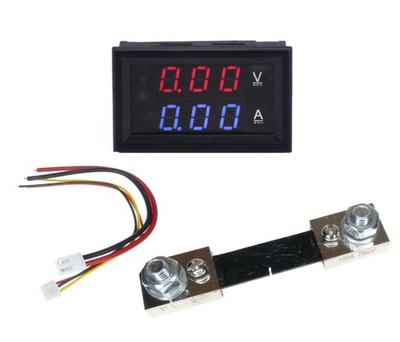

Zestaw zawiera:

- miernik

- bocznik

- kostki przyłączeniowe z przewodami

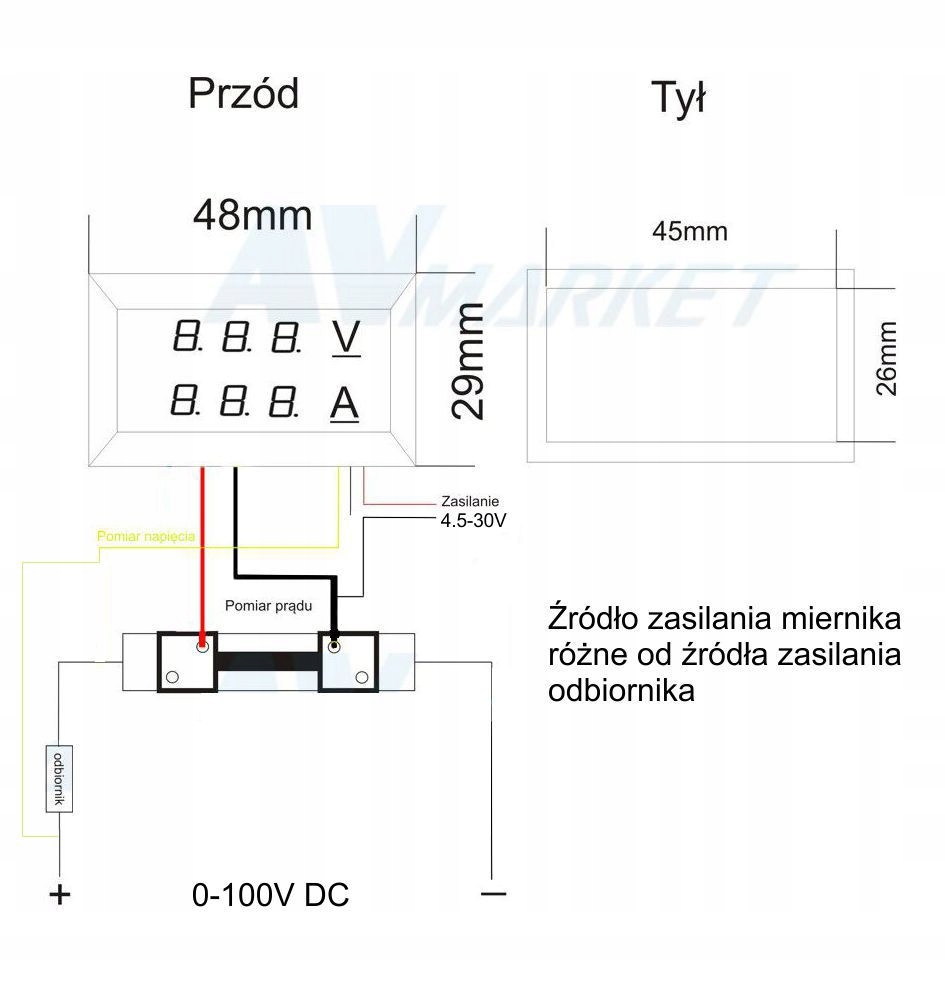

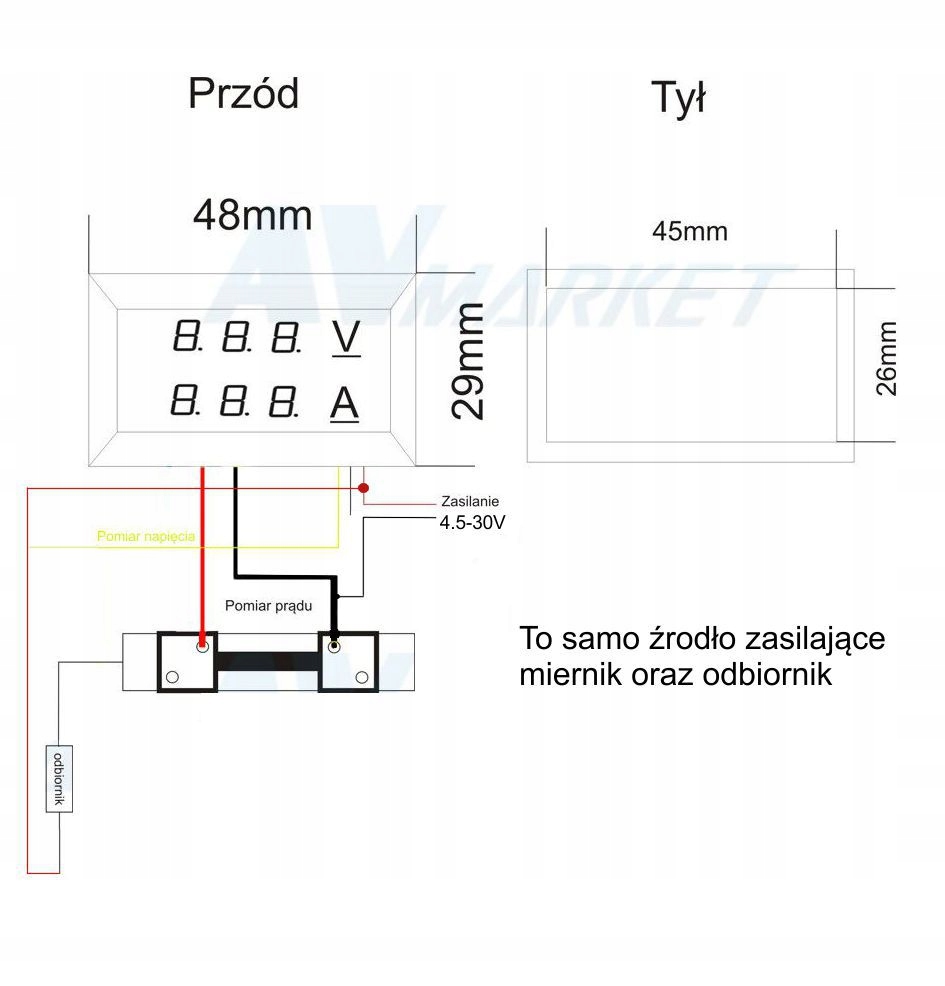

Wyprowadzenia:

- kostka 3 przewodowa (cienkie przewody): czerwony- ( zasilanie +), żółty (pomiar napięcia), czarny (zasilanie masa - opcjonalny)

- kostka 2 przewodowa (grube przewody) - czerwony - podłączenie bocznika , czarny - podłączenie bocznika oraz zasilanie miernika masa.

Możliwa jest kalibracja miernika. Po podłączeniu miernika wraz z bocznikiem, zwierając zworki oznaczone jako TR i I-ADJ-Z albo Zero (zależne od wersji miernika) które znajdują się na płytce PCB modułu, wskazania amperomierza zostaną wyzerowane. Amperomierz można wyzerować przy dowolnym wskazaniu amperomierza - przydatne gdy zerowanie amperomierza w stanie jałowym (bez przepływu prądu przez bocznik) jest niewystarczające. Miernik również posiada pokrętła regulacji wskazań napięcia oraz prądu oznaczone odpowiednio jako V-ADJ oraz I-ADJ. Za pomocą tych pokręteł można posiłkując się bardzo dokładnym miernikiem dodatkowo poprawić wskazania miernika.

Uwaga: Podłączenie napięcia zasilania miernika do przewodów kostki 2 - przewodowej powoduje zniszczenie miernika. Zasilanie miernika podłącza się do kostki 3 - przewodowej (cienkie przewody). Prostowniki, ładowarki, czy regulatory PWM nie są źródłami napięcia stałego DC. W przypadku stosowania miernika w  tego typu źródłach zasilania należy zastosować układy wygładzające napięcie np. kondensator filtrujący na zasilaniu miernika.
