NA SPRZEDAŻ WOJSKOWY WYKRYWACZ METALI W3P

Tranzystorowy wykrywacz W-3-P jest poprzednikiem wykrywacza W-4-P. Służy do wykrywania metalowych min przeciwpancernych, pocisków artyleryjskich, bomb lotniczych itp. znajdujących się na większych głębokościach pod powierzchnią gruntu lub śniegu w zakresie temperatur od -40 do +50 oC. Może także służyć do wykrywania małych przedmiotów metalowych wielkości łuski od naboju pistoletowego lub zapalnika MUW miny niemetalowej PMD-6. Wykrywacz nie jest przystosowany do ciągłej pracy w całości zanurzony pod wodą (nie jest hermetyczny). Jedynie ramka wykrywacza jest w pełni wodoszczelna, może pracować zanurzona pod wodą.

WYKRYWACZ SPRZEDAJEMY JAKO NIESPRAWNY, BEZ BATERII

W skład kompletu wchodzi:

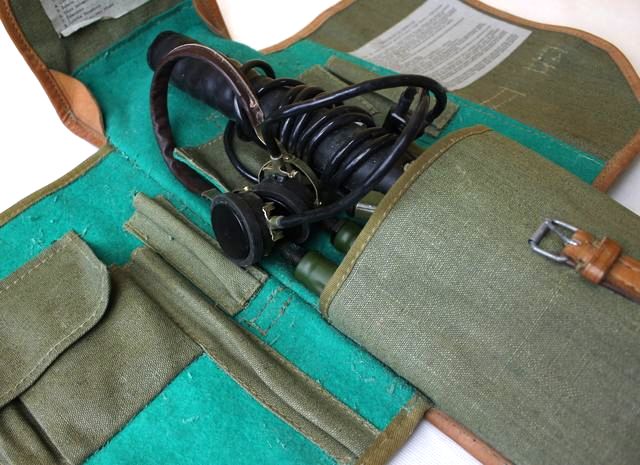

• pokrowiec brezentowy;

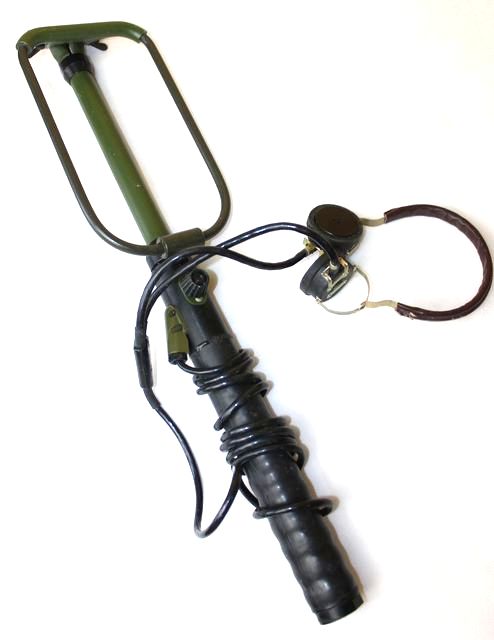

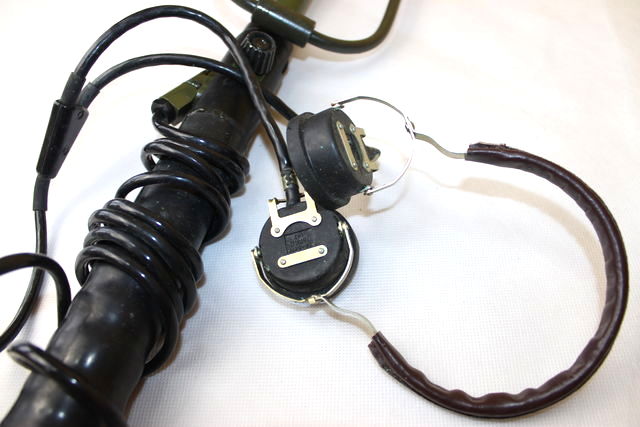

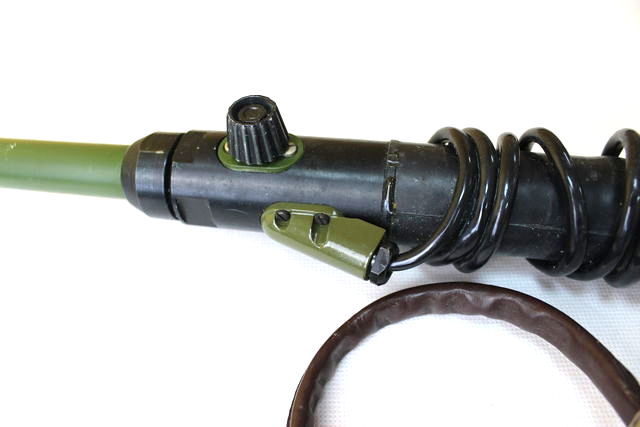

• zasadniczy wykrywacz, składający się z: ramki wykrywacza, przegubu, rury głównej, tulei głównej z pokrętłem strojenia, rękojeść profilowana będąca jednocześnie zasobnikiem na baterię, kompletu słuchawkowego TA-4;
• 3 drążki pośrednie;
• drążek końcowy;
• ostrze macki;

Źródło zasilania stanowi bateria cynowo-węglowa 3R12U, niedostępna w handlu detalicznym. Jej dokładny zamiennik można wykonać samemu z "płaskiej" baterii 4,5V, umieszczając ogniwa z niej w jednej linii i usztywniając koszulką termokurczliwą. W temperaturze pokojowej bateria taka zapewnia co najmniej 200 godzin nieprzerwanej pracy.

Generator ramki pracuje na częstotliwości około 450 kHz (tranzystor TG10), częścią jego obwodu rezonansowego jest uzwojenie umieszczone w ramce. Zbliżenie ramki do przedmiotów metalowych powoduje zmianę indukcyjności cewki umieszczonej w ramce, a tym samym zmianę częstotliwości. Po podwojeniu tej częstotliwości sygnał jest podawany na detektor/mieszacz (tranzystor TG20), do którego podawany jest jednocześnie sygnał z generatora pomocniczego 900 kHz na tranzystorze TG20. Istnieje możliwość zmiany częstotliwości tego generatora w niewielkim zakresie poprzez obrót pokrętła na rękojeści, sprzęgniętego mechanicznie z rdzeniem cewki obwodu rezonansowego generatora pomocniczego. Na wyjściu detektora/mieszacza otrzymujemy sygnał m.cz. będący różnicą pomiędzy oboma częstotliwościami, który następnie wzmacniany jest w jednostopniowym wzmacniaczu na tranzystorze TG5 i dalej podawany jest na słuchawki.Mimo iż wykrywacz jest prosty w obsłudze, to trzeba troszeczkę poćwiczyć z jego "zerowaniem". Należy tego dokonywać po tym, jak wykrywacz osiągnie temperaturę otoczenia. W przeciwnym przypadku (na przykład kiedy wyjmiemy wykrywacz z ogrzanego wnętrza samochodu na mróz na zewnątrz pojazdu) przez kilkanaście minut będziemy musieli "podstrajać" ciągle pokrętłem na rękojeści aby uzyskać niezmienną wysokość tonu w słuchawkach. Należy też zachować co najmniej 20 m odległości od innych wykrywaczy i 50 m od urządzeń elektrycznych wytwarzających zakłócenia elektromagnetyczne (np. silniki komutatorowe). Najwyższą czułość detekcji uzyskuje się ustawiając ton w słuchawkach na 100 – 200 Hz. Dla takich częstotliwości ucho ludzkie wychwytuje już niewielkie zmiany tonu, rzędu pojedynczych Hz.

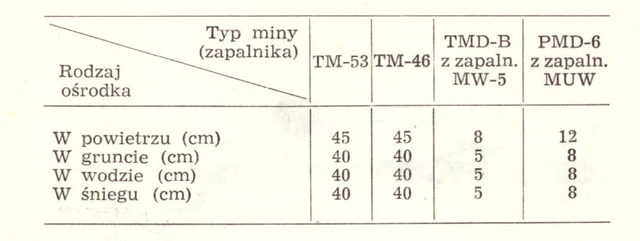

Tabela przedstawiająca głębokość

wykrywania różnych przedmiotów

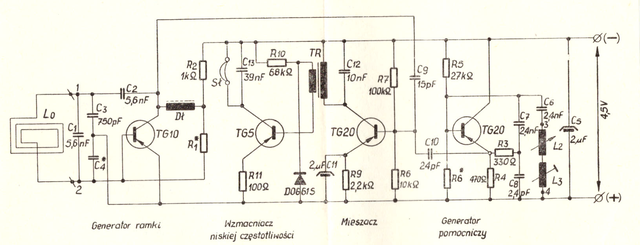

Układ elektroniczny nie jest skomplikowany, przedstawia go poniższy schemat:
