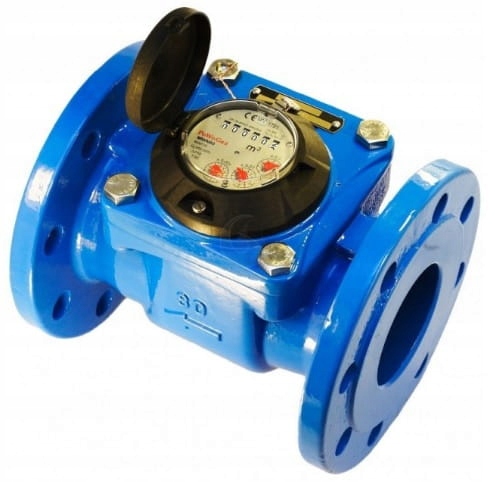

APATOR-POWOGAZ Wodomierz śrubowy do zimnej wody z poziomą osią wirnika MWN 80 Nubis 60-3022001-000

APATOR-POWOGAZ

Wodomierze śrubowe składają się z korpusu, organu pomiarowego oraz mechanizmu zliczającego. Strumień wody napędza wirnik umieszczony w organie pomiarowym. Wirnik jest umieszczony współosiowo lub prostopadle (pionowo) do kanału korpusu i poprzez układ ślimak-ślimacznica napędza umieszczony na osi magnes. Magnes w części mokrej jest zesprzęglony z magnesem liczydła w części suchej wodomierza. Poprzez układ kół zębatych napędzane są wskazówki wodomierza oraz bębenki, które sumują objętość mierzonej wody.

Zastosowanie wodomierzy MWN:

Do pomiaru zużycia znacznych ilości zimnej wody o temperaturze do 30°C lub 50°C lub wody gorącej o temperaturze do 130°C, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Zabudowa w przewodach (rurociągach) poziomych z liczydłem skierowanym ku górze (H), pionowych lub poziomych z liczydłem skierowanym w bok (V) lub skośnych (H/V). Wodomierze typu MWN w standardzie występują z liczydłem sześciobębenkowym (IP65) oraz z malowanym korpusem żeliwnym. Wodomierze przystosowane są do pracy w systemach zdalnego przekazywania danych (AMR).

• Szeroki zakres pomiarowy
• Niski próg rozruchu
• Wyjmowana wstawka pomiarowa
• Dwustronnie łożyskowany wirnik
• Łatwość odczytu wskazań liczydła
• Blokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°
• Wiarygodność wskazań

Dane techniczne MWN 80 Nubis:

• Typ produktu: wodomierz
• Zastosowanie: zimna woda
• DN: 80mm
• Przyłącze: kołnierz
• Ciśnienie: do 16bar
• Kod u producenta: 60-3022001-000
