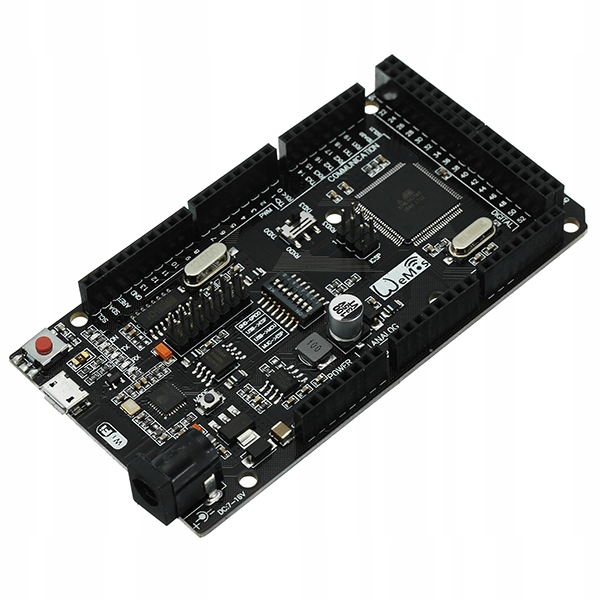

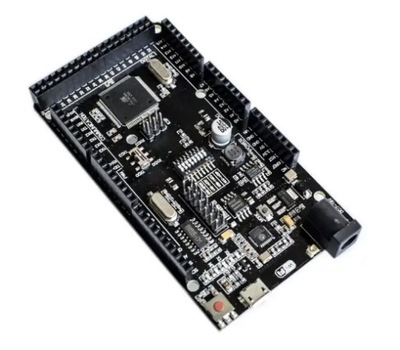

WIFI R3 AT MEGA 2560 + ESP8266

Specyfikacja:

• Płytka posiada przełącznik DIP do podłączenia modułów.

• Na przykład do: USB i ATmeg2560, USB i ESP8266, ATmega2560 i ESP8266.

• Tabela przełączników DIP:

• Połączenie DIP 1 2 3 4 5 6 7

• ATmega2560 ESP8266 ON / ON / OFF / OFF / OFF / OFF / OFF

• USB ATmega2560 WYŁ / WYŁ / WŁ / WŁ / WYŁ / WYŁ / WYŁ

• USB ESP8266 (aktualizacja oprogramowania układowego lub szkicu) WYŁ / WYŁ / WYŁ / WYŁ / WŁ / WŁ / WŁ

• USB ESP8266 (komunikacja) OFF / OFF / OFF / OFF / ON / ON / OFF

• Wszystkie niezależne OFF / OFF / OFF / OFF / OFF / OFF / OFF

• Specjalne rozwiązanie:

      - USB ATmega328 ESP8266

      - PRZEŁĄCZNIK DIP 2

      - Połączenie 1 2 3 4 5 6 7

• USB ATmega2560 ESP8266 WŁ. / WŁ. / WŁ. / WŁ. / WYŁ. / WYŁ. Do RXD3 / TXD3

• Konwerter USB CH340G łączy się z RX0 / TX0 ATmega2560

• ESP8266 łączy się z RX3 / TX3 ATmega25
