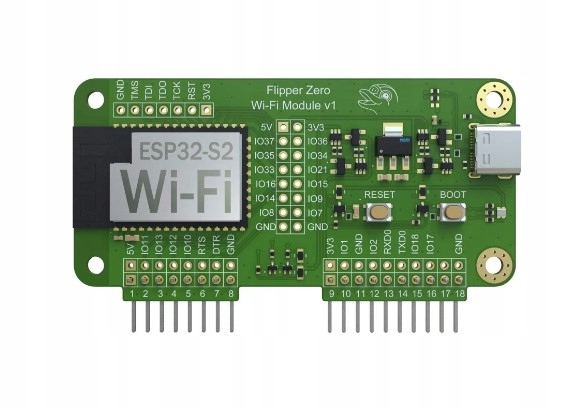

Flipper Zero Wifi Devboard - WiFi

Flipper Zero Wifi Devboard jest to moduł rozszerzający możliwości urządzenia Flipper Zero o komunikację WiFi. Został on oparty o popularny układ ESP32-S2, posiadający jeden rdzeń Xtensa LX7 o taktowaniu do 240 MHz, 2 MB pamięci RAM i 4 MB Flash. Pozwala na bezprzewodowe debugowanie oraz zmianę oprogramowania Flipper Zero. Wbudowane złącze USB C pozwala na wykorzystywanie modułu jako konwertera USB-UART. Wymiana danych między urządzeniami odbywa się poprzez interfejs SWD, a pozostałe piny GPIO został wyprowadzone na płytce, wraz z dodatkowymi przyciskami Reset oraz Boot dla układu ESP32.

Specyfikacja techniczna WiFi Devboard

• Typ: moduł komunikacyjny WiFi
• Przeznaczenie: Flipper Zero
• Wbudowany układ: ESP32-S2
• Standard WiFi: 802.11 b/g/n
• Częstotliwość WiFi: 2,4 GHz
• Taktowanie procesora: 240 MHz
• Pamięć RAM: 2 MB
• Pamięć Flash: 4 MB
• Złącze USB: typu C
• Złącza GPIO:
• Złącze typu goldpin, męski: do podłączenia Flipper Zero
• Złącze JTAG: 7 pin, raster 2,54 mm
• Piny ogólnego przeznaczenia: 2 x 8 pin, raster 2,54 mm
• Przyciski: Reset oraz Boot
• Dioda LED RGB
• Wbudowana przetwornica 3,3 V
• Cztery otwory montażowe
