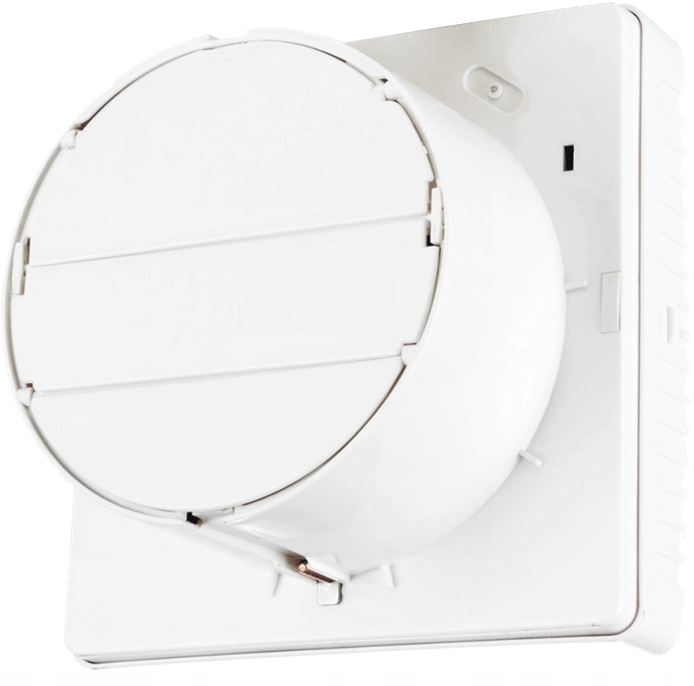

WENTYLATOR OSIOWY ŚCIENNO - OKIENNY  REWERSYJNY (WYWIEWNO - NAWIEWNY)

VENTS VVR 180

GŁÓWNE CECHY:

• ŚREDNICA WYLOTU - 177 mm
• WYSOKA WYDAJNOŚĆ - WYWIEW 212 m3/h, NAWIEW 176 m3/h
• MOC SILNIKA - 25 W
• NISKI POZIOM HAŁASU - 31 dB(A)/3m
• REWERSYJNY SILNIK - LEWE LUB PRAWE OBROTY
• AUTOMATYCZNA ŻALUZJA - ZAPOBIEGA CIĄGOWI WSTECZNEMU (COFANIU SIĘ POWIETRZA)
• SILNIK Z ZABEZPIECZENIEM TERMICZNYM
• ŁOŻYSKA KULOWE W STANDARDZIE
• MONTAŻ W PIONIE W OKNIE (SZYBIE) LUB W ŚCIANIE
• W KOMPLECIE USZCZELKA DO MONTAŻU W SZYBIE
• OBUDOWA Z PCV TYPU ABS (ODPORNOŚĆ NA UV)

OPIS

Wentylator osiowy z obudową plastikową z wysokiej jakości pcv typu ABS (pcv odporny na promienie UV i na uderzenia). Znajduje zastosowanie jako wentylator domowy, rewersyjny - przemienny cykl pracy nawiewno/wywiewny, do montażu w szybie okiennej lub w ścianie.

- Wentylatory nawiewno - wywiewne, zapewniające wysoki poziom komfortu, przeznaczone do wentylacji pomieszczeń mieszkalnych (łazienek, węzłów sanitarnych itp.).

- Praca jako wentylator wyciągowy lub nawiewowy przy zastosowaniu przełącznika dwu lub trójpozycyjnego (schematy podłączenia elektrycznego poniżej). Przełączniki do nabycia oddzielnie na naszych innych aukcjach.

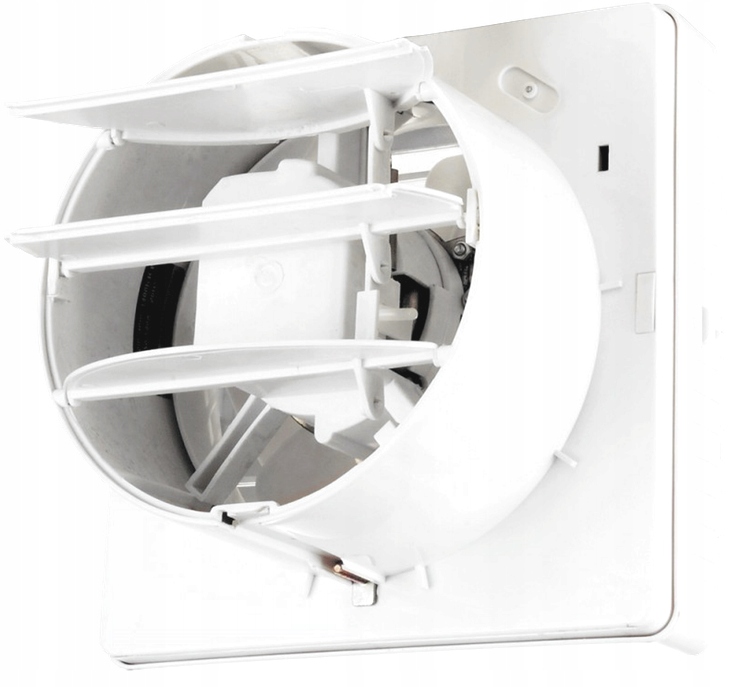

- Wentylatory VVR wyposażone są w układ zapobiegający ciągowi wstecznemu, sterowany siłownikiem elektrycznym (automatyczna żaluzja).

- Zabezpieczenie przed kontaktem z elementami niebezpiecznymi i przenikaniem wody na poziomie IPX4.

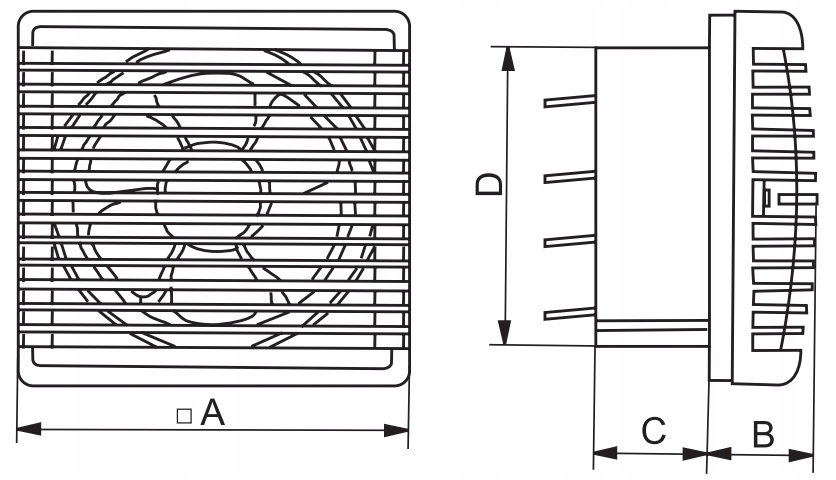

WYMIARY [mm]

• A - 230
• B - 65
• C - 87
• ØD - 177

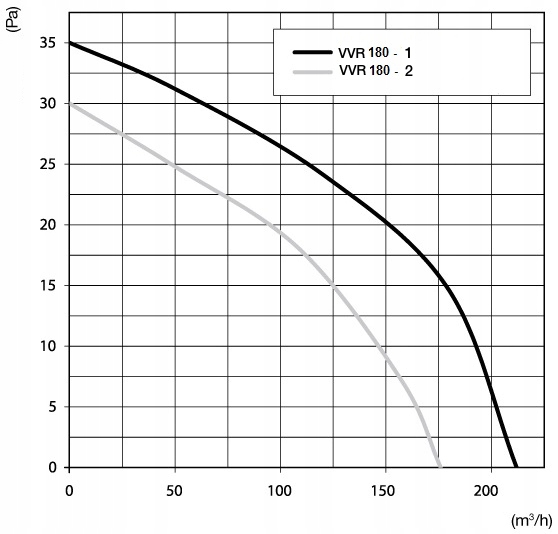

DANE TECHNICZNE I CHARAKTERYSTYKA PRZEPŁYWU

• Napięcie - 230 V / 50 Hz
• Moc - 25 W
• Pobór prądu - 0,1 A
• Wydajność - 212 m3/h (wyciąg), 176 m3/h (nawiew)
• Obroty silnika - 1400 obr./min
• Poziom hałasu - 31 dB(A)/3 m
• Max. temp. pracy - +40 °C
• Klasa bezpieczeństwa - IP 44

OZNACZENIA NA WYKRESIE

• 1 - Wywiew powietrza z pomieszczenia
• 2 - Nawiew powietrza do pomieszczenia

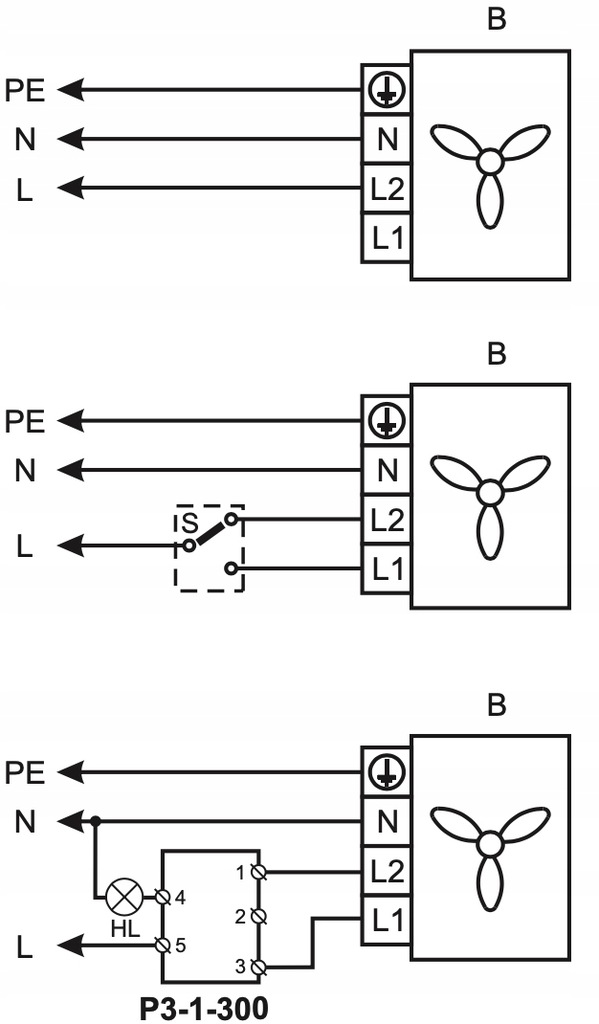

SCHEMATY ELEKTRYCZNE PODŁĄCZENIA

Możliwych jest kilka sposobów podłączenia wentylatora do sieci elektrycznej:

1. Podłączenie napięcia na stałe do zacisków L1 lub L2. Wentylator będzie pracował wówczas jako wentylator wyciągowy lub nawiewowy (bez możliwości zmiany kierunku pracy).
2. Podłączenie przy pomocy zwykłego przełącznika. Wentylator będzie wtedy pracował naprzemiennie jako wyciąg lub nawiew w zależności od położenia przełącznika.
3. Podłączenie przy pomocy przełącznika trójpozycyjnego Vents P3-1-300. Przy takim podłączeniu mamy pełną kontrolę pracy wentylatora (praca jako wywiew, nawiew lub w pozycji off).

OZNACZENIA NA SCHEMATACH

• B - wentylator VVR
• PE - uziemienie
• N - przewód neutralny (zero)
• L1 - przewód napięciowy (praca jako wywiew)
• L2 - przewód napięciowy (praca jako nawiew)
• S - zwykły włącznik
• P3-1-300 - przełącznik trójpozycyjny
• HL - przewód od instalacji oświetleniowej pomieszczenia

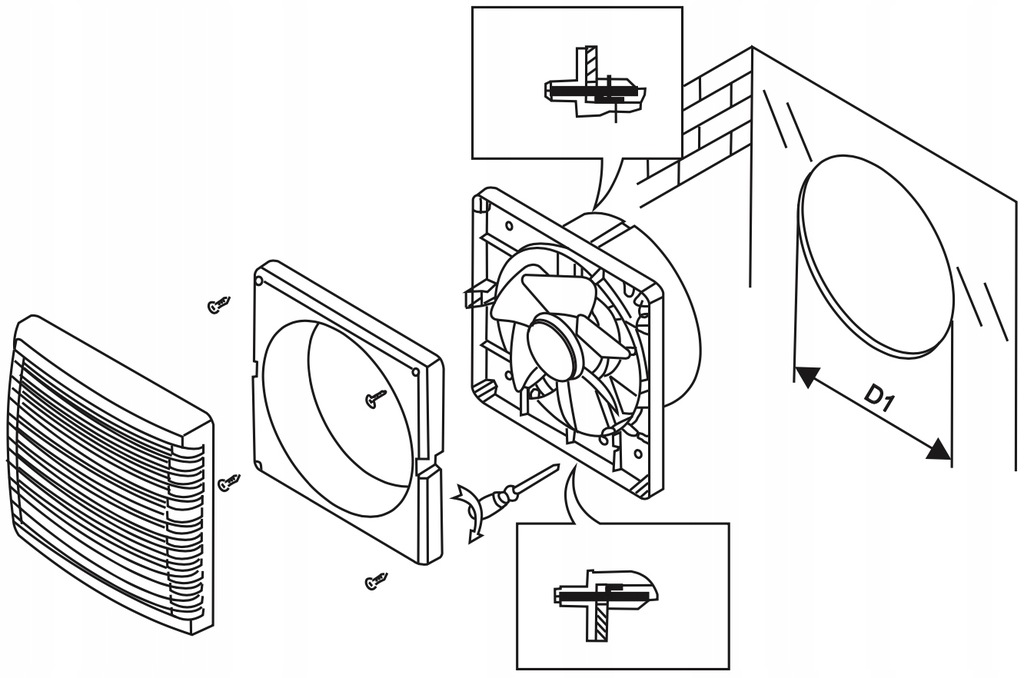

INSTRUKCJA MONTAŻU

Wyciąć otwór D1 w ścianie lub w szybie:

• w przypadku wentylatorów VVR 180, D1=192÷194 mm
• w przypadku wentylatorów VVR 230, D1=250÷254 mm

Zainstalować wentylator w otworze i zabezpieczyć go prętami mocującymi (montaż w szybie) lub 4 wkrętami do kołków rozporowych (montaż w ścianie).

PRZYKŁAD MONTAŻU
