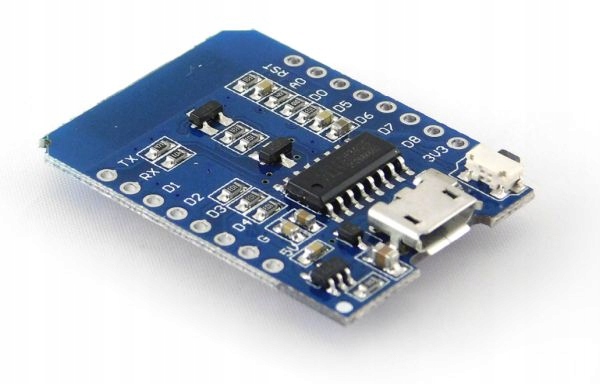

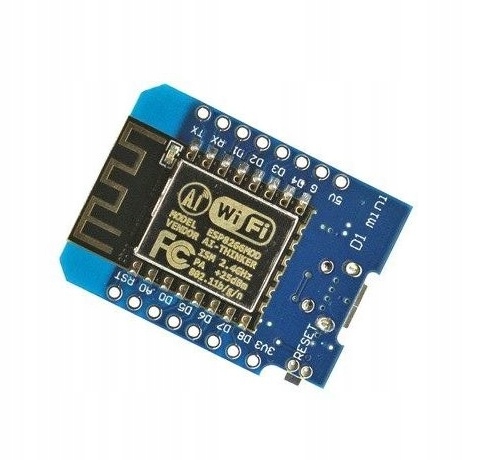

Przedmiotem sprzedaży jest miniaturowy moduł Wemos D1 mini z układem ESP8266-12F i obsługą WIFI w standardzie 802.11b/g/n. Transmisja danych poprzez port USB odbywa się za pośrednictwem układu CH340. Do połączenia z komputerem wymagany jest popularny przewód z końcówką micro USB.

Układ można programować w środowisku Arduino IDE lub w języku LUA - NodeMCU.

Specyfikacja:

• Mikrokontroler: ESP8266-12F
• Pamięć Flash: 4MB
• Łączność bezprzewodowa: Wi-Fi 802.11 b/g/n
• Napięcie pracy: 3.3V
• Zegar 80MHz/160MHz
• Interfejsy: PWM / I2C / SPI / 1-Wire
• Maksymalne natężenie na pinach I/O: 12mA
• Zalecane natężenie na pinach I/O: 6mA
• Konwerter USB-UART - CH340
• Konwerter ADC - 10-bitowy
• Złącze micro USB

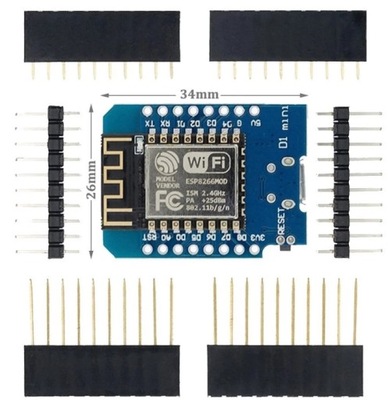

• Wymiary: 34 x 25mm
• Dioda LED podłączona do GPIO2 (D4)

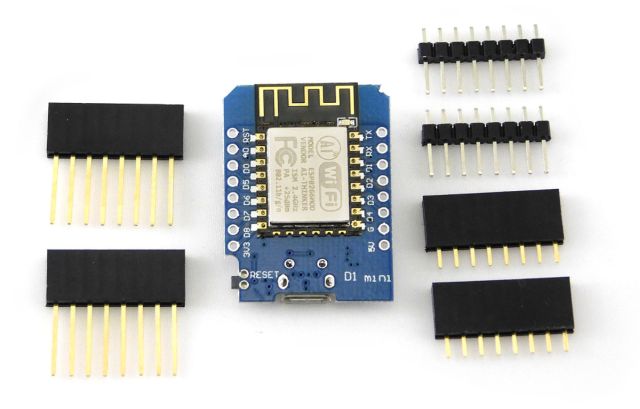

W komplecie znajdują się złącza proste typu Goldpin, raster 2,54mm:

• żeńskie zwykłe 7 pin - 2 szt.
• żeńskie przedłużone 7 pin - 2 szt.
• męskie zwykłe 7 pin - 2 szt.

Dla układu CH340 należy pobrać sterownik np. ze strony https://sparks.gogo.co.nz/ch340.html

Zdjęcia mają charakter poglądowy.
