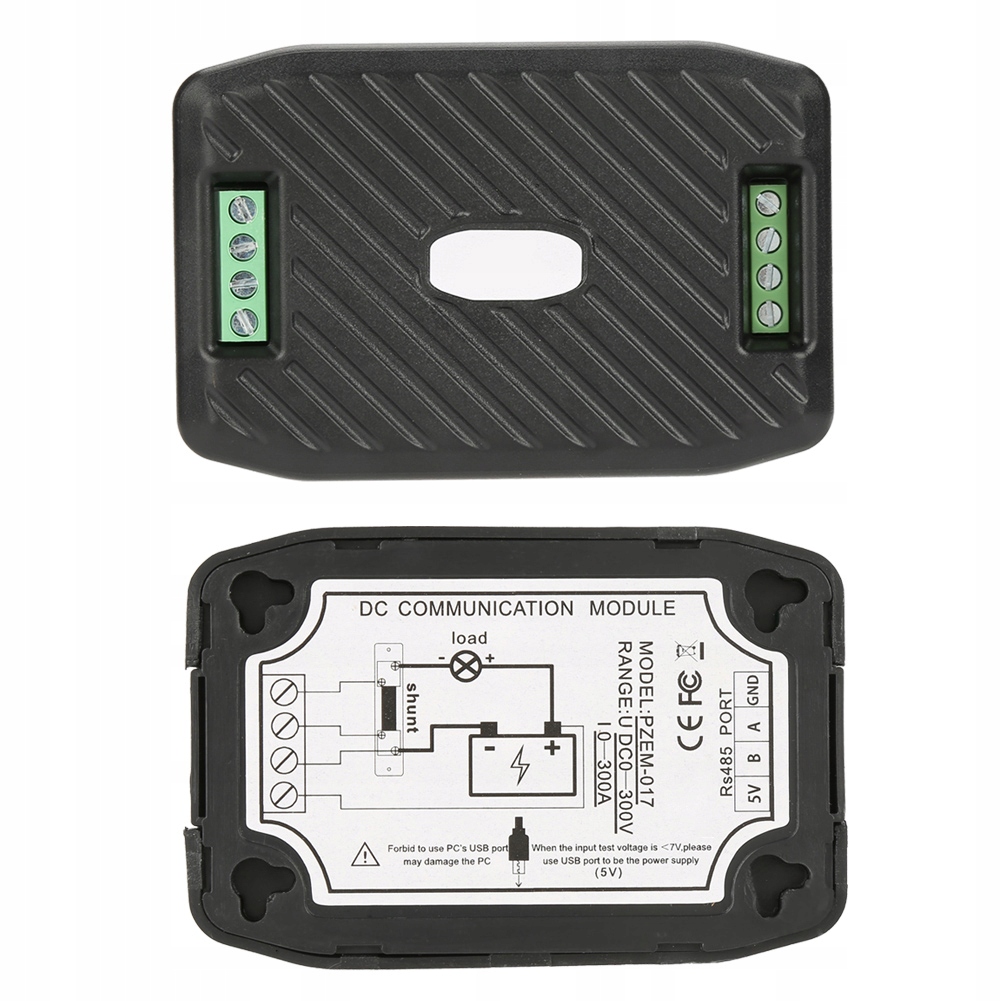

Ten moduł służy głównie do pomiaru napięcia DC, prądu, mocy czynnej, częstotliwości i zużycia energii, moduł nie ma funkcji wyświetlania, dane są odczytywane przez interfejs RS485.

Służy głównie do pomiaru napięcia DC, prądu, mocy czynnej, częstotliwości i zużycia energii.

Zakres pomiaru prądu to 50A

Do wyboru jest 10 różnych zestawów, które zaspokoją różne potrzeby.

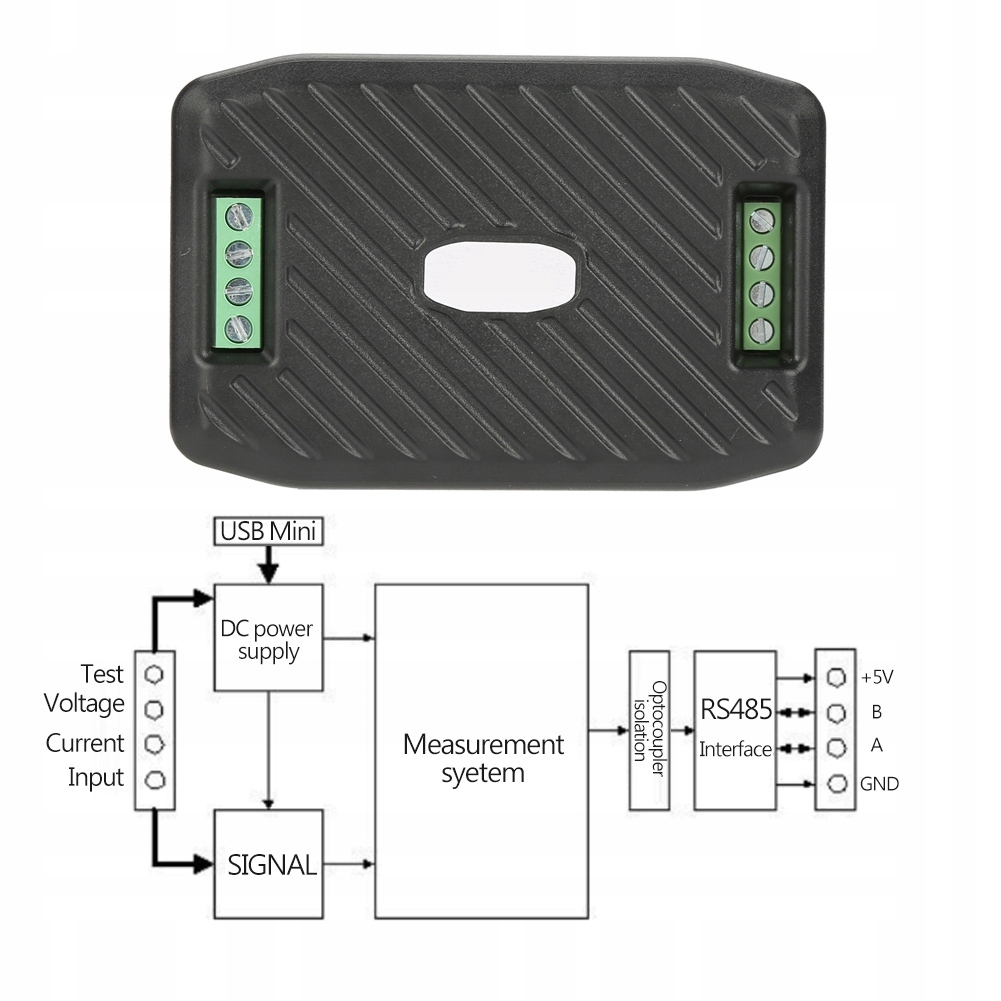

Warstwa fizyczna wykorzystuje interfejs komunikacyjny UART do RS485, szybkość transmisji wynosi 9600, 8 bitów danych, 2 bity stopu, brak parzystości.

Warstwa aplikacji wykorzystuje do komunikacji protokół ModbusRTU, obsługuje tylko kody funkcji, takie jak 0x03, 0x04,0x06, 0x41, 0x42 itp.

Można ustawić próg napięcia, podzielić na próg wysokiego i niskiego napięcia, gdy zmierzone napięcie przekroczy próg, może wywołać alarm.

Marka: POKOJU!

Model: PZEM-017

Napięcie:

Zakres pomiarowy: 0,05-300 V (gdy napięcie testowe wynosi ＜ 7 V, należy użyć trybu niezależnego zasilania)

Rozdzielczość: 0,01 V

Dokładność pomiaru: 1%

Aktualny:

Zakres pomiarowy: 50A

Rozdzielczość: 0,01A

Dokładność pomiaru: 1%

Moc:

Zakres pomiarowy: 0,2-90 kW

Rozdzielczość: 0,1 W

Dokładność pomiaru: 1%

Zużycie energii:

Zakres pomiarowy: 0-9999kWh

Rozdzielczość: 1Wh

Dokładność pomiaru: 1%

Zresetuj energię: użyj oprogramowania, aby zresetować

Alarm nadmiernego napięcia:

Domyślny próg wysokiego napięcia: 300 V

Domyślny próg niskiego napięcia: 7V

Interfejs komunikacyjny: interfejs RS485

Temperatura pracy: -20 ~ 60 ℃

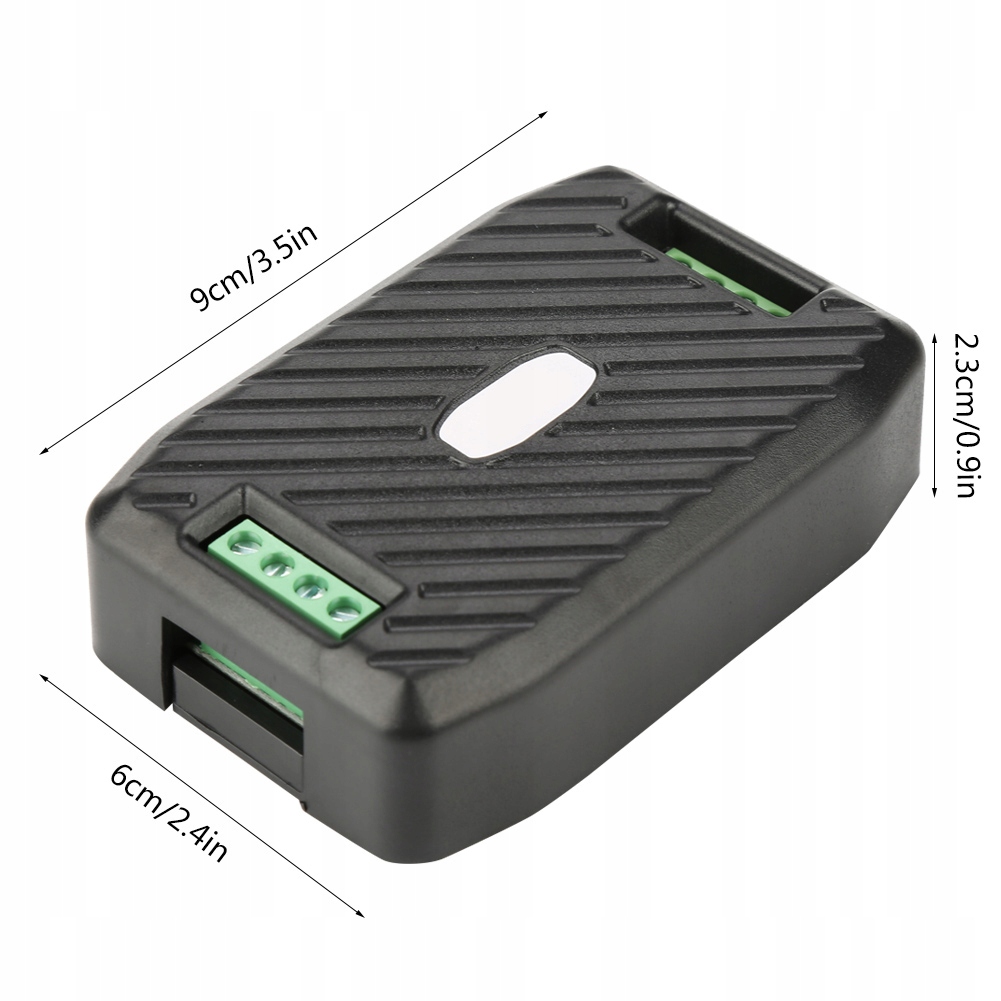

Rozmiar produktu: Ok. 9*6*2.3 cm/3.5*2.4*0.9 cala

Waga: Ok. 77g~287g / 2.7oz~10.1oz

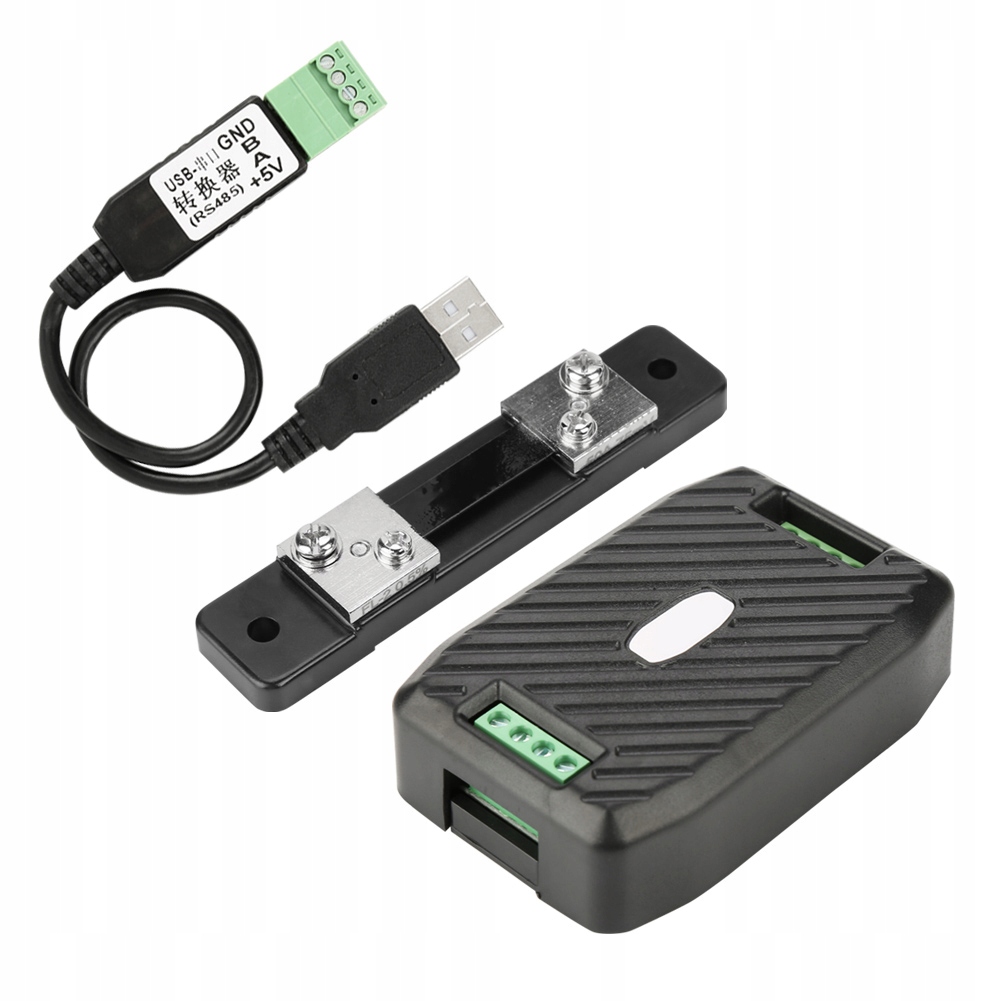

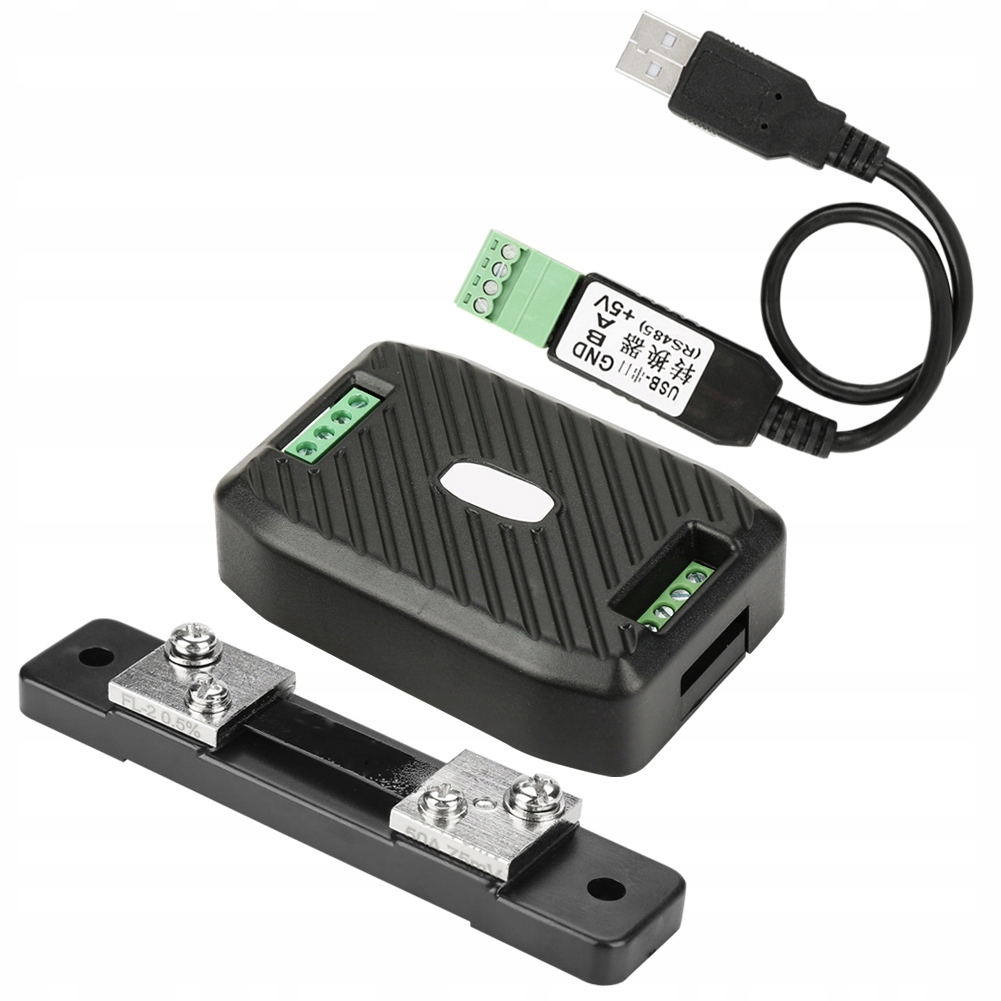

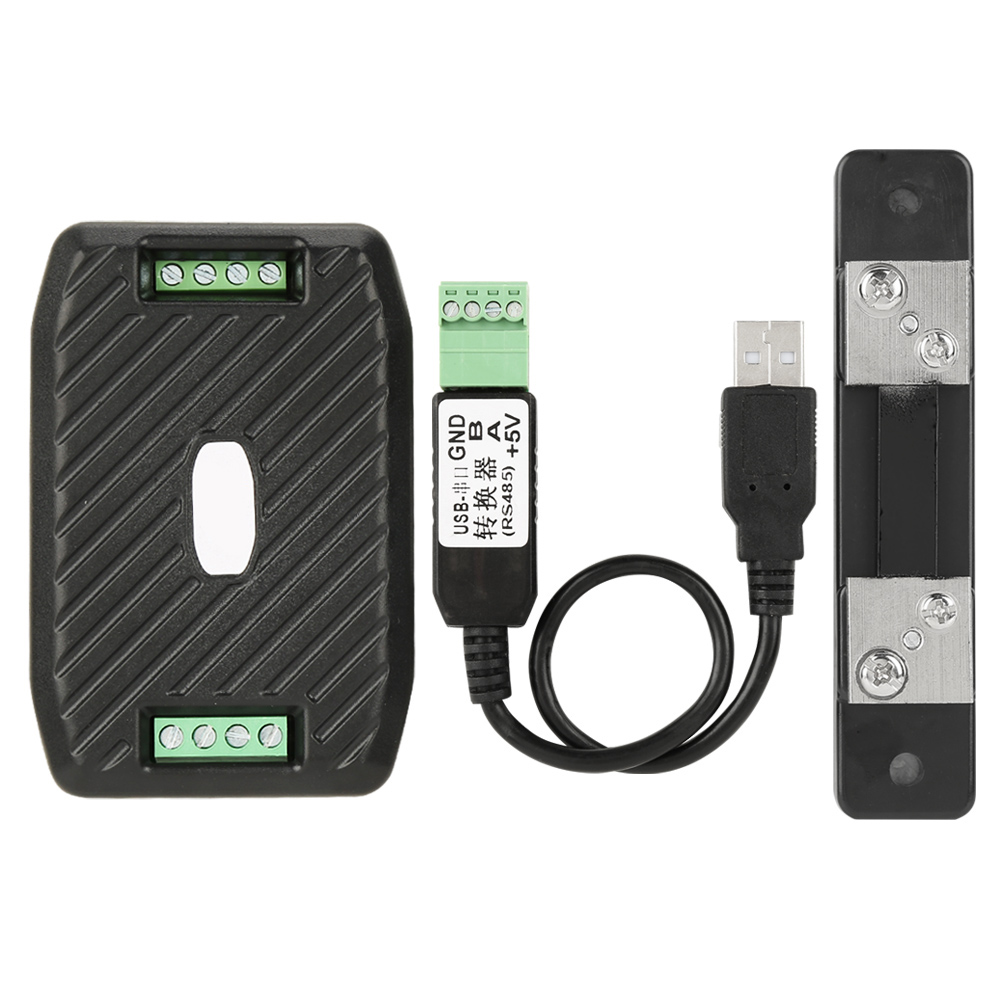

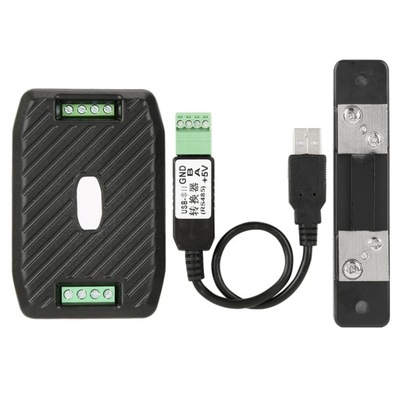

Pakiet

1 x Kompletna maszyna

1 x bocznik

1 x moduł USB na RS485

Notatka:

Interfejs RS485 jest wyjściem pasywnym, wymaga zewnętrznego podłączenia zasilania 5 V, a zewnętrzne zasilanie powinno ＞100mA.

Gdy wejściowe napięcie testowe jest mniejsze niż 7 V, musi dostarczyć niezależne napięcie robocze 5 V przez port USB.

NIE używaj portu USB dostarczonego przez komputer jako niezależne źródło zasilania, w przeciwnym razie może to spowodować uszkodzenie komputera.
