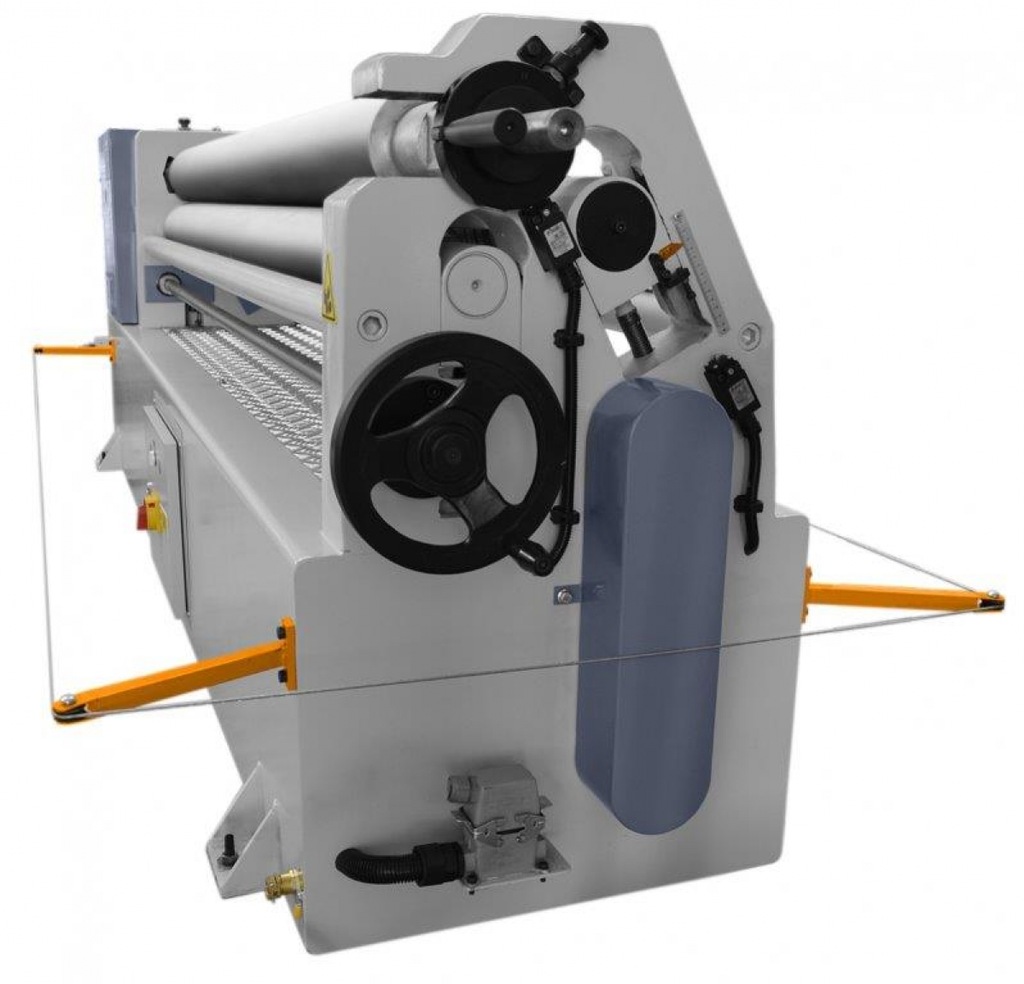

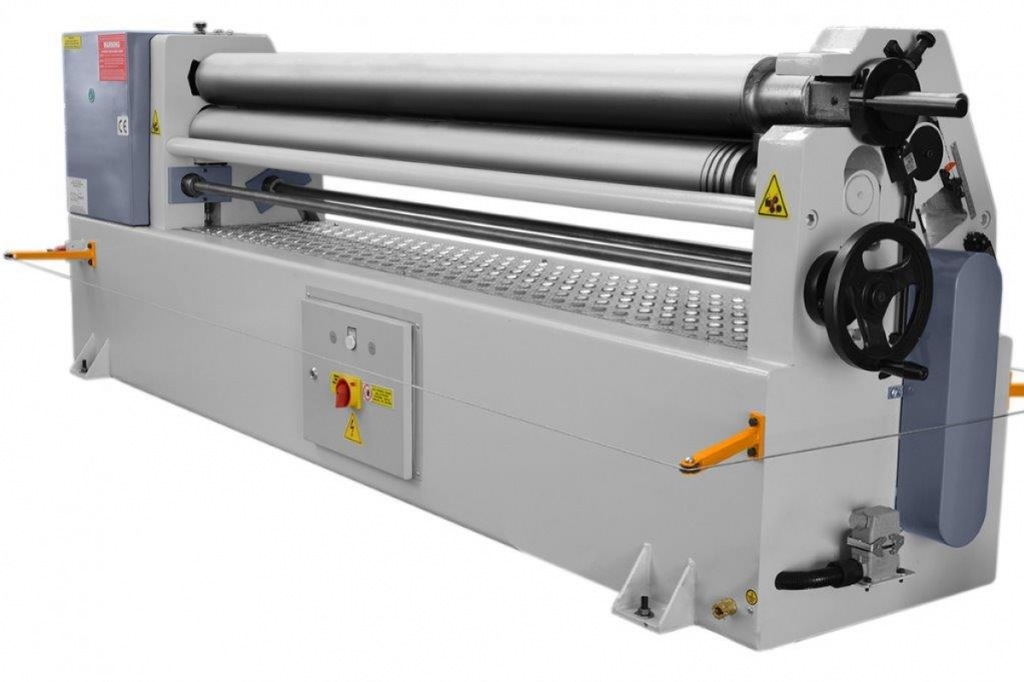

Walcarka do blach RM 1550/110

Profesjonalna elektromechaniczna maszyna trójwalcowa RM-1550/110 z asymetrycznym układem wałów służy do produkcji powłok cylindrycznych i stożkowych o różnych średnicach. Maszyna ta przeznaczona jest do gięcia blach o grubości do 3 mm, długości do 1550 mm, średnica górnego walca 110 mm. Profesjonalna walcarka mechaniczna serii RM idealnie nadaje się zarówno do produkcji średnioseryjnej, jak i produkcji rzemieślniczej.

Opis maszyny

• Seria RM przeznaczona jest do standardowych prac przy gięciu blachy w celu uzyskania powłok cylindrycznych. Dla tego blacha jest zaciśnięta między centralnymi wałami napędowymi. Górny wał jest nieruchomy, dolny porusza się w kierunku pionowym, aby dostosować się do żądanej grubości blachy. Dopasowanie do wymaganego promienia gięcia odbywa się poprzez przesunięcie wałka bocznego.
• Gięcie blachy jest ważną funkcją roboczą zapewniającą jakość finalnego detalu i polega na zaginaniu końców blachy (wstępne gięcie), co umożliwia uzyskanie jednolitej zamkniętej skorupy. Aby zagiąć w obie strony, należy rozłożyć arkusz i dwukrotnie wcisnąć wałek boczny.
• Asymetryczna konstrukcja układu wałków umożliwia wstępne gięcie blachy poprzez przesuwanie bocznego wałka. Opcjonalnie istnieje możliwość zamontowania napędu elektrycznego na wale bocznym, który umożliwi wstępne gięcie.
• Standardowo na rolkach serii RM możliwe jest uzyskanie średnicy minimalnej równej trzem średnicom walca górnego, przy zagięciu metalu o granicy plastyczności na zimno 260 N/mm2 i wytrzymałości na zginanie 24 kg/mm2 .
• Górny wał jest składany, co ułatwia wyjmowanie gotowych produktów. Wał składany wyposażony jest w blokadę zapobiegającą jego samoistnemu otwarciu podczas pracy.

Najważniejsze zalety

• asymetryczny system 3-walcowy.
• mocna stalowa rama spawana.
• wały wykonane ze stali o podwyższonej wytrzymałości na rozciąganie zgodne z certyfikatem jakości SAE 1050.
• wały wykonane są ze stali o wysokiej wytrzymałości – hartowanej i polerowanej,
• obrotowy górny i dolny wały napędzane za pomocą silnika elektrycznego wraz ze skrzynią przekładniową.
• górny wał wypinany do boku z systemem podtrzymującym.

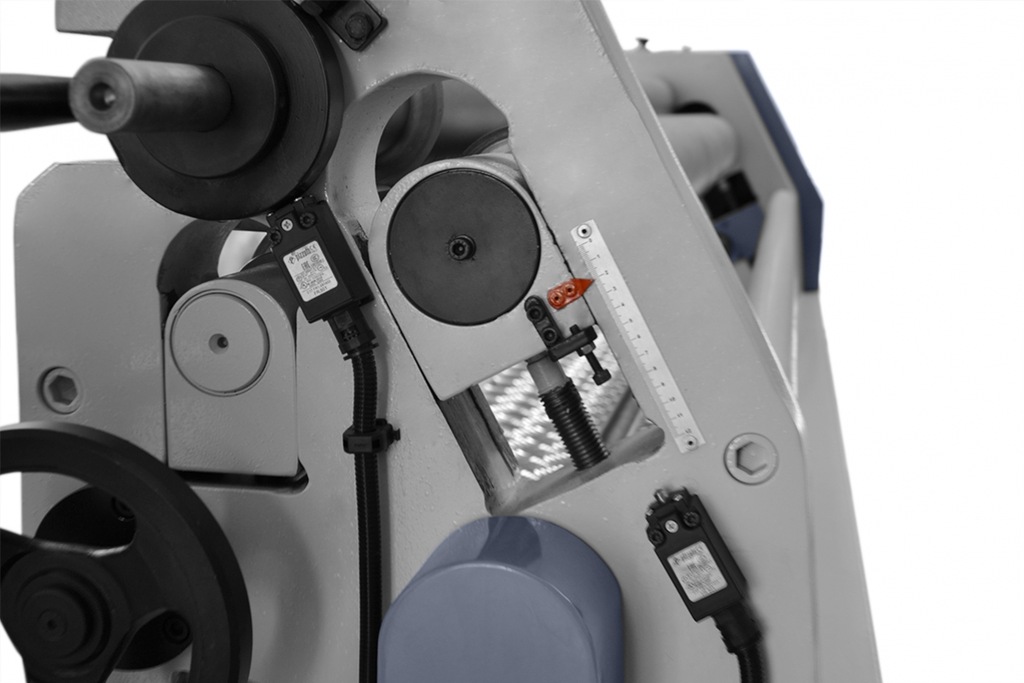

• dolne i boczne wały z regulacją wysokości (ręcznie w standardzie).
• wały posiadają rowki do gięcia prętów.
• stożkowe urządzenie do gięcia.

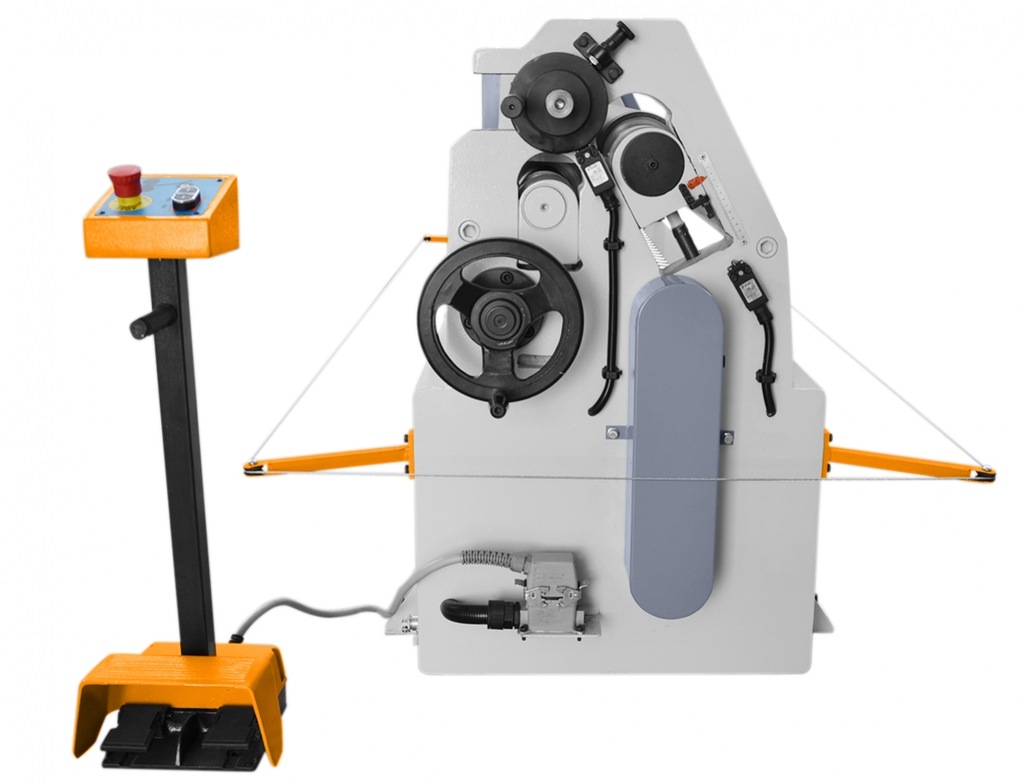

• zdalny pedał z przyciskiem zatrzymania awaryjnego.
• silnik z hamulcem.
• opcjonalne zmotoryzowane podnoszenie dolnego i bocznego wału.
• opcjonalne cyfrowe wskazanie położenia napędzanego silnika dolnego i bocznego wału.

Parametry techniczne

DŁUGOŚĆ WALCA 1550 mm

ŚREDNICA WALCA 110 mm

GRUBOŚĆ MATERIAŁU 3,0 mm

PRĘDKOŚĆ GIĘCIA 3 m/min

MOC SILNIKA 2,2 kW

SZEROKOŚĆ 2700 mm

GŁĘBOKOŚĆ 750 mm

WYSOKOŚĆ 1000 mm

WAGA OK. 1250 kg
