Zestaw naprawczy do gwintów marki V-COIL

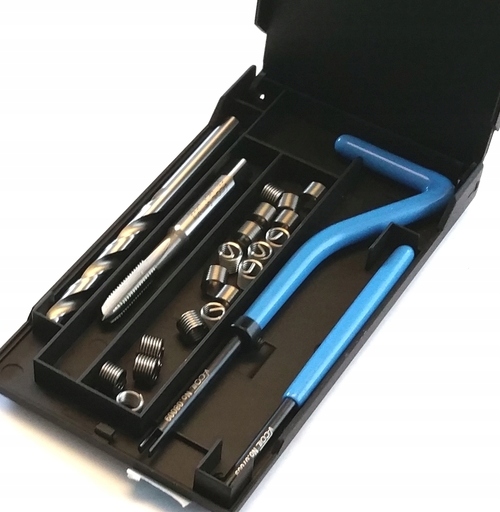

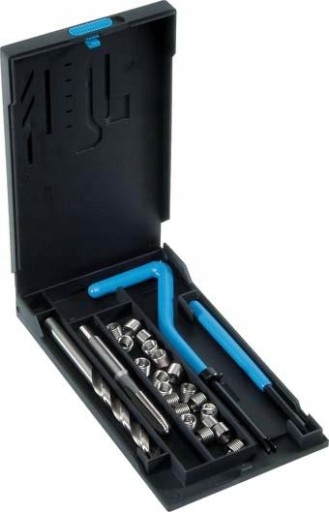

Zawartość zestawu:

• 1 gwintownik M10;
• 1 wiertło spiralne 10,3 mm;
• 1 narzędzie do montażu ręcznego z pierścieniem ustalającym nr 11;
• 1 łamacz zbieraka nr 11;
• 20 wkładek gwintowych 1,5 x D
• kasetka z tworzywa sztucznego

Zastosowanie:

• natapianie stopem twardym gwintów materiałów o ograniczonej wytrzymałości na ścinanie, np. stopów aluminium i magnezu, zastosowanie w produkcji maszyn, technologiach motoryzacyjnych, elektrycznych i medycznych oraz w lotnictwie i lotach kosmicznych
• naprawianie uszkodzonych lub zużytych gwintów. Ponowne wykorzystanie wybrakowanego towaru

EAN: 4022835040163

Wiercenie:

• nawiercić uszkodzony gwint zwykłym wiertłem krętym
• w przypadku gwintów świec zapłonowych nie zachodzi konieczność nawiercania; w tym wypadku stosuje się narzędzia do wiercenia i nacinania
• należy pamiętać, że przy wygniataniu gwintu wymagane są większe otwory

Kontrola:

• należy sprawdzić czy gwintownik i sworznie gwintowane są zgodne pod względem gwintu i skoku.

Gwint:

• specjalny gwintownik V-COIL nacina dany gwint w nawierconym otworze. Zaleca się stosowanie oleju do nacinania.

Montowanie wkładki gwintowanej:

• nałożyć wkładkę gwintowaną na narzędzie, zwracając uwagę na to, aby czopy zabierające były wstawione w rowki gwintownika, a potem ustawione prawidłowo pierścieniem nastawnym
• następnie, przy lekkim nacisku, wkręcać wkładkę gwintowaną zgodnie ze zwojem gwintu

Nie kręcić przeciwnie do kierunku wkręcania, czop może ulec złamaniu.

Złamanie czopa:

• po wprowadzeniu wyjąć narzędzie i usunąć czop zabierający łamaczem zbieraka
• wprzypadku większych wymiarów i przy gwintach świec zapłonowych czop wyciąga się szczypcami ze zwężonymi końcami
• wefekcie, dzięki wąskim i dokładnym tolerancjom, jak również formowaniu gwintu sprężynowego, otrzymujemy gwint, który często jest lepszy i mocniejszy, niż gwint początkowy.
