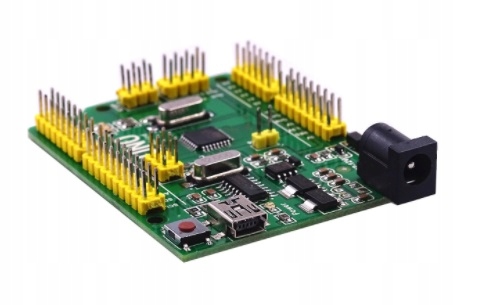

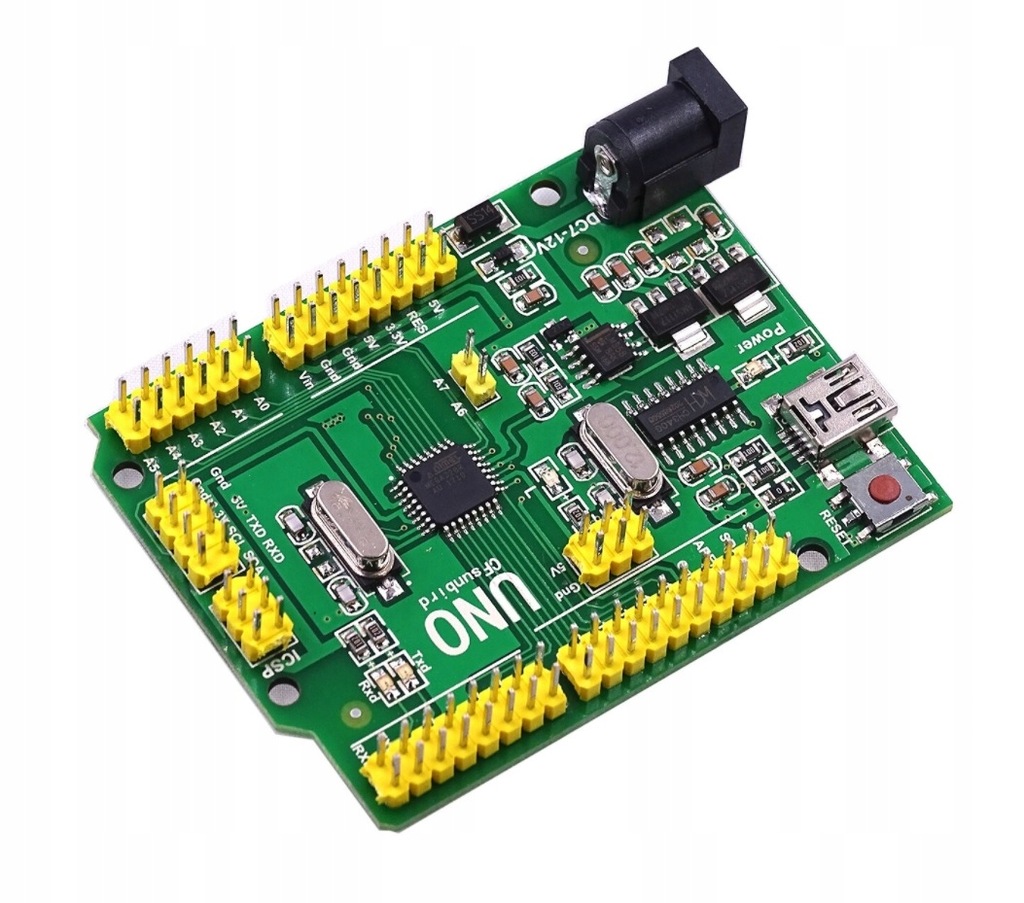

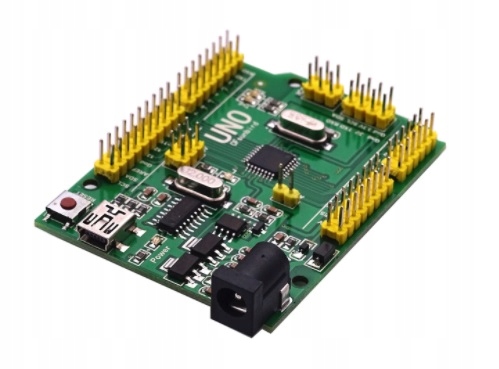

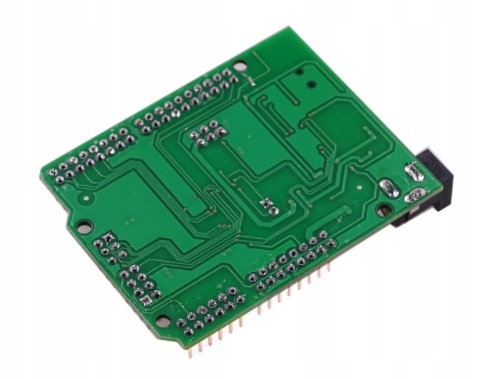

UNO ATmega328P CFsunbird

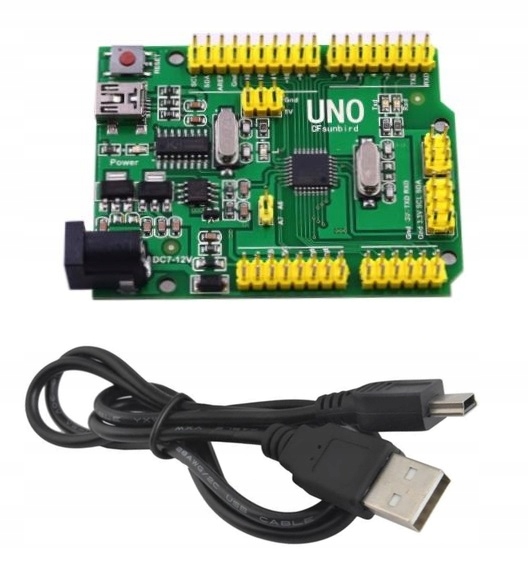

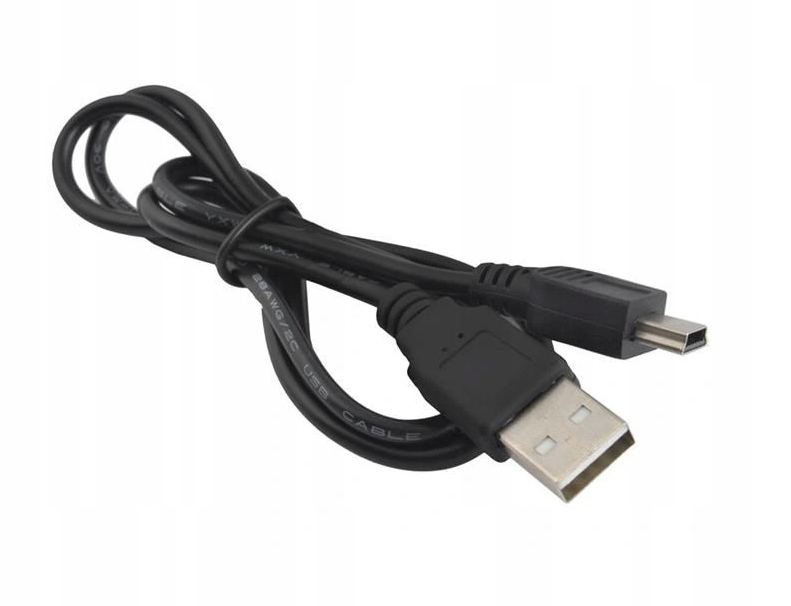

Kolejna odmiana płytek kompatybilnych z Arduino UNO bazujących na mikrokontrolerze ATmega328P. Ulepszenie względem Arduino UNO polega przede wszystkim na zdublowaniu większości pinów. Teraz z pewnością ich nie zabraknie. Dodatkowo, na płytce znalazło się miejsce dla pinów analogowych A6 oraz A7. Zasilanie i programowanie płytki jest możliwe za pomocą dołączonego do zestawu przewodu mini USB. Do zasilania można również wykorzystać zewnętrzny zasilacz DC 5.5/2.5 7V-12V. W roli układu umożliwiającego transmisję danych pomiędzy płytką a komputerem zastosowano popularny CH340. Sterowniki są dostępne m. in. na stronie: https://sparks.gogo.co.nz/ch340.html

Specyfikacja:

• procesor: ATmega328P
• napięcie pracy: 5V
• pamięć Flash: 32 kB
• pamięć SRAM: 2 kB
• pamięć EEPROM: 1 kB
• konwerter RS232 - USB: CH340
• zegar 16 Mhz
• gniazdo DC 5.5/2.5 7V-12V
• gniazdo mini USB
• gniazdo programatora 6p ISP
• liczba pinów cyfrowych: 14
• liczba pinów PWM: 6
• liczba pinów analogowych: 7
