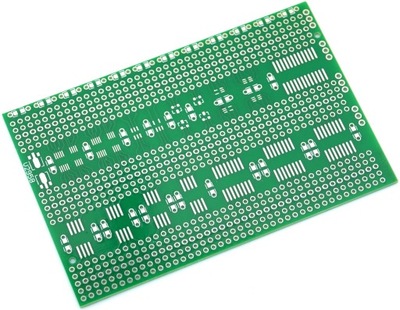

Uniwersalna płytka drukowana PCB raster 1,27mm

Uniwersalna płytka drukowana PCB inna niż wszystkie... W odróżnieniu od wielu typów uniwersalnych płytek drukowanych PCB dostępnych na rynku oferowany produkt o symbolu katalogowym PCB-091 posiada raster 1,27mm (50mils). Czyli taki sam jak stosowany w układach scalonych SMD typu SO, SOIC, SOJ, SOP. Oczywiście układy scalone w obudowach przewlekanych typu DIP będą także pasować. Doskonale nadaje się do tworzenia prototypowych układów elektronicznych zbudowanych w oparciu o elementy montowane powierzchniowo SMD i przewlekane klasyczne THT.

Dane techniczne:

• uniwersalna płytka drukowana PCB
• dwustronna z metalizacją otworów
• wysoka jakość wykonania
• raster wyprowadzeń: 1,27mm = 50mils
• raster czyli odległość pomiędzy otworami
• inaczej "siatka" odległość 1.27mm
• wymiary: 6 x 8cm
• liczba punktów lutowniczych: 46 x 62 = 2852 otworów
• solder maska
• wiercone i metalizowane otwory
• średnica otworów 0,65mm
• grubość płytki PCB 1,6mm
• rodzaj laminatu: FR-4
