Ignitor - układ zapłonowy firmy ELECTROSTART do lamp wyładowczych

Układ zapłonowy ZX do lamp metalohalogenkowych 35W-400W i sodowych 70W-400W.

▪▪▪ INFORMACJE O PRODUKCIE

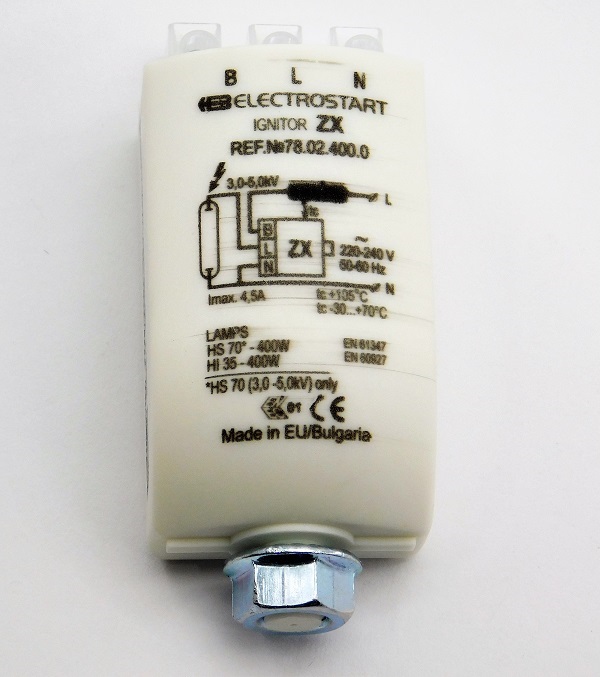

Układ zapłonowy (ignitor) ZX 35-400W firmy ELECTROSTART, w obudowie z tworzywa sztucznego, przeznaczony jest do zapłonu lamp metalohalogenkowych o mocy 35-400W i sodowych o mocy 70-400W.

Współpracuje ze statecznikami indukcyjnymi wszystkich producentów.

Jest odpowiednikiem układu zapłonowego Z 400M firmy Vossloh Schwabe, a także HI-400M firmy Helvar i Z400M firmy Elgo/Brilum.

• Kolor: biały

• Obudowa: z tworzywa sztucznego

• Typ lampy: metalohalogenkowa lub sodowa

• Moc lampy:

35W - 400W (metalohalogenkowa)

70W - 400W (sodowa)

• Wymiary: 75mm x 34mm x 30mm                                                  (długość x szerokość x wysokość)

• Masa: 110 g

• Producent: ELECTROSTART

• Cena 1 szt. statecznika: 27,99 zł

• PRODUKT FABRYCZNIE NOWY!

▪▪▪ PRZEZNACZENIE

Prezentowany układ zapłonowy ZX 35-400W służy do zapłonu:

• wysokoprężnych lamp metalohalogenkowych o mocy 35-400W,
• wysokoprężnych lamp sodowych o mocy 70-400W.

Ignitor jest przeznaczony:

• do ogólnego zastosowania, z lampami wysokoprężnymi,

• do opraw oświetleniowych stosowanych do oświetlenia zewnętrznego lub przemysłowego,

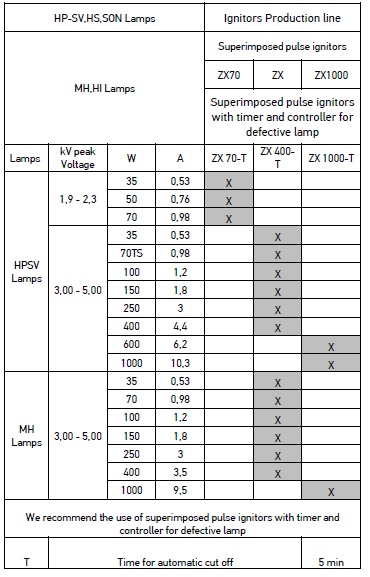

• sposób doboru lampy / lista lamp, z którymi współpracuje ZX 35-400W dostępna jest obok, w tabeli.

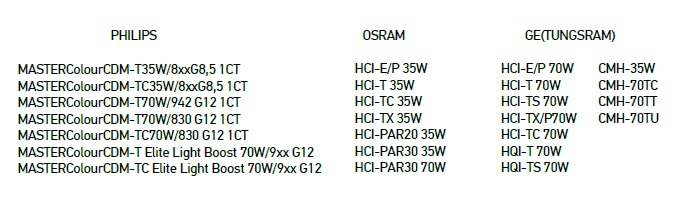

Producent rekomenduje produkt do stosowania z lampami o mocach 35-70W o impulsie zapłonowym (napięciu zapłonu) 3,0 - 5,0 kV, a w szczególności:

▪▪▪ OPIS układu zapłonowego ZX

Układ zapłonowy, inaczej nazywany zapłonnikiem lub ignitorem, to urządzenie elektryczne, zadaniem którego jest prawidłowy rozruch lampy wyładowczej (metalohalogenkowej lub sodowej) współpracującej ze statecznikiem magnetycznym.

Dzieje się tak poprzez wygenerowanie serii impulsów zapłonowych o wysokim napięciu, które w lampie (żarniku lampy) zainicjują proces "świecenia" gazów w jej wnętrzu. Kontroluje również proces rozgrzewania lampy.

Najważniejsze cechy:

• wyprodukowany przez firmę ELECTROSTART
• posiada zabezpieczenie przed rozruchem rozgrzanej lampy
• charakteryzuje się małymi stratami wewnętrznymi mocy - poniżej 3W
• współpracuje ze wszystkimi statecznikami indukcyjnymi przeznaczonymi do lamp metalohalogenkowych 35W-400W i sodowych 70W-400W
• zakres temperatury otoczenia Ta -30oC...+70oC
• max. temperatura w punkcie Tc 105oC
• max. prąd lampy 4,5A
• odległość układu zapłonowego od lampy 2m
• obudowa z tworzywa, biała
• wymiary: dł. 75mm, szer. 34mm, wys. 30mm
• masa: 110g

▪▪▪ DANE TECHNICZNE, KARTA KATALOGOWA

Szczegółowe dane oraz schemat montażowy Producenta można pobrać z zakładki znajdującej się pod opisem produktu:

Dodatkowe informacje

Znajduje się tam plik do pobrania: Instrukcja obsługi.pdf

▪▪▪ WYMIARY

Wymiary układu zapłonowego ZX

• długość: 75 mm
• szerokość: 34 mm
• wysokość: 30 mm

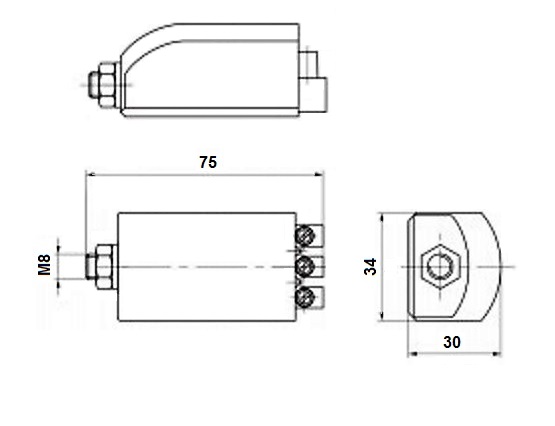

Szczegółowe wymiary  pokazane zostały na rysunku obok →

▪▪▪ SPOSÓB MONTAŻU

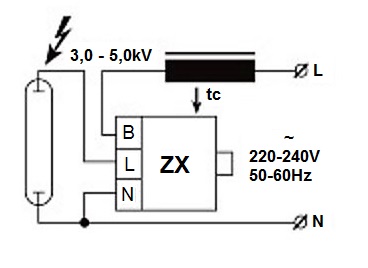

Układ zapłonowy podłączamy zgodnie ze schematem narysowanym na obudowie.

Można też skorzystać z instrukcji montażu na stronie producenta lub ze schematu podłączenia w pliku Instrukcja obsługi.pdf - informacje powyżej.

Mocowanie za pomocą śrub M8. Zaciski wtykowe do przewodów o przekroju 1-2,5mm2.
