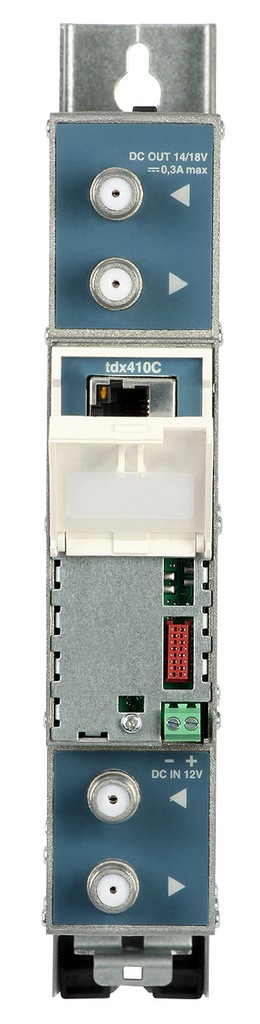

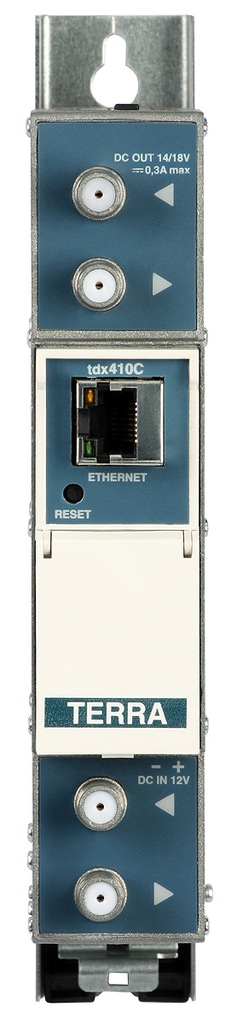

TRANSMODULATOR DVB-S/S2 DVB-T TDX410C TERRA

Kod towaru: TDX410C

Odbiornik TDX-410C jest urządzeniem umożliwiającym dystrybucję i zarządzanie ofertą telewizji satelitarnej we własnej instalacji telewizyjnej. Moduł TDX-410C służy do zamiany sygnału DVB-S/S2 (8PSK/QPSK) na sygnał DVB-T (COFDM). Urządzenie umożliwia odbiór kanałów niekodowanych oraz kodowanych. Jeden panel odbiera sygnał z całego transpondera (kilkanaście programów) oraz przekazuje go do multipleksu DVB-T umożliwiając dystrybucję do 5 serwisów (max. 31 PID-ów) przy maksymalnej przepustowości wynoszącej 31,66 Mbit/s. W przypadku przekroczenia wartości granicznej, możliwe jest podanie sygnału na kolejne moduły TDX-410C. Dostępny na wyjściu cyfrowy sygnał DVB-T COFDM dostarczany do odbiorników końcowych – najczęściej z wykorzystaniem rozgałęźników/odgałęźników. Rozwiązanie takie sprawdza się najlepiej w nowoczesnych instalacjach hotelowych, dystrybuujących wysokiej jakości programy, w tym kanały wysokiej rozdzielczości HD.

Panel TDX-410C posiada złącze CI (ang. Common Interface), do którego w przypadku odbioru programów kodowanych należy zamontować odpowiedni (do systemu kodowania wybranego transpondera) moduł warunkowego dostępu. Umieszczona w nim karta rozkodowuje sygnał z wybranych kanałów danego transpondera satelitarnego.

We wszystkich profesjonalnych instalacjach składających się z więcej niż jednego modułu należy stosować konwertery typu QUATRO.

Dużą zaletą prezentowanego rozwiązania jest możliwość integracji transmodulatora z innymi elementami, w szczególności:

• streamerami IPTV - umożliwiają dystrybucję i zarządzanie ofertą telewizji satelitarnej, naziemnej oraz kablowej DVB poprzez sieć Ethernet (LAN) bazującej na skrętce komputerowej,
• transmiterami optycznymi - transmisja sygnałów telewizyjnych przy wykorzystaniu medium światłowodowego,
• urządzeniami dedykowanymi do odbioru i obróbki sygnałów telewizyjnych (wzmacniacze kanałowe i szerokopasmowe, modulatory analogowe i cyfrowe).

Cechy wyróżniające:

• konwersja sygnałów DVB-S/S2 do standardu DVB-T COFDM,
• funkcja AGC (automatyczna kontrola wzmocnienia sygnału),
• minimalny poziom wejściowy: 45 dBμV,
• regulacja poziomu wyjściowego 0...-15 dB z krokiem 1 dB,
• prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,
• dekodowanie kanałów płatnych (multidescrambling),
• konwersja programów z jednego transpondera satelitarnego (1 panel),
• redundantne zasilanie, niski pobór mocy ze stacji czołowej,
• wejście RF pętli sygnałowej,
• Gwarancja - 4 lata.

Dane techniczne:

• Nazwa TDX410C
• Wejście RF Częstotliwość [MHz] 950 - 2150
• Zasilanie LNB/Sterowanie 0/14/18 V & 300 mA max. DiSEqC 1.0
• Poziom/Imp. [dBμV/Ω] 45 - 85 / 75
• Wzm. pętli syg.[dB] -1 ± 1
• Standard DVB-S DVB-S/2
• Modulacja QPSK QPSK, 8PSK
• Symbol rate [Ms/s] 2...45 2...45
• FEC 1/2, 2/3, 3/4, 5/6, 7/8 QPSK: 1/2, 3/5, 2/3, 3/4,
• 4/5, 5/6, 8/9, 9/10
• 8PSK: 3/5, 2/3, 3/4,
• 5/6, 8/9, 9/10
• Współ. Roll of [%] 35 20, 25, 35
• Wyjście RF Częstotliwość [MHz] 170 - 230 / 470 - 860
• Poziom/Imp. [dBμV/Ω] 90 ± 2 / 75
• Spurious level [dB] < -60
• Tłumienie [dB] ≤ 2,5 dB
• MER ≥ 35 dB
• Modulacja QPSK, QAM16, QAM64
• Szerokość kanału [MHz] 42559
• Interwał bezpieczeństwa 1/4, 1/8, 1/16, 1/32
• FEC 1/2, 2/3, 3/4, 5/6, 7/8
• Tryb FFT 2K / 8K
• Regulacja poz.wyj. [dB] 0...-15 z krokiem 1
• Pamametry Max. bitrate [kb/s] 31670
• Transport Stream Max. liczba PID-ów 31
• PCR do 5 serwisów
• Ogólne RJ45 Ethernet standard IEE802.3 10/100 Base T
• Zasilanie [V/A] 12 / 0,4
• Temp. pracy [ºC] 0...50
• Wymiary [mm] 36x198x112
• Masa [kg] 0.78
