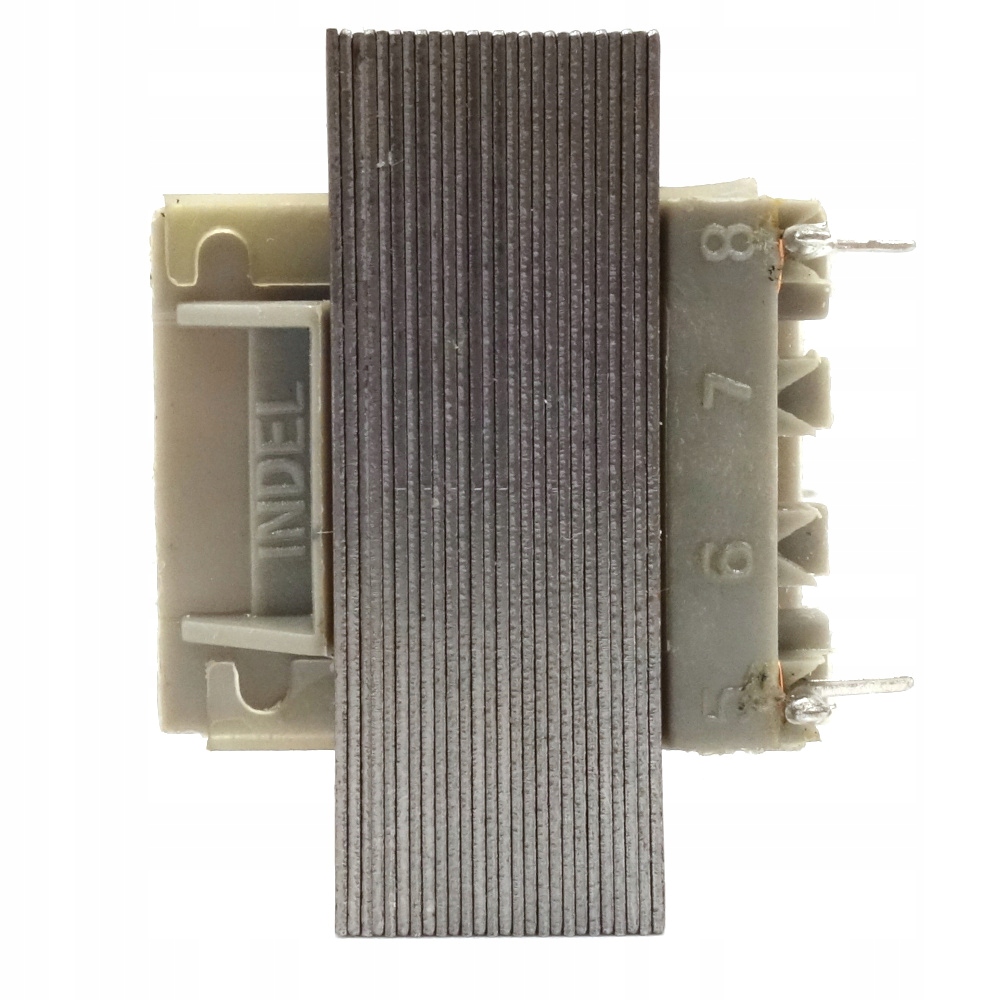

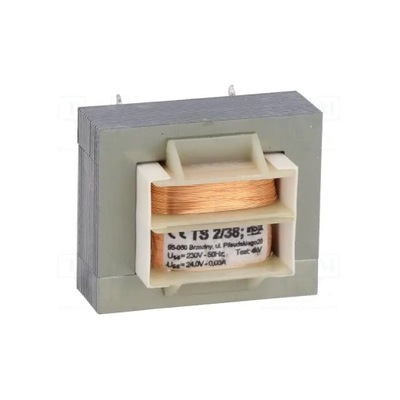

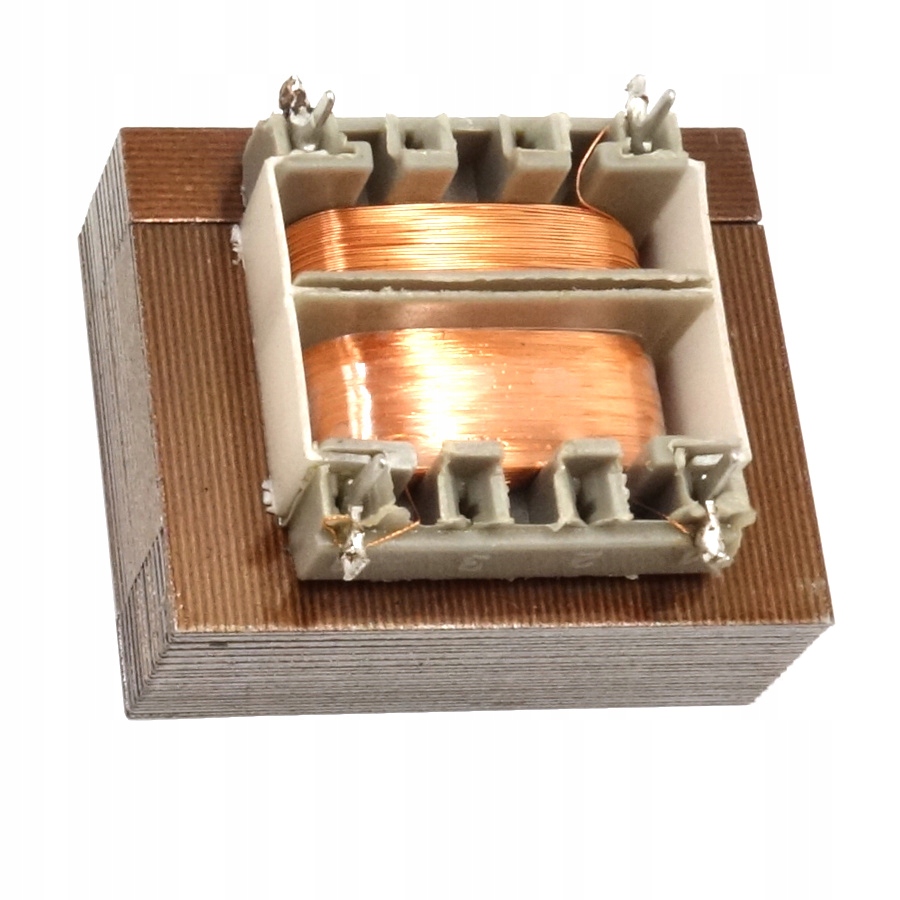

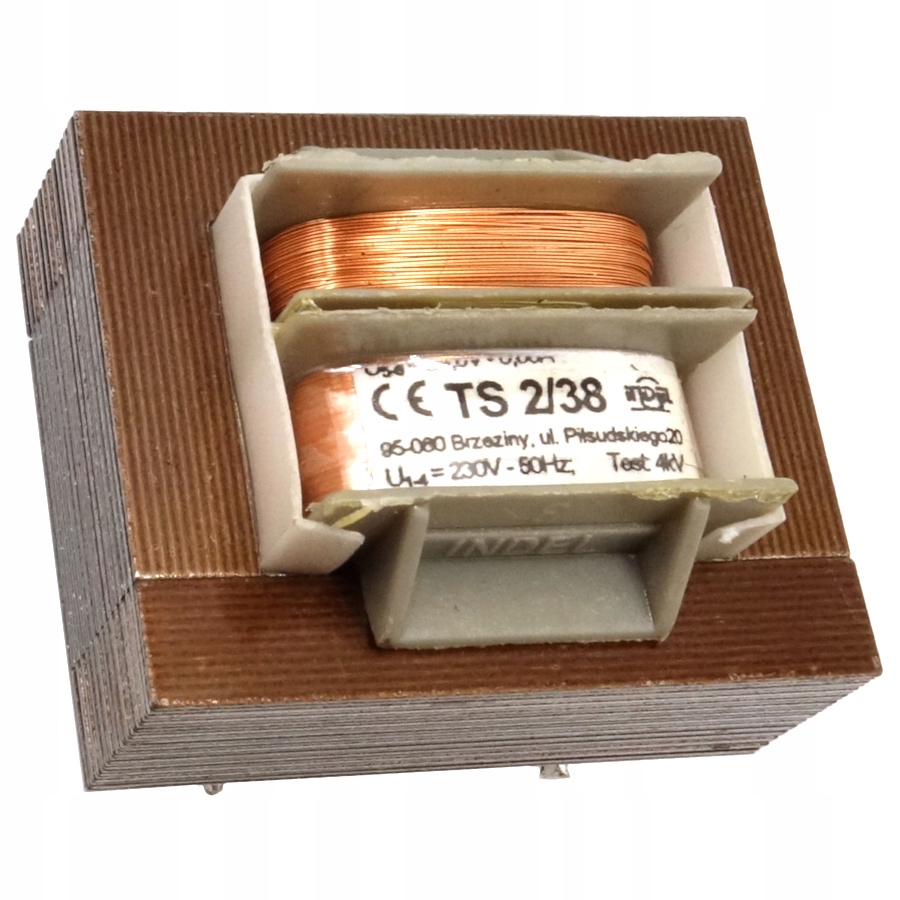

Transformator sieciowy TS2/38 INDEL 24V-0,06A Trafo

➖ Symbol: 845➖

⭐TRANSFORMATOR SIECIOWY TS2/38 24.0V-0.06A INDEL⭐

TS - transformatory sieciowe małej mocy

Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych. Produkowane w zakresie mocy: 1 - 250VA

➖Budowa➖

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora

➖Cena dotyczy 1 sztuki➖

➖Specyfikacja➖

• Napięcie pierwotne: 230V AC 50Hz
• Napięcie wtórne: 24.0V AC
• Prąd uzwojenia wtórnego: 0.06A
• Moc: 1,44VA
• Typ rdzenia: EI 36/12,8
• Numery końcówek uzwojenia pierwotnego: 1-4
• Numery końcówek uzwojenia wtórnego: 5-8
• klasa cieplna      Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• test    izolacji      4 kV / 60 s
• stopień ochrony   IP00
• klasa izolacji       II
