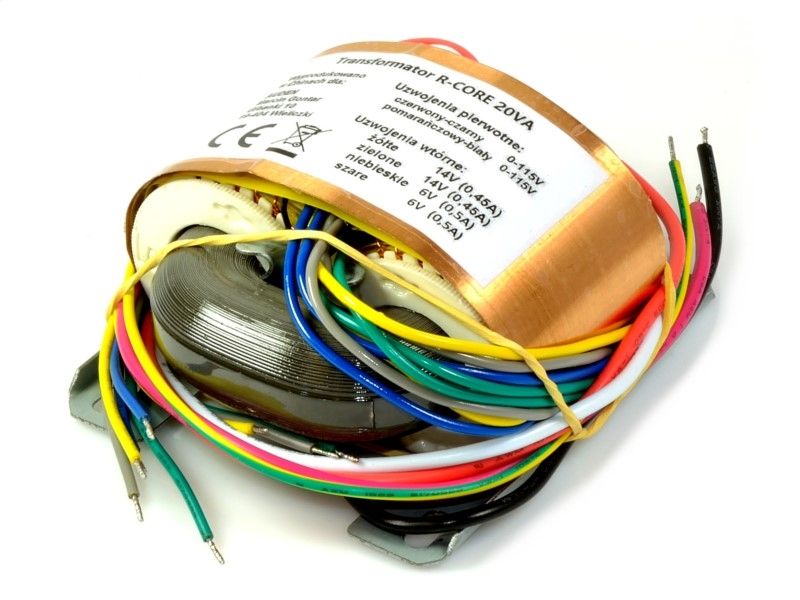

TRANSFORMATOR R-CORE 20VA 2X14V 2X6V

Najlepszy typ transformatora do audio.

Łączy zalety transformatorów toroidalnych i kształtkowych (EI).

Uzwojenia pierwotne:

- 2x 115V (230V)

Uzwojenia wtórne:

- 14V 0,45A (dwa przewody żółte) - ok. 16V bez obciążenia

- 14V 0,45A (dwa przewody zielone) - ok. 16V bez obciążenia

- 6V 0,5A (dwa przewody niebieskie) - ok. 7V bez obciążenia

- 6V 0,5A (dwa przewody szare) - ok. 7V bez obciążenia

oraz uziemienie (żółto-zielony)

Transformator posiada dwa uzwojenia pierwotne 2x 115V - dlatego posiada na pierwotnym połączone 2 kabelki z 4 (czyli pierwotne 230V - 2 pozostałe niezaizolowane przewody podłączamy do zasilania z gniazdka). Wartości napieć 14V jak i 6V są podane pod obciążeniem a więc bez obciążenia i dla niskiego obciążenia napięcia wyjściowe będą nieznacznie wyższe (ok. 2x16V i  2x7V) .

Inne cechy:

- długie (ok. 25cm) wyprowadzenia tak na uzwojeniach pierwotnych jak i wtórnych

- ekran z blachy miedzianej

- impregnowane próżniowo, suszone w wysokiej temperaturze

- rdzeń japońskiej firmy NIPPON STEEL & SUMITOMO METAL,

- uzwojenia z emaliowanej miedzi OFC

- końcówki kabelków ocynowane

Wymiary:

80mm x 68mm x 40mm

Transformator typu R-core z miedzianym ekranem. Najlepszy typ transformatora do audio. Długie wyprowadzenia.
