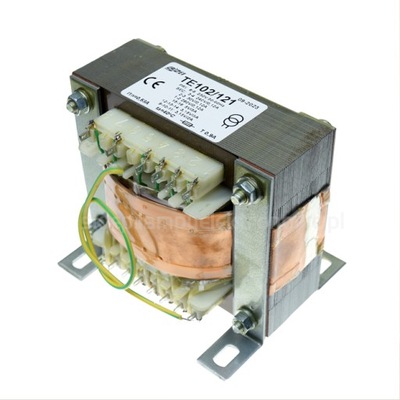

TE102/121 Transformator sieciowy Sizei

Transformator kształtkowy do układów zasilania wzmacniaczy lampowych.

Transformator sieciowy dedykowany do wzmacniaczy lampowych. Uzwojenia wtórne dostarczają napięcia anodowego (290V) w konfiguracji przystosowanej do prostownika lampowego wraz z odczepem siatkowym (50V) oraz żarzenia ( 2 x symetryczne 3.15-0-3.15V i 5.0V). Transformator posiada ekran z blachy miedzianej, co doskonale eliminuje przenikanie zakłóceń zewnętrznych jak i minimalizuje oddziaływanie pola magnetycznego transformatora na inne elementy układu elektronicznego. Specjalnie wyprowadzona końcówka technologiczna umożliwia podłączenie ekranu do masy urządzenia. Wszystkie wyprowadzenia zrealizowane są na pinach lutowniczych.

Napięcia i prądy wtórne pod obciążeniem:

1. 290-50-0-290V - 0,12A
2. 3.15-0-3.15V - 2A
3. 3.15-0-3.15V - 3A
4. 5V - 3A

Parametry:

• Moc: 120VA
• Napięcie pierwotne znamionowe: 230V
• Typ rdzenia: EI 102/34
• Nr. końcówek uzwojenia pierwotnego: 8-9
• Nr. końcówek uzwojenia wtórnego: 3-4, 2-3, 1-2, 15-16, 12-13-14, 9-10-11
• Nr. końcówek technolog.: Przewód żółto-zielony - ekran
• Wartość bezpiecznika dla układu pierwotnego: 0.9A

Transformator został specjalnie dla naszego sklepu zaprojektowany i  wykonane przez firmę "SIZEI" - polskiego producenta transformatorów. Ich produkty stosowane są przez renomowane firmy z branży audio od 65 lat!

Transformatory nie są produkowane "na zamówienie" jak u innych sprzedawców. Transformatory mamy w magazynie i wysyłamy towar niezwłocznie po zaksięgowaniu wpłaty.

Zdjęcia przedstawią produkt który Państwo kupują.

Transformatory objęte są 2 letnią gwarancją.
