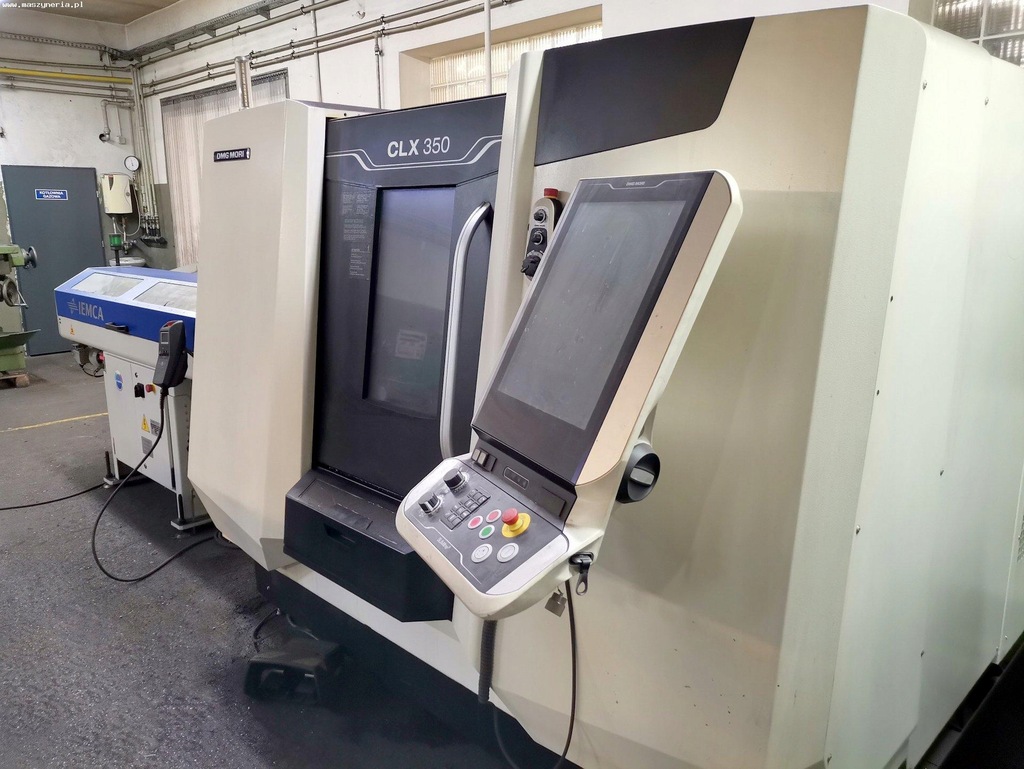

Tokarka CNC DMG MORI CLX 350 została wyprodukowana w 2017 roku.

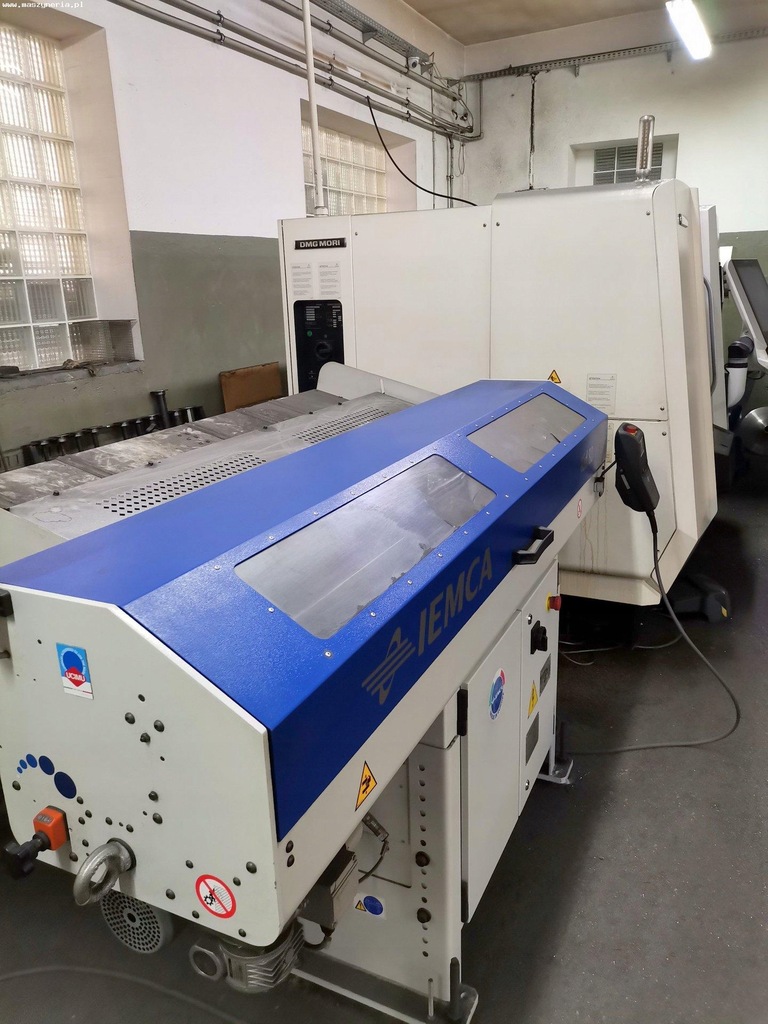

Maszyna oferowana jest w komplecie z podajnikiem pręta IEMCA KID 80/16 (2017 rok).

Dane techniczne :

- sterowanie CNC : Siemens Sinumerik 840d sl 4.7

Przestrzeń obróbcza :

- przelot nad łożem : 610 mm

- przelot nad suportem : 400 mm

- maksymalna średnica toczenia : 320 mm

- rekomendowana maksymalna średnica toczenia : 250 mm

- długość toczenia w osi Z : 530 mm

- średnica uchwytów zaciskowych : 210/250 mm

- droga przesuwu poprzecznego osi X : 242,5 mm

- droga przesuwu wzdłużnego osi Z : 580 mm

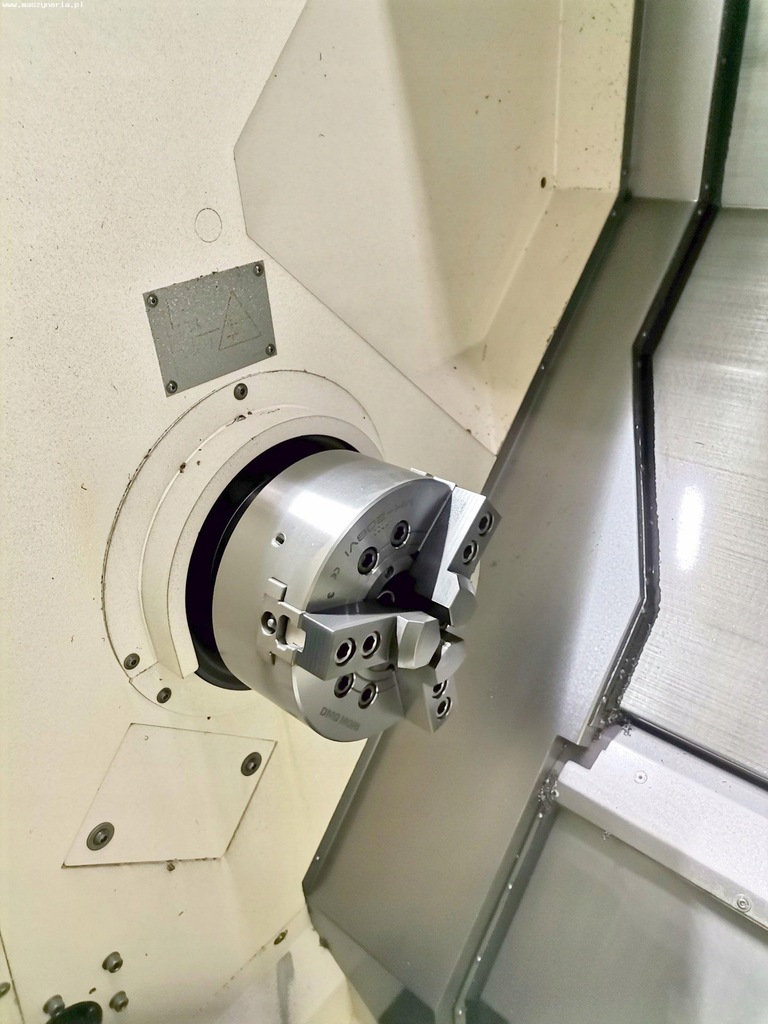

- uchwyt tokarski : fi 210 mm

Napęd posuwu :

- przesuw szybki osi X/Z : 30/36 m/min

Wrzeciono główne :

- końcówka wrzeciona : A2-6

- średnica wewnętrzna przedniego łożyska : 120 mm

- przelot wrzeciona : 73 mm

- maksymalna średnica obrabianego pręta : 51 mm

Napęd główny :

- moc napędu głównego AC (40% / 100% ED) : 16,5/11 kW

- moment obrotowy (40% / 100% ED) : 168/112 Nm

- maksymalna liczba obrotu wrzeciona głównego : 5000 obr/min

Głowica narzędziowa :

- ilość narzędzi VDI : 12

- gniazdo narzędzi według DIN 69880 (VDI 3425)

- chwyt cylindryczny : 30 mm

- czas obrotu rewolweru o 30 stopni z ryglowaniem : 0,95 s

- czas obrotu rewolweru o 30 stopni bez ryglowania : 0,4 s

Charakterystyka narzędzi :

- liczba gniazd na narzędzia: 12

- moment obrotowy (40% ED) : 15 Nm

Konik :

- typ : hydrauliczny

- zakres automatycznego przesuwu konika : 500 mm

- maksymalna osiowa siła docisku konika : 4 kN

- sterowanie konikiem : funkcje M

- gniazdo tulei konika : MK 4

Dokładność pozycjonowania wg ISO 230-2 :

- dokładność pozycjonowania osi X/Z

- pośredni układ pomiarowy: =<5/8 um

- dokładność pozycjonowania osi C : =<20 sek. kątowych

Agregat hydrauliczny :

- pojemność : ok. 10 l

- maksymalne ciśnienie : 55 bar

System doprowadzenia chłodziwa :

- pojemność wanny na wióry : 120 l

- pojemność transportera : 170 l

- moc pompy : 0,85 kW

- nominalna wydajność pompy przy 5 bar : 20 l/min

Zasilanie elektryczne :

- maksymalne zapotrzebowanie na moc : 28 kVA

- napięcie : 400 V

- częstotliwość : 50/60 Hz

Pneumatyka :

- sprężone powietrze : 6 bar

- zapotrzebowanie na powietrze : 15 m3/h

Wymiary tokarki CNC :

- tokarka z wanną na wióry (dł.x szer.x wys.) : ok. 2800 x 1780 x 1850 mm

- tokarka z transporterem wiórów, zrzut wiórów z prawej strony (dł.x szer.x wys.) : ok. 3680 x 1780 x 1850 mm

Cena netto:   299 000 zł
