OBD LOG

Często spotykamy się z nieprawidłowościami, które występują tylko w określonych warunkach, np. problem z utratą mocy przy pewnych prędkościach, zapalanie się kontrolek i czujników, które wskazują na nieprawidłowości w różnych sytuacjach: wszystkie te zdarzenia trudno zweryfikować w warsztacie.

OBD Log jest zaawansowanym urządzeniem, które mechanik instaluje w samochodzie klienta, gdzie pozostaje aktywne przez wiele dni, rejestrując wszystkie istotne dane. Nie zakłóca normalnego użytkowania pojazdu. Pozyskane dane zapisywane są na wewnętrznym chipie urządzenia, które można szybko i łatwo przejrzeć na komputerze.

MAŁY ROZMIAR, FENOMENALNE MOŻLIWOŚCI

OBD Log jest podłączany bezpośrednio do gniazda diagnostycznego pojazdu, gdzie rejestruje wszystkie błędy i parametry związane ze sterowaniem silnika możliwe do pobrania poprzez protokół EOBD dla pojazdów benzynowych zgodnie z normą EURO 3 lub wyższą, oraz EURO 4 lub wyższą dla silników diesel.

Niewielki rozmiar oraz w pełni automatyczna praca pozwala na jego instalację w każdym samochodzie, w którym pozostaje by rejestrować parametry przez kilka kolejnych dni lub nawet tydzień. Nie zakłóca to normalnego wykorzystania pojazdu. Urządzenie ma pamięć cykliczną, która w przypadku braku wykrytych błędów, nadpisuje najstarsze dane.

OBD Log pozwala wykonać analizę parametrów silnika do badań związanych z monitorowaniem emisji, lub sprawdzić prawidłową mieszankę paliwa w silnikach zasilanych LPG.

OBD LOG SW SUITE

Po okresie "obserwacji", zapisane dane można przesłać do komputera PC za pomocą oprogramowania OBD Log SW Suite, który korzysta z prostego i intuicyjnego interfejsu graficznego użytkownika do monitorowania problemów ze sterowaniem pracy silnika.

Dzięki jego użyciu, można skonfigurować specyficzne parametry urządzenia takie jak szybkość pojazdu, obroty silnika, temperatura silnika, położenie przepustnicy i wielu innych, a także zarządzać bazą danych ze wszystkich badań przeprowadzonych na pojeździe, podzielonych według daty.

SPECYFIKACJA TECHNICZNA   HARDWARE

Mikrokontroler CORTEX M3

Pamięć danych 2 MBit

INTERFEJS POJAZDU

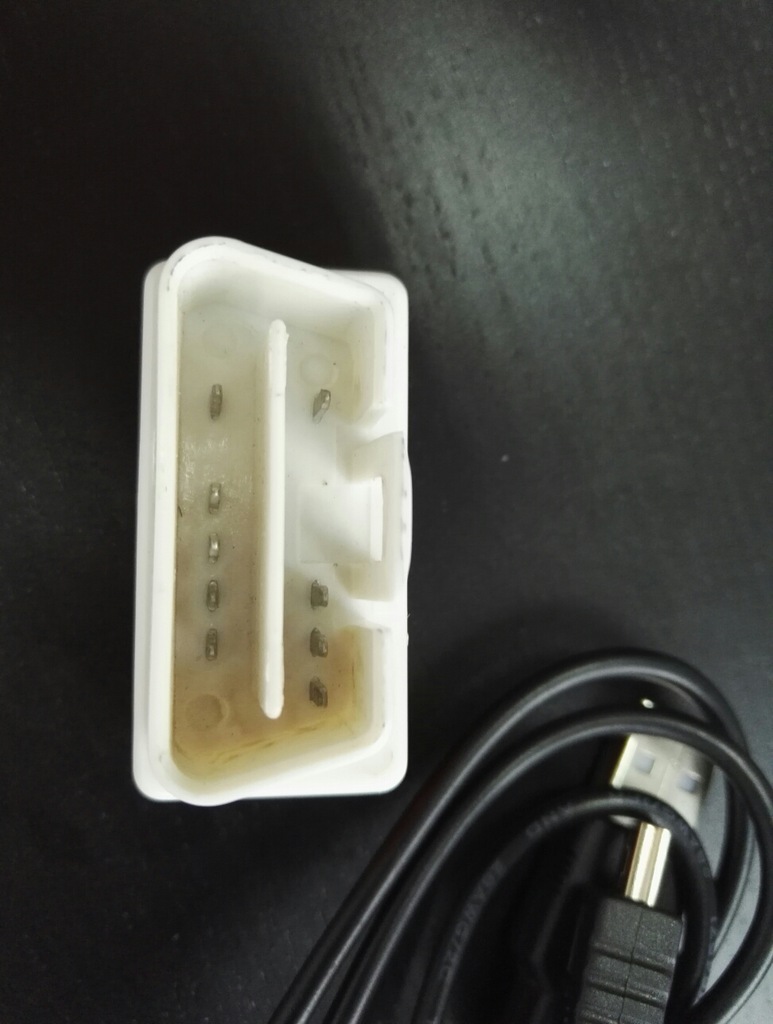

Standardowe złącze OBD

ZŁĄCZE POŁĄCZENIOWE Z PC

mini USB 2.0

CZĘSTOTLIWOŚĆ PRÓBKOWANIA

1s.

CZAS ZAPISU

90 godzin z zapisem 8 parametrów i próbkowaniem co 1s.

OBSŁUGIWANE PROTOKOŁY

Całkowita zgodność ze standardami K, L, (z zabezpieczeniem prądowym 60 mA), ISO9141-2, ISO14230, CAN ISO11898, ISO11519-2, SAE J1850 PWM and SAE J1850 VPW, EOBD (wszystkie protokoły): SAE1979, ISO15031-5 i ISO15765-4

ZGODNOŚĆ EOBD

Całkowita zgodność elektryczna i mechaniczna ze standardem EOBD

ŚRODOWISKO PRACY

Temperatura pracy: - 40 °C + 85 °C

Temperatura przechowywania:- 40 °C + 85 °C

NAPIĘCIE PODCZAS POŁĄCZENIA Z SAMOCHODEM

Bezpośrednio z gniazda OBD 12V

SPOSÓB POŁĄCZENIA Z JEDNOSTKĄ WYŚWIETLAJĄCĄ

Poprzez kabel USB z PC

ŻYWOTNOŚĆ BATERII

Minimum 18 miesięcy w przypadku braku zasilania

WYMIARY

23 x 45,5 x 28,2 mm (wys. x szer. x głęb.)

WAGA

Około 21,5 g

Oferta dotyczy:

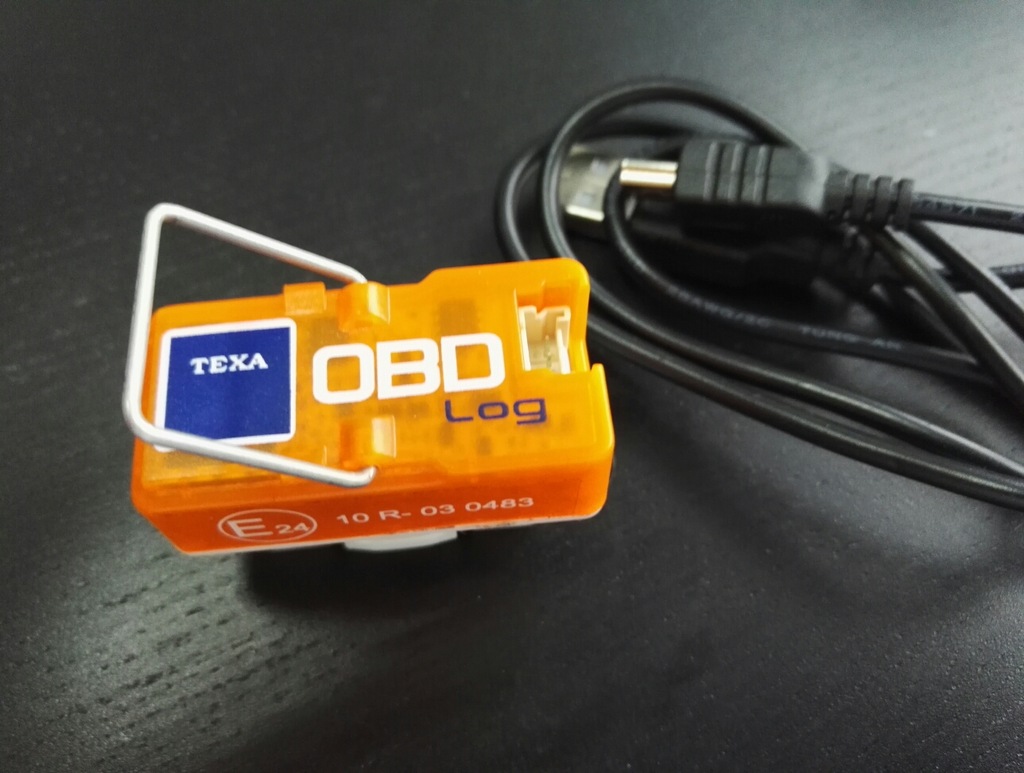

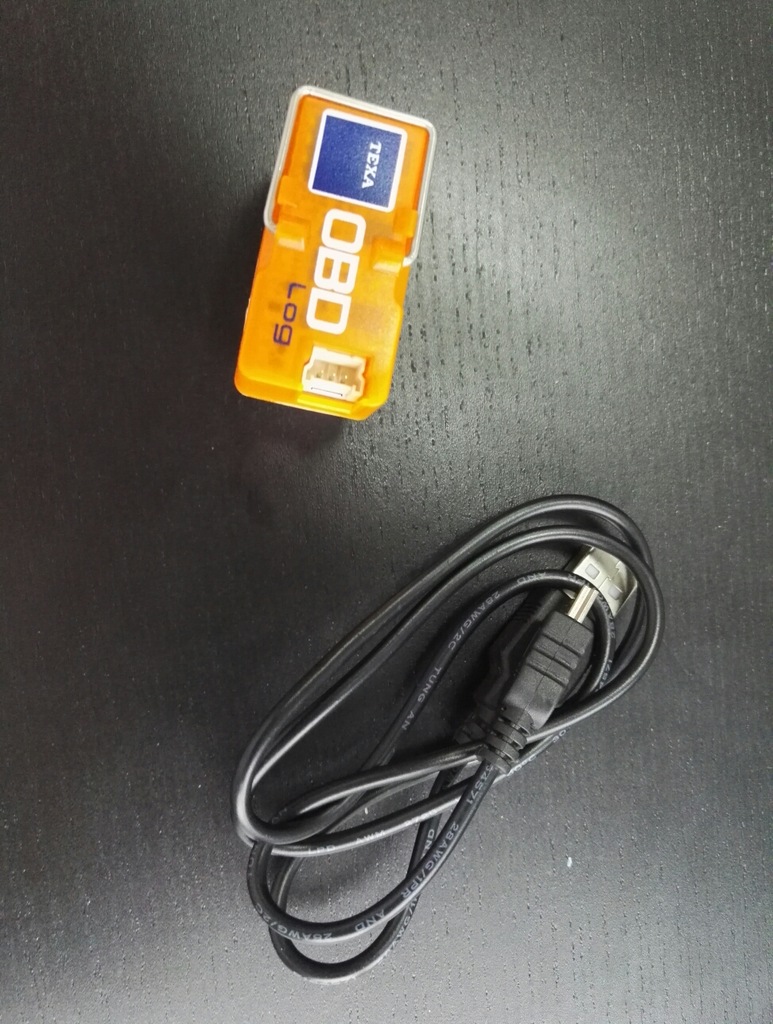

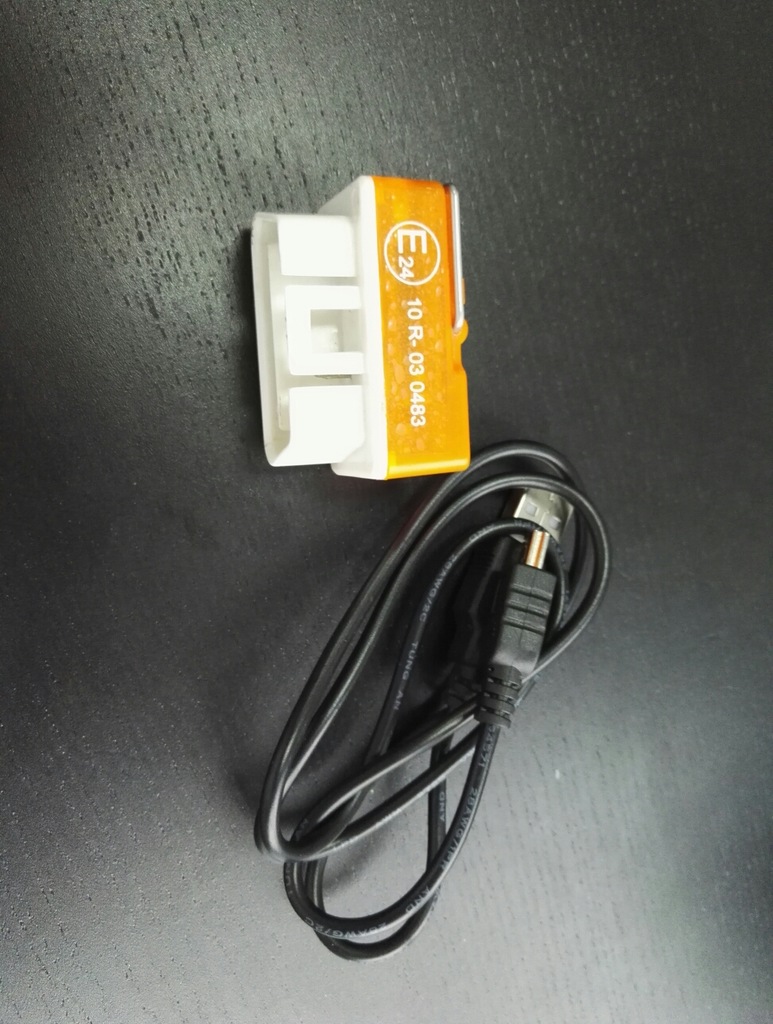

1. Tester TEXA OBD log

2. Kabel umożliwiający komunikację z komputerem.

Oferta nie zawiera dedykowanego oprogramowania OBD LOG SW SUITE

Zasady działania urządzenia można obejrzeć tu:

https://www.youtube.com/watch?v=CF7qqR9z6rE
