Tester okablowania SC 8108 jest profesjonalnym narzędziem do szybkiego i wygodnego sprawdzenia poprawności wykonania zarówno sieci Ethernetowych, przewodów patchcordów wykonanych z tzw. skrętki komputerowej oraz sieci i połączeń wykonanych z kabli współosiowych oraz wielożyłowych. Urządzenie umożliwia pomiar ciągłości okablowania, pomiar błędów połączeń w skrętkach UTP/STP.

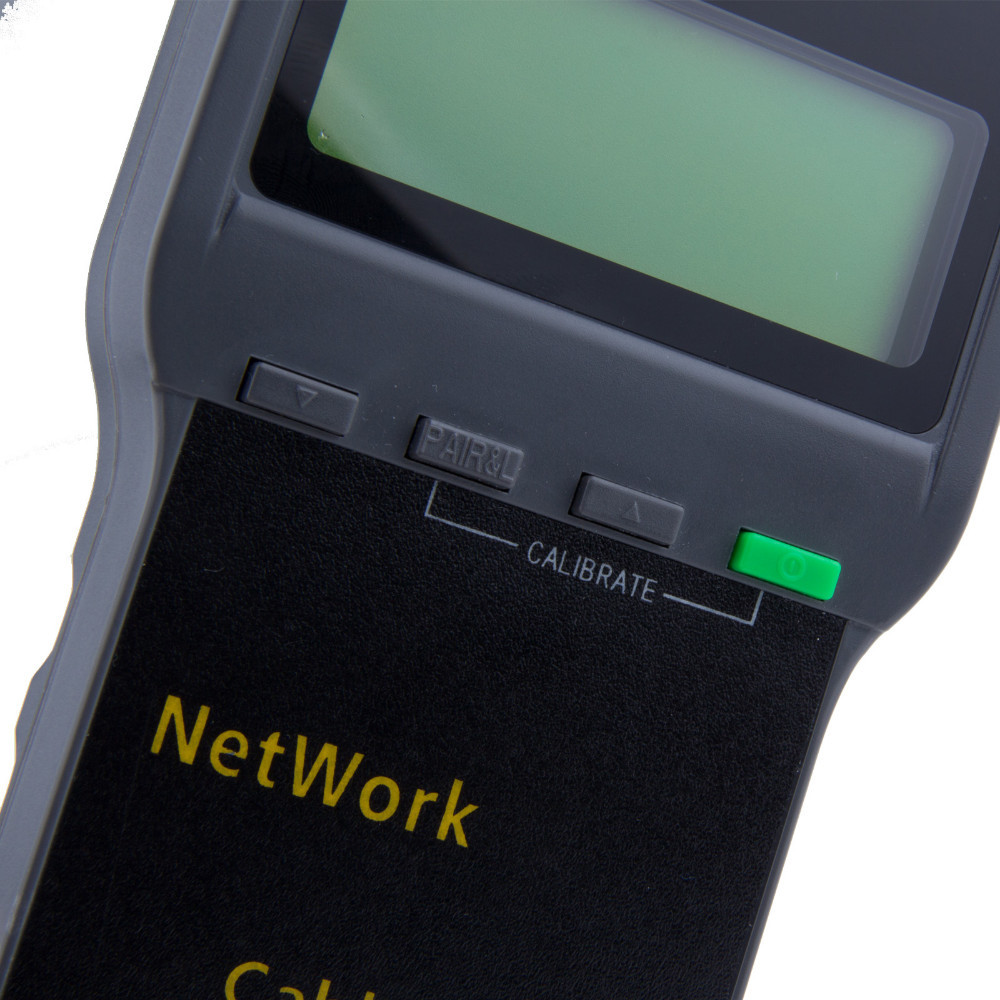

Tester okablowania SC 8108 wyposażony jest w czytelny (4 wierszowy, 16-sto znakowy) wyświetlacz LCD, pozwala sprawdzić wiązkę przewodów LAN pod kątem odpowiedniej ciągłości, braku lub występowania zwarć oraz integralności par przewodów.

Nowoczesna konstrukcja testera pozwala na sprawdzenie zarówno poprawności połączeń jak i zgodności z normami T568A, T568B, 10Base-T oraz Token Ring.

Uwaga: testów i pomiarów nie można dokonywać na sieciach aktywnych (pod napięciem). Przed rozpoczęciem pracy należy upewnić się, że wszystkie aktywne urządzenia (router, switch, karta sieciowa) są odłączone. Podłączenie testera i/lub terminatora do aktywnej sieci może spowodować uszkodzenie urządzeń i nie może być powodem reklamacji.

Tester sprawdza instalacje oraz wykrywa i prezentuje optycznie:

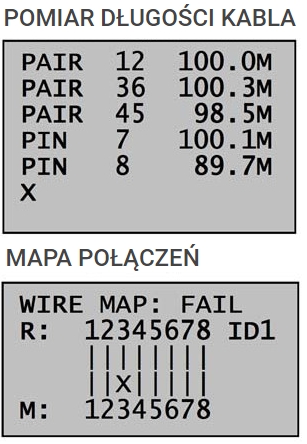

• mapę połączeń (z informacją o zwarciach i przerwach na konkretnych połączeniach)
• pomiar długości przewodów parowanych oraz nieparowanych
• pomiar poprawności wykonania instalacji telefonicznej lub antenowej:
• zwarcia między przewodami
• przerwy (rozwarcia) testowanych przewodów
• błędne połączenia przewodów (np. końcówka z nr 1 na jednym końcu trafia na nr 3 na drugim końcu testowanego odcinka sieci)
• odwrotne połączenia w parze (połączenie w parze jest wykonane odwrotnie niż powinno)
• przeploty (przewody są połączone prawidłowo tzn. 1-1, 2-2, itd, ale nieprawidłowo są skręcone pary tzn, przewód nr 1 tworzy parę z przewodem nr 3 zamiast 2)

Tester składa się z dwóch części: nadajnika i odbiornika-terminatora pozwalających na wygodne testowanie elementów sieci komputerowej o długości do 1350m.

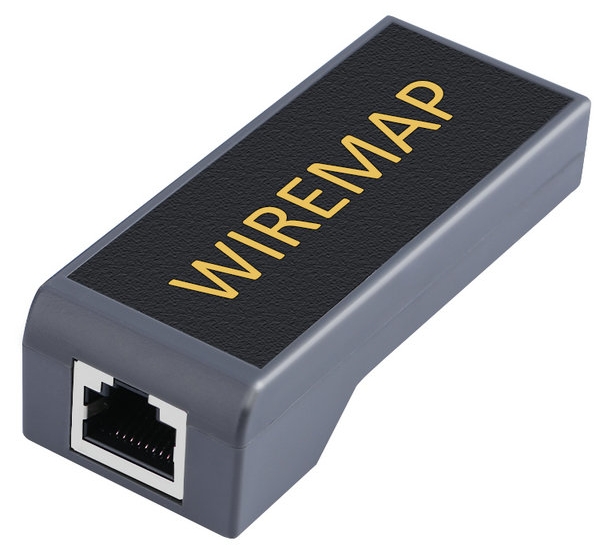

Odbiornik-terminator (zakładany na końcu testowanej instalacji) niezbędny jest do wyznaczenia mapy połączeń testowanego odcinka instalacji. Konstrukcja miernika umożliwia dołączenie naraz do 8 terminatorów oznaczonych numerami ID1 do ID8. Miernik identyfikuje terminator wyświetlając numer aktualnie mierzonego. Dzięki temu można testować rozbudowaną sieć dołączając do miernika kolejne odcinki instalacji z założonymi na ich końcu terminatorami.

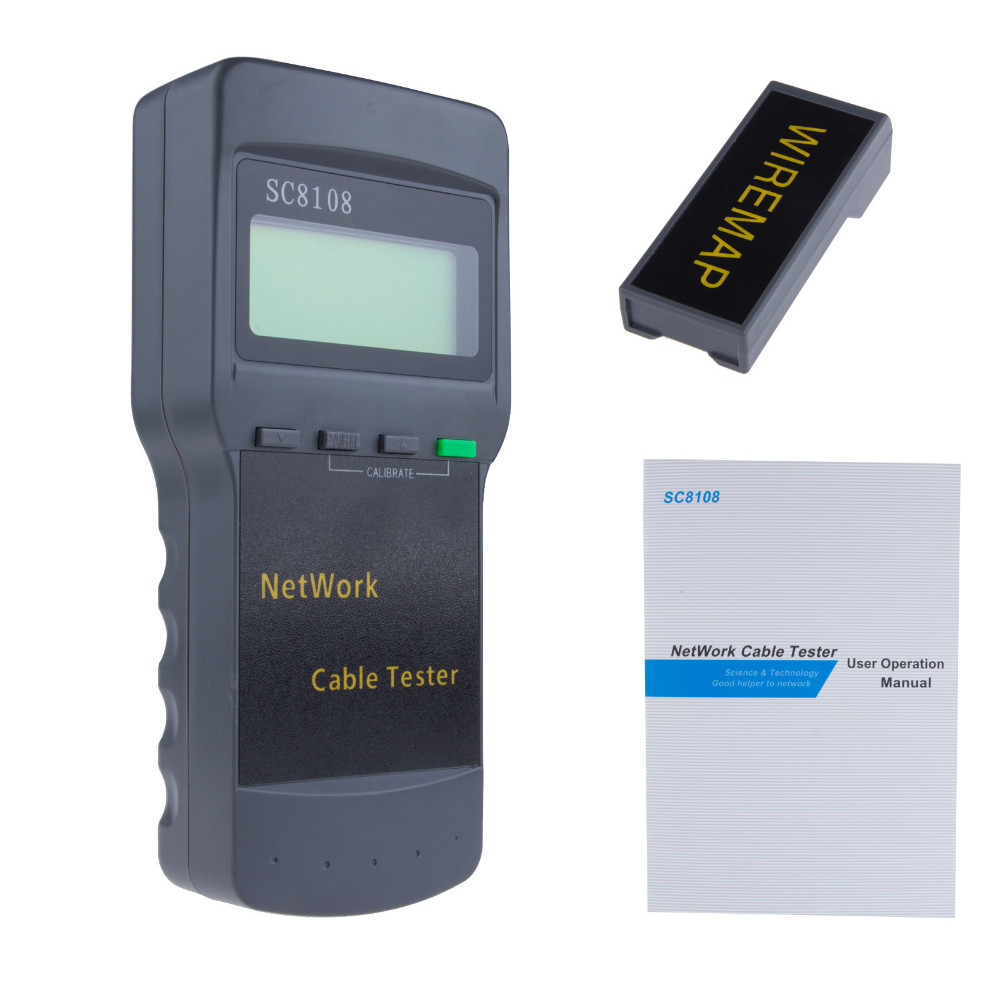

Zestaw zawiera:

• Tester sieci SC8108
• Odbiornik-terminator
• Instrukcja obsługi
• Dowód zakupu

EAN 5901721544697
