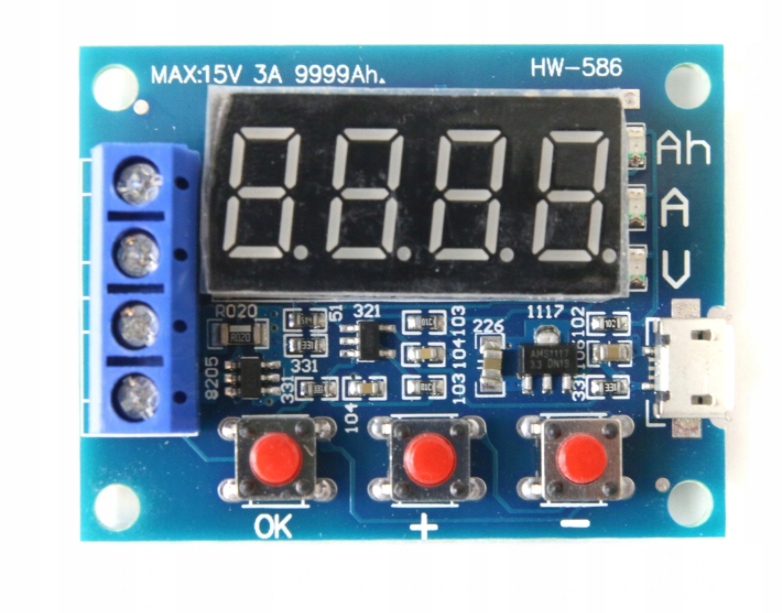

Tester pojemności akumulatorów HW586/ZB2L3

Tester pojemności akumulatorów HW586/ZB2L3 pozwala przeprowadzić dokładny i wiarygodny pomiar pojemności akumulatorów w domowych warunkach. Aby przeprowadzić test, badany akumulator musi zostać w pełni naładowany. Tester automatycznie wykryje napięcie akumulatora i dobierze zakres rozładowania. Istnieje też możliwość manualnej regulacji napięcia do którego chcemy rozładować akumulator.

Specyfikacja techniczna:

• Obsługiwane typy baterii:
• Li-Ion
• Ni-Mh
• Ni-Cd
• Li-Pol
• Li-Fe
• Pb
• Napięcie pracy 4,6-6V
• Zasilanie przez port MiniUSB
• Maksymalne napięcie badanych akumulatorów: 15V
• Minimalne napięcie rozładowania: 0,5 V
• Maksymalna pojemność baterii: 9999Ah
• Błąd pomiaru napięcia: 1%
• Płytka posiada wbudowany system wykrywania błędów związanych z podpięciem baterii o parametrach nie spełniających wymagań testera

Instrukcja:

1. Akumulator powinien być w pełni naładowany

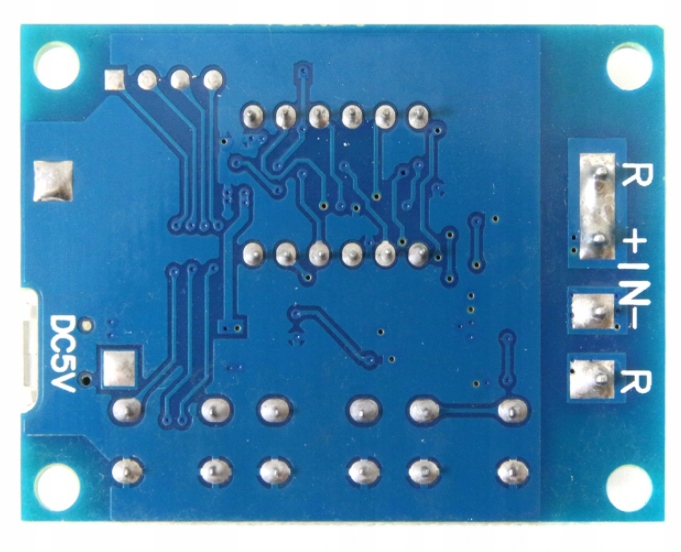

2. Podłączyć testowany akumulator do testera plusem do zacisku IN (+ ) a minusem do IN (-) UWAGA: Odwrotne podłączenie może spowodować uszkodzenie obwodu!
3. Obciążenie (rezystor obciążeniowy) podłączyć do zacisków R
4. Podłączyć zasilanie testera 4,6-6V
5. Naciskamy przycisk OK i trzymamy do momentu, aż dioda zamruga 3 razy. Tester sam wykrywa napięcie akumulatora i sam dobiera zakres rozładowania.
6. Wyświetlacz naprzemiennie pokazuje aktualne napięcie, prąd rozładowywania oraz ilość rozładowanych mAh
7. Tester rozładowuje do baterię do zadanej wartości napięcia (w przypadku automatycznego doboru tester sam ustala wysokość napięcia do którego ma być rozładowany akumulator).
8. Po zakończeniu rozładowywania na wyświetlaczu mruga rzeczywista pojemność akumulatora.
9. Czas trwania pomiaru jest dość długi ponieważ wymaga rozładowania akumulatora do zadanego napięcia
10. Przyciskami (+) i (-) możemy ręcznie ustawiać minimalne napięcie do którego chcemy rozładować akumulator

    UWAGA: Przy ręcznym ustawianiu napięcia do którego ma być rozładowany akumulator należy pamiętać, że zbyt mocne rozładowanie akumulatora może spowodować jego uszkodzenie - należy korzystać z zaleceń producenta danego akumulatora odnośnie utrzymania napięć minimalnych)

Opisy błędów:

• Err1: napięcie akumulatora jest powyżej 15 V
• Err2: napięcie akumulatora jest niższe niż napięcie minimalne
• Err3: Bateria nie może pozwolić na obciążenie lub prąd rozładowania zbyt duży
• Err4: prąd rozładowania przekracza 3,1 A
