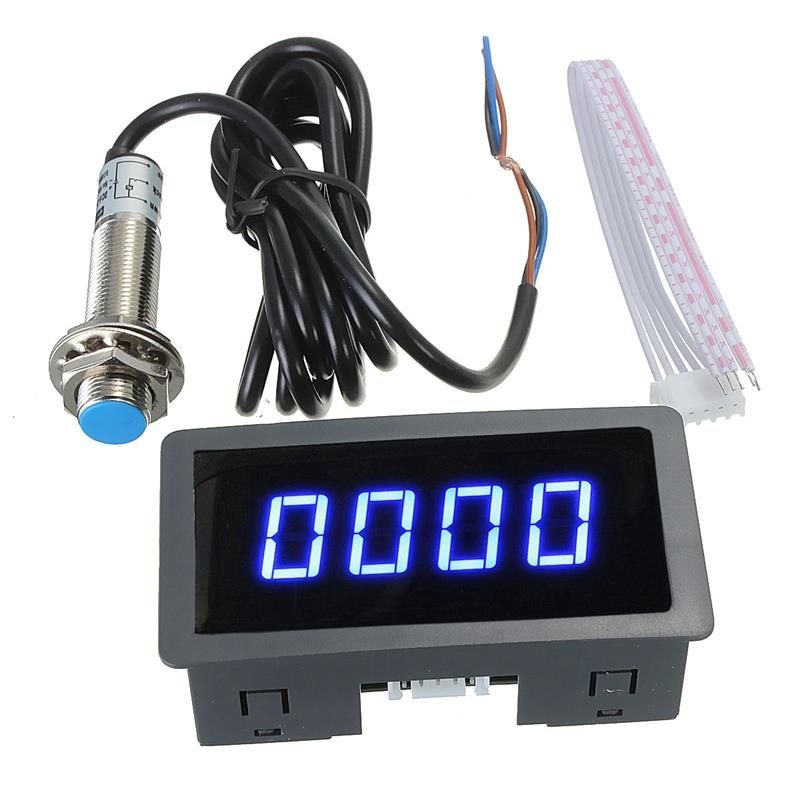

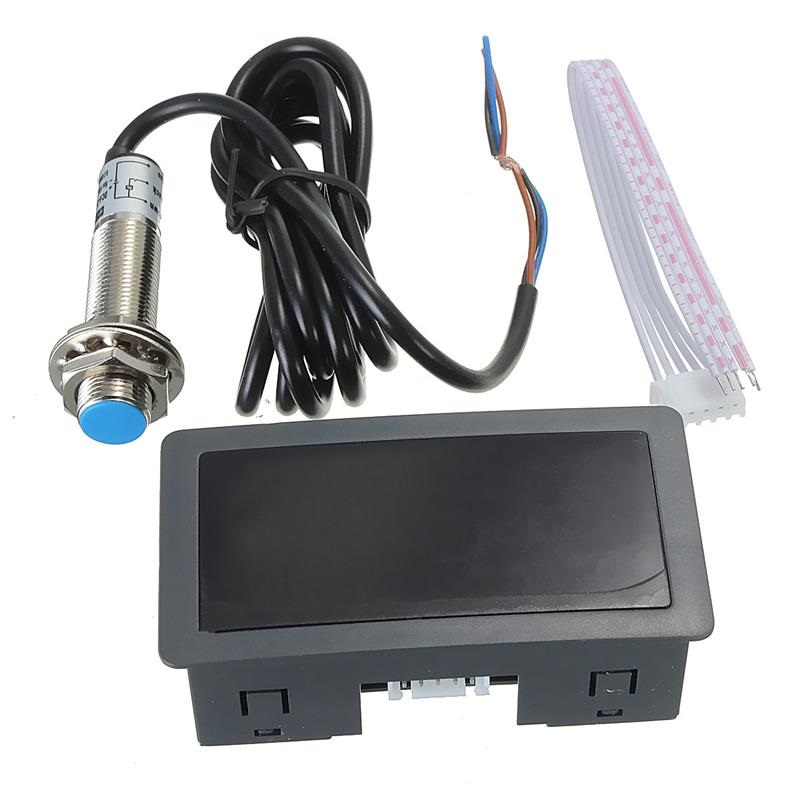

OBROTOMIERZ zakres 1-9999 obr/min

Tachometr cyfrowy to miernik obrotów elementów wirujących wykozystujacy czujnik NPN współpracujący z magnesem neodymowym wirującym razem z elementem  ktorego prędkość szczytujemy. Urządzenie możemy wykorzystać do pomiaru obrotów turbiny wiatrowej o osi pionowej. Daje to z jednej strony wizualizacje pracy turbiny. Dane z czujnika możemy wykorzystywać do budowy krzywej obciążenia turbiny w oparciu o obroty turbiny ( a nie napięcia które jest funkcja obciążenia)

Dane techniczne:

• Napięcie zasilania: 8-24 VDC;
• Pobór prądu 35 mA;
• Zakres pomiarowy 5-9999 obr./min;
• Dokładność pomiarowa +-3 obr.;

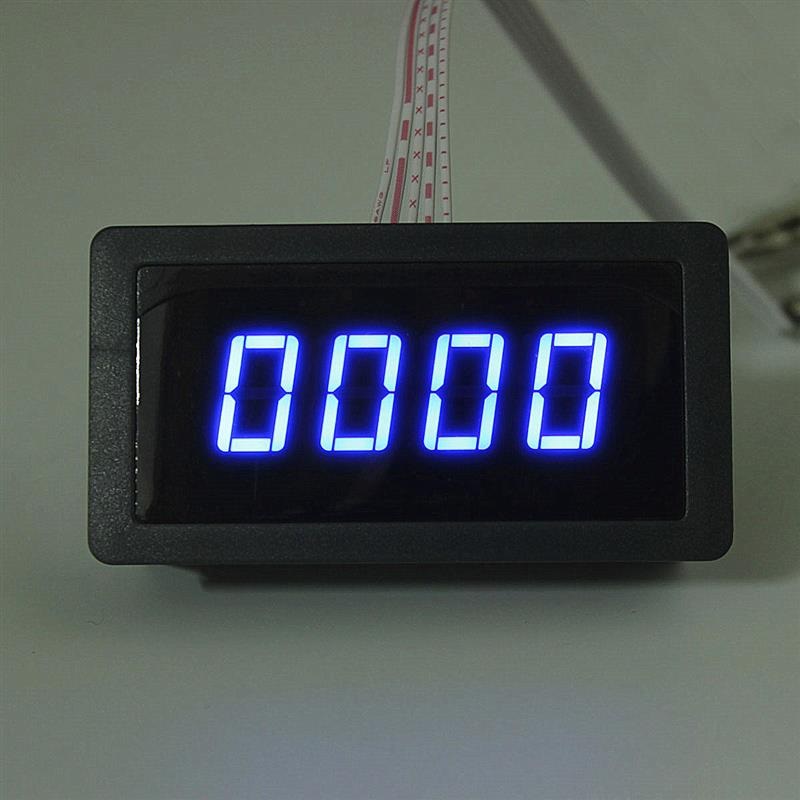

• Wyświetlacz LED 0,56" (niebieski);
• Czujnik magnetyczny M12;

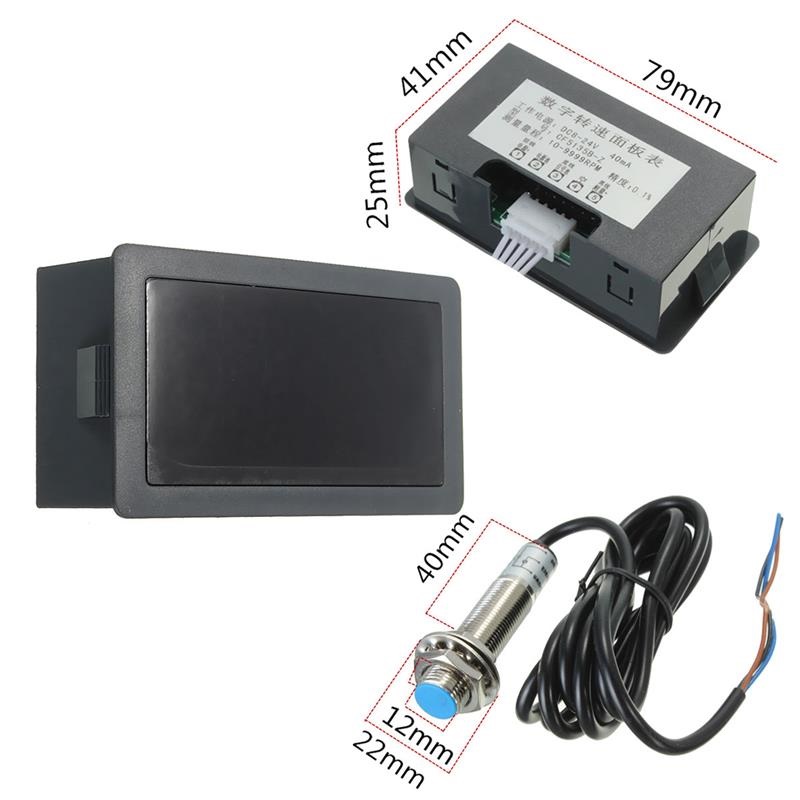

• Wymiary miernika 72x36x20 mm;

Podłaczenie :

1. Źródło zasilania +;
2. Źródło zasilanie GND (masa);
3. Pozostawiamy nie wykorzystany;
4. Pozostawiamy nie wykorzystany;
5. Kabel czary od czujnika.

Podłaczenie czujnika:

1. Brązowy:  Zasilanie +;
2. Niebieski: Zasilanie GND (masa);
3. Czarny: Podłączony do złącza 5 w obrotomierzu.
