System montażowy do paneli PV blachodachówka

Uniwersalny system montażowy paneli PV do dachów skośnych pokrytych blachodachówką. Zestaw zapewnia wysoką stabilność montażu paneli fotowoltaicznych.

Wszystkie elementy zostały wykonane z wysokiej jakości materiałów odpornych na działanie czynników atmosferycznych i korozję (stal nierdzewna, aluminium).

Prezentowany komplet umożliwia zamocowanie na dachu jednego modułu PV. Do każdego zestawu dołączona zostaje instrukcja montażu (wersja PDF do pobrania u dołu aukcji w polu "dodatkowe informacje").

Zestaw zawiera:

• Dwie szyny montażowe o długości 115 cm
• Komplet mocowań szyny do powierzchni dachu
• Komplet uchwytów do panela PV

Przeznaczenie:

Zestaw przeznaczony jest zarówno do instalacji pojedynczego panela PV, jak również do modułowego łączenia kilku paneli poziomo lub pionowo (w tym celu należy zakupić ilość mocowań odpowiadających ilości paneli w instalacji).

Parametry techniczne:

• Rodzaj dachu: dach skośny
• Typ dachu: blachodachówka
• Układ modułów: pionowy / poziomy
• Nachylenie dachu: do 60 stopni
• Obciążenie wiatrem: 3 strefa
• Obciążenie śniegiem: 4 strefa
• Materiał: stal nierdzewna, aluminium
• Waga zestawu: 5,00 kg

Spis elementów:

1. Szyna montażowa 40x40 ECO 1,15m
2. Śruba z gwintem podwójnym M10 x 200
3. Adapter montażowy M10
4. Śruba sześciokątna DIN933 M10 x 25
5. Nakrętka kołnierzowa DIN6923 M10
6. Klema środkowa 50mm
7. Klema końcowa 50/35
8. Śruba imbusowa DIN912 M8 x 30
9. Wpust przesuwny Nutenstein M8
10. Zaślepka szyny 40x40

Renomowany producent - AZO DIGITAL

AZO Digital to polska firma technologiczna zajmująca się projektowaniem, wytwarzaniem i wdrażaniem innowacyjnych produktów z zakresu elektroniki i energetyki.

Firma jest obecna w dziedzinach transportu kolejowego, drogowego i morskiego oraz od kilkunastu lat tworzy i rozwija technologie stosowanie w branży fotowoltaicznej, a także oświetlenia zewnętrznego i przemysłowego.

Wszystkie urządzenia oferowane przez AZO Digital cechują się najlepszymi, autorskimi rozwiązaniami technicznymi. Doświadczona kadra inżynierska AZO Digital , stosując standardy jakości wynikające z posiadanej certyfikacji ISO9001:2008, wykonuje projekty urządzeń odpowiadające bieżącym potrzebom rynkowym.

Wszystkie wytwarzane produkty posiadają niezbędne atesty i certyfikaty bezpieczeństwa.

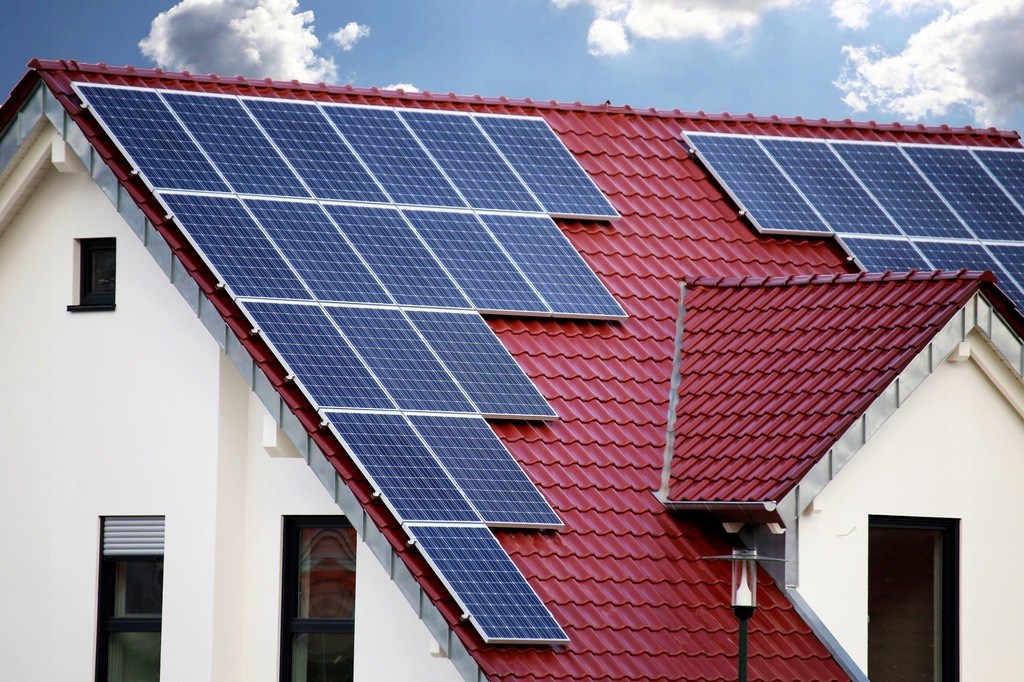

Przykład zastosowania:
